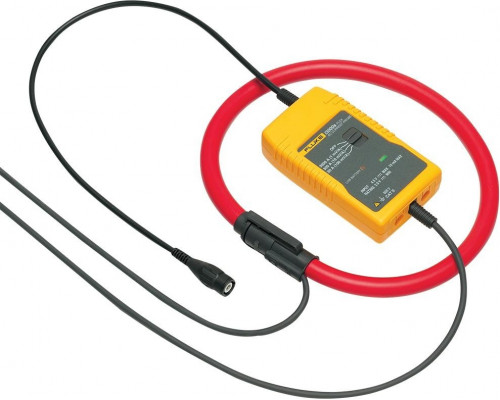

Клещи токоизмерительные Fluke i3000s Flex-24

Гибкий датчик тока для измерений в стеснённых условиях

Fluke i3000s Flex-24 (артикул 2584888) — это бесконтактный датчик переменного тока, выполненный по технологии катушки Роговского. В отличие от классических жёстких клещей, его измерительная головка представляет собой гибкий шнур длиной 610 мм, который можно обернуть вокруг проводника любой формы, включая шины, пучки проводов и кабели в труднодоступных местах. Устройство не требует разрыва цепи и подходит для работы с осциллографами, самописцами, мультиметрами и другими приборами, способными принимать сигнал напряжения.

Для каких задач подходит

Датчик предназначен для измерения переменного тока от единиц до тысяч ампер в промышленных установках, распределительных щитах, на крупных электродвигателях, трансформаторах и системах электроснабжения. Благодаря гибкой головке он незаменим при работе в переполненных шкафах, где жёсткие клещи физически не помещаются. Три диапазона — 30 А, 300 А и 3000 А — позволяют использовать его как для контроля токов нагрузки, так и для фиксации пусковых бросков или гармоник.

Сильные стороны и практические возможности

Ключевое преимущество — гибкая измерительная головка диаметром до 178 мм (максимальный охват проводника). Это даёт возможность обхватывать толстые кабели, шины большого сечения или несколько проводников одновременно без риска повреждения изоляции. Устройство имеет три фиксированных диапазона с разной чувствительностью:

• 30 А — выход 100 мВ/А (высокая точность для малых токов);


• 300 А — выход 10 мВ/А (универсальный режим);


• 3000 А — выход 1 мВ/А (для больших токов).

Выходной сигнал — переменное напряжение, линейно пропорциональное измеряемому току. Это позволяет подключать датчик к большинству стандартных измерительных приборов с входом по напряжению. Категория безопасности CAT III 600 В гарантирует защиту при работе в цепях распределения электроэнергии до 600 В.

Особенности и ограничения

Датчик измеряет только переменный ток — постоянную составляющую он не фиксирует. Для корректной работы требуется, чтобы проводник находился внутри замкнутого контура гибкой головки (необходимо соединить концы защёлкой). При этом положение проводника внутри петли не критично, но для максимальной точности рекомендуется располагать его по центру. Учтите, что выходной сигнал — напряжение, а не ток, поэтому измерительный прибор должен поддерживать соответствующий режим (часто требуется настройка коэффициента пересчёта).

Модель i3000s Flex-24 поставляется без встроенного дисплея — это датчик, а не автономный измеритель. Для снятия показаний необходимо подключать его к осциллографу, мультиметру или регистратору данных. Длина гибкой головки 610 мм — достаточна для охвата проводников диаметром до 178 мм, но для особо крупных шин может потребоваться модель с большей длиной (например, Flex-36).

На что обратить внимание при выборе

Перед покупкой убедитесь, что ваш измерительный прибор поддерживает входной сигнал напряжения в диапазоне от 30 мВ до 3 В (в зависимости от выбранного диапазона и тока). Если планируется работа с токами ниже 1 А, точность может снижаться — для малых токов лучше подходят традиционные клещи с ферромагнитным сердечником. Также учитывайте, что датчик не имеет собственного источника питания и не требует батареек — это пассивное устройство, что упрощает его эксплуатацию в длительных мониторингах.
