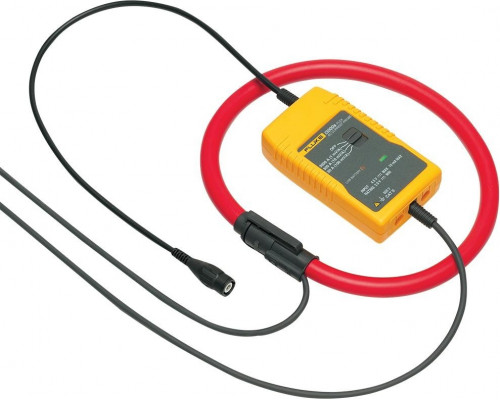

Клещи токоизмерительные Fluke i3000s Flex-36 2584901

Гибкий датчик тока для профессиональных измерений

Fluke i3000s Flex-36 2584901 — это измерительный датчик переменного тока, выполненный в виде гибких токоизмерительных клещей. В отличие от традиционных жёстких клещей, эта модель использует принцип катушки Роговского, что позволяет измерять ток без разрыва цепи и без механического контакта с проводником. Устройство предназначено для работы в паре с осциллографами, самописцами, регистраторами данных и другими измерительными приборами, которые принимают сигнал напряжения. Это не автономный мультиметр, а именно датчик для расширения возможностей существующего оборудования.

Для каких задач подходит

Основное применение — измерение больших переменных токов до 3000 А в условиях, где стандартные клещи неэффективны или неудобны. Модель востребована при диагностике силовых цепей, распределительных щитов, промышленного оборудования и систем электропитания. Гибкая измерительная головка позволяет охватывать толстые кабели, шины и пучки проводов, а также работать в ограниченном пространстве, например, внутри шкафов управления или за плотно смонтированными панелями. Датчик подходит для мониторинга пусковых токов, токов нагрузки и анализа гармоник при подключении к соответствующему регистратору.

Ключевые особенности и практические возможности

• Три диапазона измерений: 30 А, 300 А и 3000 А с выходным сигналом 1, 10 или 100 мВ/А соответственно. Это даёт возможность точно измерять как относительно небольшие токи, так и сверхвысокие без смены датчика — достаточно переключить диапазон на принимающем приборе.


• Максимальный охват проводника: до 178 мм в диаметре или до 915 мм по периметру. Этого достаточно для работы с толстыми силовыми кабелями и шинами большого сечения.


• Безопасность: категория CAT III 600 В, что подтверждает пригодность для измерений в распределительных устройствах и фиксированных установках с напряжением до 600 В переменного тока.


• Простота установки: малый вес и гибкость головки позволяют быстро закрепить датчик даже в труднодоступных местах без демонтажа проводника.

На что обратить внимание при выборе

Данная модель не является самостоятельным измерительным прибором — для работы требуется внешнее устройство (осциллограф, регистратор, мультиметр с поддержкой внешних датчиков), способное принимать сигнал напряжения в диапазоне милливольт. Выходной сигнал зависит от выбранного диапазона, поэтому важно правильно настроить принимающий прибор. Датчик измеряет только переменный ток, не предназначен для постоянного тока. Размер измерительной головки (36 дюймов или 915 мм по длине) следует учитывать при планировании установки в ограниченных пространствах — хотя она гибкая, для размещения требуется достаточный объём. Устройство не имеет встроенного дисплея или органов управления — все настройки выполняются на подключённом оборудовании.

Ограничения и условия эксплуатации

Fluke i3000s Flex-36 рассчитан на работу в условиях, соответствующих категории безопасности CAT III 600 В. Это означает, что датчик подходит для измерений в цепях фиксированных установок, но не предназначен для использования в цепях с напряжением выше 600 В или в условиях CAT IV (например, на вводе в здание). Гибкая часть не должна подвергаться механическим нагрузкам, превышающим указанные производителем, и не предназначена для постоянного изгиба под острым углом. Для корректных измерений необходимо полностью охватить проводник головкой, замкнув её в кольцо — частичный охват или неплотное прилегание приведут к погрешности.
