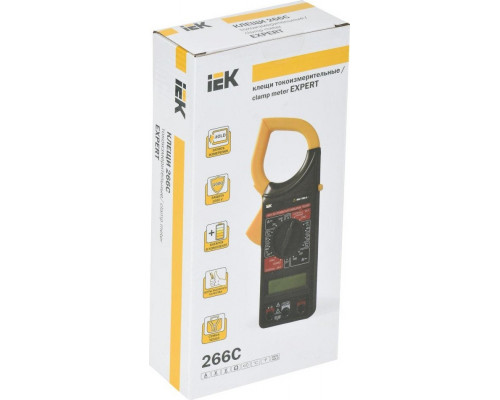

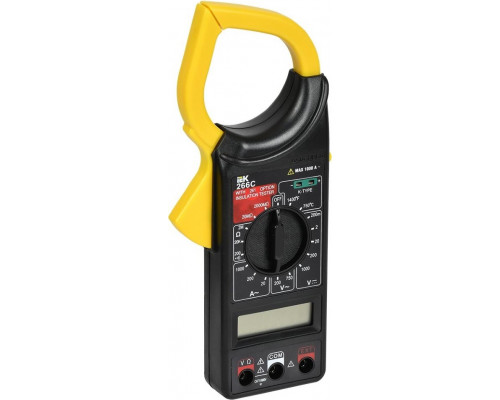

Клещи токоизмерительные IEK Expert 266C TCM-1C-266

Измерение тока без разрыва цепи: что это значит на практике

Токоизмерительные клещи IEK Expert 266C TCM-1C-266 — это инструмент для диагностики и обслуживания электроустановок, который позволяет измерять переменный ток до 1000 А, не нарушая изоляцию проводов и не отключая нагрузку. Вам не нужно вскрывать цепи или создавать разрыв: достаточно охватить проводник раскрытыми губками клещей (максимальный захват — 50 мм, что подходит для толстых кабелей, шин или пучков проводов). Принцип работы основан на регистрации магнитного поля, возникающего вокруг проводника с током, и его преобразовании в числовое значение на дисплее. Это делает модель удобной для работы в распределительных щитах, на производственных линиях или при проверке мощного электрооборудования.

Диапазоны измерений и их реальные сценарии

Модель охватывает широкий спектр задач — от низковольтных цепей до силовых линий. Вот как это выглядит на практике:

• Переменный ток (20–1000 А): позволяет проверять нагрузку на вводах, двигателях, нагревателях и трансформаторах. Нижняя граница в 20 А означает, что для точных замеров малых токов (например, в цепях управления) прибор подходит ограниченно.


• Переменное напряжение (200–750 В): используется для контроля фазных и линейных напряжений в однофазных и трёхфазных сетях. Минимальный порог 200 В не позволяет измерять низковольтные сигналы (например, 12–24 В), поэтому для слаботочных цепей потребуется другой инструмент.


• Постоянное напряжение (2–1000 В): даёт возможность проверять аккумуляторные батареи, блоки питания, солнечные панели и цепи постоянного тока. Диапазон от 2 В — подходит для большинства низковольтных источников, но не для милливольтовых сигналов.


• Сопротивление (до 2 МОм): позволяет прозванивать цепи на обрыв, проверять целостность обмоток и контактов. Верхняя граница 2 МОм достаточна для базовой диагностики, но не подходит для измерения изоляции (там требуются мегаомметры).


• Частота (2 кГц): фиксированное значение — прибор измеряет частоту только в районе 2 кГц. Это не универсальный частотомер, а скорее дополнительная функция для специфических задач (например, проверка работы преобразователей частоты на определённой частоте).

Конструктивные особенности и удобство работы

Корпус длиной 230 мм и шириной 90 мм с высотой 37 мм делает клещи компактными и удобными для одной руки. Вес 430 г — средний для инструмента такого класса, не вызывает утомления при длительном использовании. Захват клещей 50 мм позволяет работать с кабелями большого сечения (до 25–30 мм в диаметре), что часто встречается в промышленных щитах. Индикация заряда батареи — полезная деталь: вы всегда видите на дисплее, достаточно ли питания для точных замеров, и не окажетесь с разряженным прибором в ответственный момент. Производитель IEK относит модель к линейке Expert, что подразумевает базовую надёжность и соответствие стандартам безопасности (ГОСТ 12.2.091-2012, ГОСТ Р МЭК 61326-1-2014).

На что обратить внимание при выборе

Эта модель хорошо подходит для электромонтажников, энергетиков и специалистов по обслуживанию, которым нужен инструмент для регулярных замеров переменного тока и напряжений до 1000 В. Однако есть нюансы, которые стоит учесть:

• Минимальный порог измерения переменного тока (20 А) делает прибор менее пригодным для слаботочных цепей (например, в системах автоматики или сигнализации).


• Диапазон сопротивления ограничен 2 МОм — для проверки изоляции или высокоомных цепей потребуется отдельный мегаомметр.


• Измерение частоты жёстко привязано к 2 кГц, что подходит только для узкого круга задач.


• Прибор не имеет встроенных функций записи, передачи данных или True RMS (среднеквадратичное значение) — это базовая модель для прямых измерений.

Если ваши задачи связаны с мощными электроустановками, проверкой нагрузки на линиях и оперативной диагностикой без отключения питания, IEK Expert 266C TCM-1C-266 станет практичным выбором. Для тонких измерений в слаботочных или высокочастотных цепях лучше рассмотреть более специализированные приборы.
