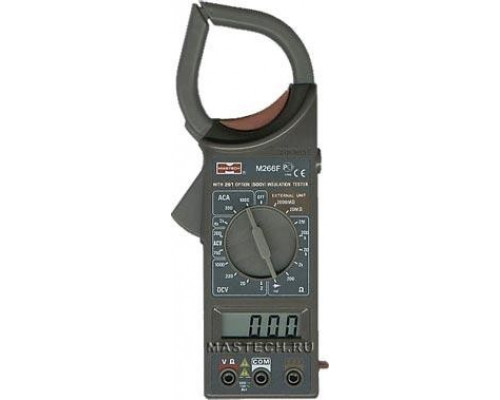

Клещи токоизмерительные КВТ M 266 F 70481

Назначение и область применения

Клещи токоизмерительные КВТ M 266 F 70481 — это компактный измерительный прибор, предназначенный для оперативной диагностики электрических цепей без их разрыва. Модель ориентирована на электромонтажников, обслуживающий персонал и специалистов по ремонту электрооборудования, которым требуется измерять переменный ток, напряжение и сопротивление в условиях, где важен быстрый бесконтактный контроль. Отличительная черта данной версии — возможность измерения частоты входного сигнала на щупах, что расширяет функционал прибора за рамки базовых токовых клещей.

Ключевые измерительные возможности

Прибор позволяет выполнять следующие виды измерений:

• Переменный ток (AC) — бесконтактное измерение тока в проводнике с помощью раскрываемого магнитопровода. Это основная функция клещей, позволяющая работать без отключения нагрузки и нарушения изоляции.


• Постоянное и переменное напряжение (DC/AC) — стандартные измерения на щупах для проверки наличия напряжения в розетках, щитах, на клеммах оборудования.


• Сопротивление — прозвонка цепей, проверка целостности проводников, кабелей и обмоток.


• Частота входного сигнала — измерение частоты переменного напряжения на щупах в диапазоне от 1 Гц до 2 кГц с погрешностью ±2%. Эта функция полезна при диагностике источников питания, генераторов, преобразователей частоты и цепей управления, где требуется контроль частоты сигнала.

Конструктивные особенности и удобство работы

Измеренные значения обрабатываются процессором методом двойного интегрирования, что обеспечивает стабильность показаний и помехоустойчивость. Результаты выводятся на крупный 3 1/2-разрядный ЖК-дисплей размером 15 х 47 мм — такой экран хорошо читается даже при работе в условиях недостаточного освещения или при необходимости быстрого считывания цифр. Питание прибора осуществляется от стандартной батареи 9 В типа «Крона» (6F22 или 1604), что упрощает замену источника питания в полевых условиях.

Совместимость и расширение функционала

Конструкция клещей предусматривает возможность подключения внешнего измерителя сопротивления изоляции Mastech M261 (приставка приобретается отдельно). С её помощью прибор может выполнять измерение сопротивления изоляции, что превращает токовые клещи в многофункциональный инструмент для проверки электробезопасности кабельных линий и обмоток. Без этой приставки функция измерения изоляции недоступна — это важно учитывать при планировании набора измерительных задач.

Практические ограничения

При выборе модели стоит обратить внимание на следующие моменты:

• Измерение частоты возможно только на щупах (через вход напряжения), а не бесконтактно через токовые клещи. Это накладывает ограничение: для замера частоты необходимо физическое подключение к цепи.


• Диапазон измерения частоты ограничен 2 кГц — прибор не подходит для высокочастотных сигналов (например, в радиочастотных цепях или импульсных преобразователях с частотами выше 2 кГц).


• Для работы с сопротивлением изоляции требуется дополнительный модуль M261, который не входит в комплект поставки. Без него прибор измеряет только обычное сопротивление цепей.


• Прибор питается от батареи 9 В — при интенсивной работе рекомендуется иметь запасной элемент питания, так как разряд батареи может повлиять на точность измерений.

Что важно знать перед использованием

Клещи КВТ M 266 F 70481 — это универсальный инструмент для базовых и некоторых специализированных измерений в цепях переменного и постоянного тока. Основное преимущество модели — наличие функции измерения частоты, которая редко встречается в бюджетных токовых клещах. Однако следует помнить, что это не профессиональный частотомер, а скорее дополнительная опция для оперативной диагностики. Прибор будет полезен в работе с низковольтным оборудованием, бытовыми и промышленными сетями, системами автоматики и управления, где требуется быстрая проверка нескольких параметров одним устройством.
