Клещи токоизмерительные MASTECH MS2101 с измерением постоянного тока 13-1308

Измерение тока без разрыва цепи: что умеет MASTECH MS2101

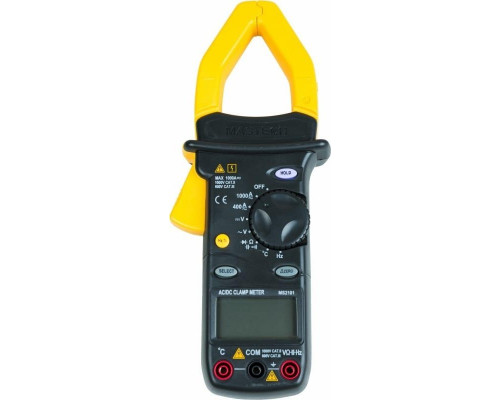

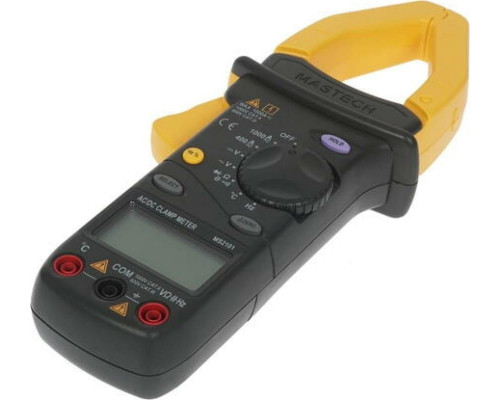

Токоизмерительные клещи MASTECH MS2101 — это комбинированный прибор, который сочетает функции токовых клещей и мультиметра. Основное назначение — бесконтактное измерение силы тока в проводнике. Это позволяет работать с электрическими цепями без их отключения и без механического повреждения изоляции. Модель рассчитана на задачи, где требуется контроль токов до 1000 А как по переменному, так и по постоянному току, что расширяет сферу применения от бытовых сетей до промышленного оборудования с шинами постоянного тока.

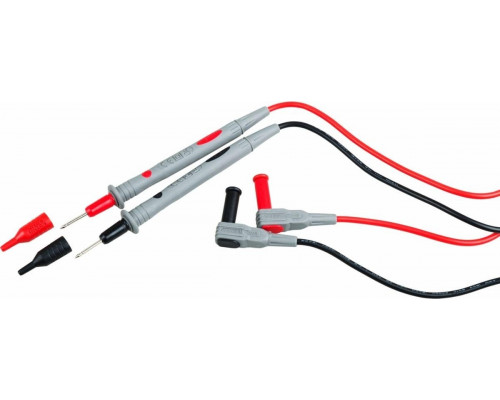

Захват клещей составляет 42 мм — этого достаточно для работы с толстыми кабелями, шинами или пучками проводов. Прибор способен измерять не только ток, но и напряжение, сопротивление, ёмкость, частоту, а также проверять диоды и целостность цепи (прозвонка). В комплекте идут измерительные щупы для контактных измерений и термопара для контроля температуры окружающей среды.

Практические возможности и ограничения измерений

Измерение постоянного тока (DC A). В отличие от многих моделей начального уровня, MS2101 поддерживает измерение постоянного тока. Это критически важно для диагностики цепей с аккумуляторами, солнечных панелей, зарядных устройств и систем электропитания постоянного тока. Минимальный измеряемый ток — 400 А, максимальный — 1000 А. Обратите внимание: нижняя граница в 400 А означает, что прибор не подходит для точного измерения малых токов (например, в цепях управления или слаботочных устройствах). Для таких задач потребуется другая модель с меньшим диапазоном.

Измерение переменного тока (AC A). Диапазон от 400 А до 1000 А. Прибор подходит для контроля нагрузки в распределительных щитах, на вводах в здания, на мощных электродвигателях и промышленных установках. Малые токи (менее 400 А) не измеряются.

Напряжение. Переменное напряжение — от 4 В до 700 В, постоянное — от 0.4 В до 1000 В. Этого достаточно для работы в однофазных и трёхфазных сетях до 1000 В, а также для проверки низковольтных цепей постоянного тока.

Сопротивление и ёмкость. Верхняя граница сопротивления — 40 МОм, что позволяет проверять изоляцию и резисторы в широком диапазоне. Измерение ёмкости охватывает значения от 4 000 000 мкФ до 1 000 000 000 мкФ — это подходит для крупных конденсаторов в силовых фильтрах и источниках питания, но не для мелких керамических конденсаторов.

Частота. Диапазон от 0.04 кГц до 100 кГц — прибор пригоден для измерения частоты в промышленных сетях и некоторых сигнальных цепях. Нижняя граница (40 Гц) соответствует стандартной частоте сети 50/60 Гц.

Особенности эксплуатации и комплектация

Питание прибора осуществляется от батареи типа «Крона» 9 В (6F22), которая входит в комплект. Это стандартный элемент питания, доступный в любом магазине. Функция «HOLD» позволяет зафиксировать последнее показание на дисплее — удобно при работе в труднодоступных местах или при необходимости записать результат после извлечения клещей из зоны измерения.

В комплект поставки входят: токовые клещи, измерительные щупы, термопара, инструкция и батарея. Все необходимое для начала работы есть в коробке. Габариты прибора (250×99×43 мм) делают его удобным для переноски и работы в стеснённых условиях электрощитов. Вес в упаковке — 0.83 кг.

На что обратить внимание при выборе:

• Прибор не предназначен для измерения малых токов (менее 400 А). Если ваши задачи связаны с цепями управления, слаботочными системами или точной диагностикой малых нагрузок, эта модель не подойдёт.


• Измерение постоянного тока возможно только бесконтактным методом через клещи — это удобно, но требует правильной ориентации проводника в захвате.


• Термопара в комплекте позволяет измерять температуру окружающей среды, но не предназначена для высокотемпературных объектов (например, нагревателей или двигателей).


• Перед работой с напряжением выше 50 В обязательно используйте измерительные щупы с надёжной изоляцией и соблюдайте правила электробезопасности.
