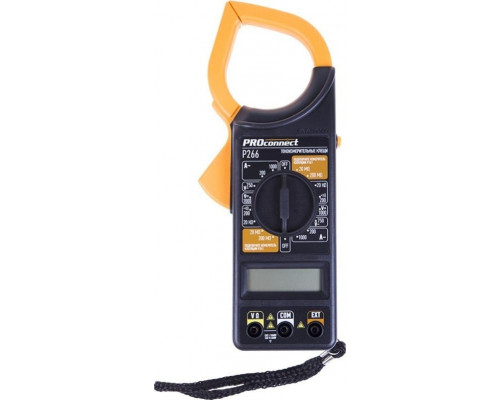

Клещи токоизмерительные Proconnect P266 токовые 13-3050

Измерение тока без разрыва цепи: что это значит на практике

Токоизмерительные клещи Proconnect P266 (модель 13-3050) — это инструмент, который позволяет измерять переменный ток, не отключая оборудование и не нарушая изоляцию провода. Принцип работы основан на регистрации магнитного поля, возникающего вокруг проводника с током. Вам достаточно просто охватить провод захватом клещей, и прибор покажет значение. Это особенно ценно при диагностике работающих электроустановок, поиске неисправностей в распределительных щитах или проверке нагрузки на линии без необходимости отключать питание.

Модель P266 относится к базовому, но функциональному классу токовых клещей. Она рассчитана на задачи, где не требуется высокая точность лабораторных приборов, но важна скорость, безопасность и универсальность. Прибор подходит для электриков, обслуживающего персонала и специалистов по эксплуатации зданий, которым нужно оперативно оценить параметры сети.

Основные возможности и измеряемые параметры

Proconnect P266 — это не только клещи для измерения тока. Прибор объединяет функции мультиметра и токоизмерительных клещей, что позволяет использовать его для разных задач одной рукой.

• Переменный ток (AC): два диапазона — до 200 А и до 1000 А. Погрешность ±2.0%. Нижний порог измерения — 200 А, то есть прибор не рассчитан на точные замеры слабых токов (менее 20–30 А). Для работы с маломощными цепями стоит рассмотреть модели с более низким начальным диапазоном.


• Постоянное напряжение (DC): до 1000 В (±1.0%). Позволяет проверять цепи постоянного тока, например, аккумуляторы, блоки питания или солнечные панели.


• Переменное напряжение (AC): до 750 В (±1.2%). Подходит для стандартных бытовых и промышленных сетей.


• Сопротивление: два диапазона — 200 Ом и 20 кОм (±1.0%). Этого достаточно для проверки целостности обмоток, резисторов и кабелей.


• Проверка цепи (прозвонка): звуковой сигнал при сопротивлении менее 50 Ом. Упрощает поиск обрывов и коротких замыканий.

Все показания выводятся на 3½-разрядный дисплей. Для удобства в труднодоступных местах предусмотрена функция удержания результата (DATA HOLD) — вы можете зафиксировать показание на экране, а затем спокойно его рассмотреть.

Конструктивные особенности и эргономика

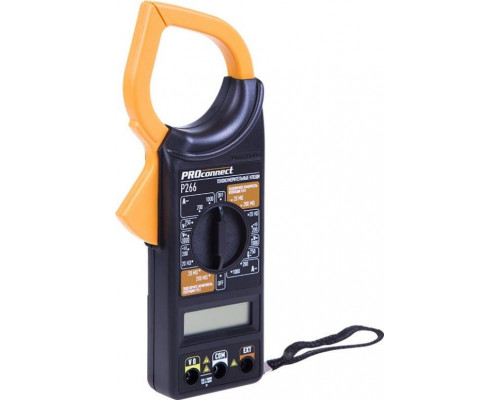

Клещи P266 спроектированы для работы в условиях, где важна компактность и надежность. Захват клещей имеет раскрытие 50 мм — этого достаточно, чтобы охватить большинство силовых кабелей, шин и толстых проводов в распределительных щитах. При этом сам прибор имеет длину 230 мм, ширину 68 мм и высоту 37 мм, что позволяет удерживать его одной рукой и работать даже в ограниченном пространстве.

Корпус выполнен из качественного пластика, а переключатель режимов усилен — это снижает риск случайного переключения при работе. Управление интуитивное: вы выбираете нужный режим поворотным переключателем, подключаете щупы (если измеряете напряжение или сопротивление) или просто надеваете клещи на провод.

Питание осуществляется от стандартной батареи типа «Крона» на 9 В. В комплекте батарейка уже установлена. При снижении заряда на дисплее появляется индикация разряда — это предупредит вас о необходимости замены элемента питания до того, как прибор перестанет работать.

Комплектация и что важно знать перед использованием

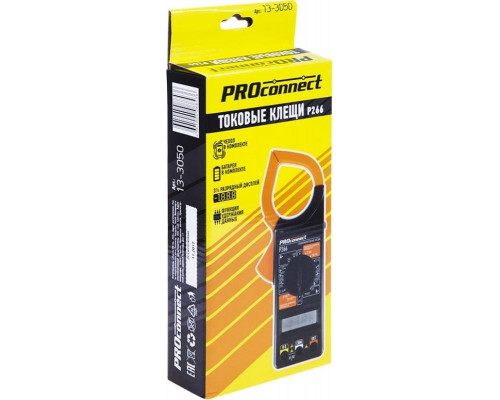

В комплект поставки входят:

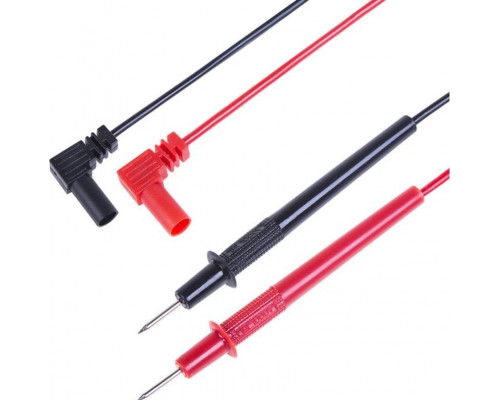

• Измерительные щупы — 1 пара (стандартные, для измерения напряжения и сопротивления);


• Чехол для хранения и транспортировки;


• Инструкция по эксплуатации;


• Батарейка 9 В (установлена).

Обратите внимание: прибор не имеет возможности измерения постоянного тока (DC) клещами — только переменного. Также отсутствует измерение частоты, емкости или температуры. Это инструмент для базовых электрических измерений, а не универсальная лабораторная станция. Если ваши задачи требуют замера постоянного тока без разрыва цепи или расширенного функционала, стоит рассмотреть более продвинутые модели.

Клещи прошли калибровку и тестирование, что подтверждает их готовность к работе сразу после распаковки. Прибор подходит для подключения мегаомметра (опционально), если требуется измерение сопротивления изоляции — это расширяет сферу применения, но сам мегаомметр в комплект не входит.

Практические ограничения и рекомендации по выбору

Proconnect P266 — надежный выбор для электрика, который работает с переменным током в диапазоне от десятков до тысяч ампер. Однако стоит учитывать, что нижний предел измерения тока (200 А) означает, что для точной работы с цепями, где ток менее 20–30 А, погрешность будет значительной. Для слаботочных цепей (например, освещение или электроника) лучше использовать мультиметр или клещи с более низким порогом.

Также прибор не предназначен для работы с высокочастотными сигналами — он рассчитан на стандартные промышленные частоты 50/60 Гц. Если вам нужно измерять ток в цепях с преобразователями частоты или импульсными блоками питания, результаты могут быть неточными.

В целом, модель P266 — это практичный и безопасный инструмент для оперативной диагностики силовых цепей, проверки нагрузки и поиска неисправностей в распределительных устройствах. При правильном использовании он полностью закрывает потребности в базовых измерениях переменного тока, напряжения и сопротивления.
