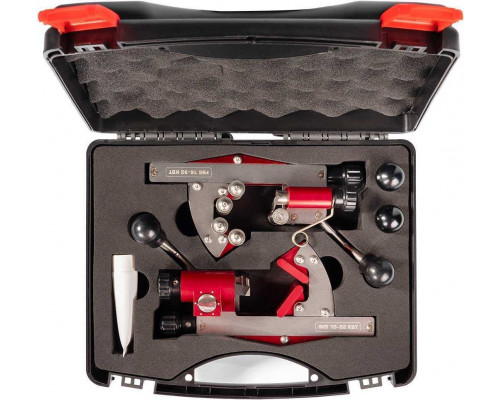

Комплект для разделки кабеля КВТ FBS из сшитого полиэтилена 101905

Назначение и область применения комплекта FBS 101905

Комплект КВТ FBS 101905 — это профессиональный инструмент для подготовки силовых кабелей с изоляцией из сшитого полиэтилена (СПЭ) к монтажу соединительных и концевых муфт. Модель ориентирована на работу с кабелями диаметром от 16 до 52 мм и позволяет выполнять две ключевые операции: удаление полупроводящего экрана и снятие основной изоляции. Инструмент рассчитан на использование в электромонтажных работах при прокладке кабельных линий среднего и высокого напряжения.

Конструкция и принцип работы

Комплект состоит из двух отдельных стрипперов, каждый из которых выполняет свою задачу. Оба инструмента монтируются на кабель и вращаются вокруг него, обеспечивая круговой рез. Для устойчивого вращения на кабеле предусмотрено 10 прижимных роликов, которые равномерно распределяют нагрузку и предотвращают перекос инструмента. Длина комплекта 270 мм и вес 1.8 кг делают его компактным и удобным для работы в стеснённых условиях, например, в кабельных колодцах или траншеях.

• Стриппер FBS 16–52 для снятия полупроводящего слоя — оснащён регулятором плавной настройки глубины среза (0–1.5 мм) и регулятором угла подачи лезвия с пятью фиксированными положениями. Это позволяет подбирать скорость реза в зависимости от твёрдости материала: для мягкого экрана можно установить больший угол для быстрого снятия, для твёрдого — меньший для точного контроля. Устройство отвода срезанного экрана направляет стружку в сторону, не загрязняя зону разделки.


• Стриппер IMS 10–52 для снятия изоляции — работает в диапазоне толщины среза 0–10 мм, что достаточно для большинства типов СПЭ-изоляции. Опорная плавающая площадка автоматически подстраивается под неровности поверхности кабеля, обеспечивая равномерное прилегание лезвия и исключая риск повреждения токопроводящей жилы. Регулятор установки инструмента на кабеле позволяет быстро зафиксировать стриппер на нужном диаметре.

Практические возможности и ограничения

Минимальный диаметр кабеля для работы с комплектом — 16 мм. Это означает, что инструмент подходит для кабелей сечением от 16 кв. мм и выше, в зависимости от толщины изоляции. Минимальное расстояние от торца кабеля до начала разделки (корня разделки под муфту) составляет 37 мм — это важно учитывать при подготовке концов кабеля под конкретные типы муфт, где требуется определённая длина оголённой жилы.

Диаметр вращения инструмента на кабеле — 220 мм для стриппера изоляции и 240 мм для стриппера полупроводящего слоя. Это означает, что при работе необходимо обеспечить свободное пространство вокруг кабеля не менее 120–130 мм с каждой стороны для вращения рукоятки. В комплект входит силиконовая смазка, которая уменьшает трение между роликами и поверхностью кабеля, облегчая вращение и продлевая срок службы инструмента.

Ключевые особенности, влияющие на выбор

• Чистота обработки — инструмент срезает полупроводящий слой без задиров и остатков, что критично для качества последующего монтажа муфты. Отсутствие загрязнений на изоляции снижает риск частичных разрядов в готовом соединении.


• Регулировка глубины и угла — оба стриппера имеют независимые настройки, что позволяет адаптировать инструмент под конкретный тип кабеля (разную твёрдость СПЭ, толщину экрана и изоляции). Это исключает необходимость ручной зачистки ножом, которая часто приводит к повреждению жилы.


• Устойчивость на кабеле — 10 роликов и плавающая площадка обеспечивают надёжное сцепление даже на кабелях с овальным сечением или незначительными неровностями. Инструмент не соскальзывает и не требует постоянной корректировки положения руками.


• Комплектность — в набор входят оба стриппера и смазка, что исключает необходимость докупать дополнительные аксессуары для начала работы. Однако стоит учитывать, что запасные лезвия приобретаются отдельно — их износ зависит от интенсивности использования и твёрдости снимаемого материала.

На что обратить внимание при эксплуатации

Инструмент предназначен для работы с кабелями из сшитого полиэтилена — он не оптимизирован для других типов изоляции (ПВХ, резина, бумажно-масляная). Для таких материалов потребуется иной режущий инструмент. Перед началом работы рекомендуется проверять остроту лезвий: затупленные ножи могут оставлять неровный срез или требовать чрезмерного усилия при вращении. Смазку следует наносить на ролики перед каждым использованием, особенно при работе с кабелями большого диаметра, где трение максимально.
