Комплект для замены дефектных изоляторов КВТ ПС-120У 78806

Назначение и область применения

Комплект КВТ ПС-120У 78806 представляет собой специализированный набор инструментов и приспособлений, предназначенный для оперативной замены вышедших из строя изоляторов на воздушных линиях электропередачи (ВЛ) и открытых распределительных устройствах (ОРУ) подстанций. Он рассчитан на работу с дефектными изоляторами распространенных марок: ПС-70Е, ПСД-70Е, ПС-120Б и ПСВ-120Б. Использование данного комплекта позволяет проводить ремонтные работы без демонтажа всей гирлянды, что существенно сокращает время простоя линии и трудозатраты персонала.

Состав и конструктивные особенности

В комплект входят все необходимые элементы для безопасного и надежного выполнения задачи:

• Хомуты (ваймы) ПС-120У — 2 шт. Основной рабочий инструмент, который фиксирует соседние исправные изоляторы, принимая на себя нагрузку от провода. Это позволяет разгрузить и заменить дефектный элемент. Конструкция хомута адаптирована под типоразмеры указанных изоляторов.


• Стяжки винтовые СВ-25 — 2 шт. Используются для стягивания гирлянды изоляторов, обеспечивая необходимое усилие для снятия нагрузки с неисправного изолятора. Винтовой механизм позволяет плавно регулировать натяжение, что важно для точной и безопасной работы.


• Скобы СК-7-1 — 8 шт. Служат для соединения элементов комплекта и временной фиксации арматуры гирлянды. Обеспечивают надежное крепление и равномерное распределение усилий.

Все компоненты изготовлены из прочных материалов, выдерживающих рабочие нагрузки, характерные для линий электропередачи. Комплект рассчитан на многократное использование.

Условия хранения и транспортировки

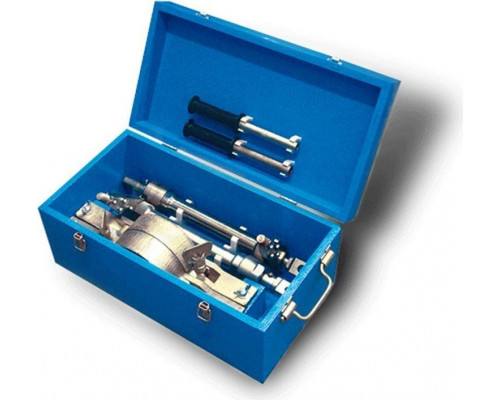

Для удобства хранения и предотвращения потери или повреждения составных частей, комплект поставляется в специальном деревянном ящике. Ящик имеет компактные габариты (480x225x220 мм) и вес 23,2 кг, что позволяет разместить его на складе, в мастерской или в кузове ремонтной бригады. Жесткая упаковка защищает инструмент от механических воздействий и загрязнений, продлевая срок его службы.

Практические ограничения и важные замечания

При выборе данного комплекта следует учитывать, что он предназначен исключительно для замены изоляторов указанных выше марок (ПС-70Е, ПСД-70Е, ПС-120Б, ПСВ-120Б). Для работы с другими типами или размерами изоляторов может потребоваться иная оснастка. Комплект является инструментом для механизации процесса замены, но не включает в себя средства индивидуальной защиты, страховочное оборудование или изолирующие штанги — их необходимо подбирать отдельно в соответствии с правилами безопасности при работе на высоте и в электроустановках. Перед началом работ важно убедиться в целостности всех элементов комплекта и отсутствии деформаций на хомутах и стяжках.
