Комплект геодезического оборудования CONDTROL 24X с нивелиром, рейкой 3 м и штативом S6-2

Назначение и область применения

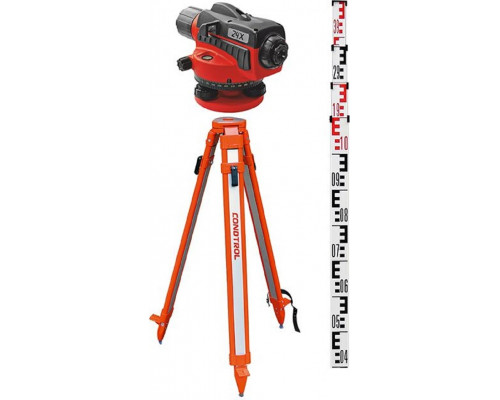

Комплект геодезического оборудования CONDTROL 24X представляет собой готовое решение для выполнения точных высотных измерений на строительных площадках, при монтажных работах, разбивке осей фундаментов, контроле вертикальности конструкций и нивелировании поверхностей. В состав входят оптический нивелир CONDTROL 24X, телескопическая рейка длиной 3 метра и штатив GEO S6-2. Такой набор позволяет сразу приступить к работе без необходимости подбора совместимых компонентов. Модель ориентирована на задачи, где требуется точность до 2 мм на километр двойного хода — это типичный уровень для выверки стяжки пола, монтажа перекрытий, контроля уклонов дорожного покрытия или фундаментных плит.

Конструктивные особенности нивелира

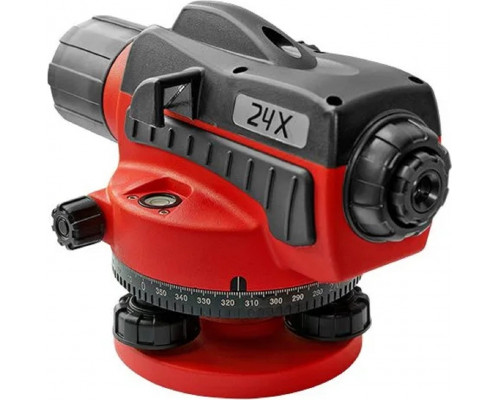

Оптический нивелир CONDTROL 24X оснащен компенсатором с магнитной системой демпфирования, который автоматически выравнивает линию визирования при отклонениях прибора до ±15 угловых минут. Это ускоряет процесс установки инструмента в рабочее положение и снижает влияние случайных наклонов штатива на результат измерений. Среднеквадратическая погрешность 2 мм на 1 км двойного хода означает, что при стандартных строительных работах (например, вынос отметок на расстояние до 30–50 метров) ошибка будет составлять доли миллиметра — это достаточная точность для большинства общестроительных и отделочных задач.

Зрительная труба имеет 24-кратное увеличение и просветленную оптику, что улучшает контрастность изображения и облегчает считывание отсчетов по рейке даже в условиях недостаточного освещения или на значительном удалении. Минимальное расстояние визирования составляет 0,6 метра — это позволяет работать в стесненных условиях, например, внутри помещений или на ограниченных площадках. Горизонтальный лимб с ценой деления 1 градус и винт бесконечного наведения дают возможность точно ориентировать прибор по горизонтальному углу и плавно наводиться на цель. Для быстрого поиска рейки на верхней части трубы предусмотрен оптический визир-целеуказатель.

Комплектация и практические возможности

В комплект входит телескопическая нивелирная рейка длиной 3 метра — этого достаточно для большинства типовых задач, включая вынос отметок высоты, контроль уклонов и проверку горизонтальности поверхностей. Штатив GEO S6-2 обеспечивает устойчивую опору для нивелира, что критично для получения стабильных результатов при ветре или работе на неровном грунте. Вес комплекта составляет 8 кг — это позволяет переносить оборудование одним человеком, хотя при длительных перемещениях рекомендуется использовать транспортную сумку (в комплект не входит).

Нивелир CONDTROL 24X внесен в Государственный Реестр средств измерений, что подтверждает его соответствие метрологическим требованиям и возможность использования для официальной сдачи работ, требующих поверки. При выборе стоит учитывать, что оптический нивелир предназначен для работы в пределах прямой видимости и не подходит для измерения расстояний с высокой точностью — его основная функция заключается в определении превышений высот. Для задач, где требуется измерение расстояний, потребуется дальномер или тахеометр.

Ограничения и рекомендации по эксплуатации

Диапазон работы компенсатора ±15' означает, что прибор способен корректно выравниваться только при небольших наклонах штатива. Если уклон превышает это значение, компенсатор блокируется, и измерения становятся невозможными — поэтому перед началом работы необходимо грубо выставить нивелир по круглому уровню. Магнитная система демпфирования защищает компенсатор от вибраций, но при сильных порывах ветра или работе на неустойчивом основании (например, на мягком грунте без уплотнения) точность может снижаться. Рекомендуется использовать штатив с фиксаторами ног и устанавливать его на твердую поверхность.

При выборе комплекта важно учитывать, что рейка длиной 3 метра подходит для помещений с высотой потолков до 3,5–4 метров, но для измерений на открытых площадках с большими перепадами высот может потребоваться более длинная рейка (приобретается отдельно). Штатив S6-2 имеет стандартную резьбу 5/8 дюйма, что обеспечивает совместимость с большинством нивелиров и тахеометров, но перед покупкой стоит убедиться в соответствии крепления. Для продления срока службы оптики и компенсатора рекомендуется хранить нивелир в заводском кейсе (входит в комплект) и избегать попадания пыли и влаги на линзы.
