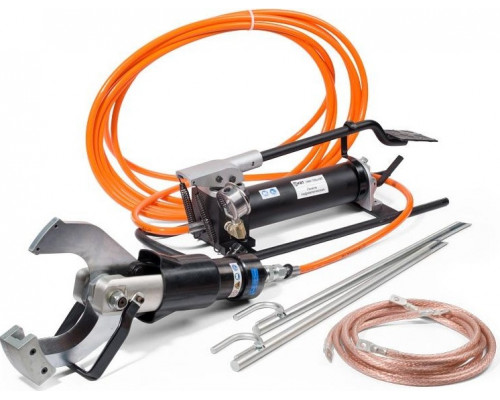

Комплект гидравлических ножниц с ножной помпой КВТ НГПИ-105 для резки кабелей под напряжением

Гидравлический комплект для резки бронированных кабелей до 105 мм

Комплект КВТ НГПИ-105 — это профессиональное решение для перекусывания силовых кабелей с ленточной броней, включая линии под напряжением до 1 кВ. В отличие от ручных или аккумуляторных моделей, он рассчитан на интенсивную работу с крупными сечениями, где требуется максимальное усилие и безопасность оператора. Система состоит из двух узлов: гидравлических ножниц НГО-105 и ножной помпы ПМН-7012, соединённых изолированным рукавом высокого давления длиной 10 метров. Управление резанием осуществляется ножной педалью — это позволяет находиться на безопасном расстоянии от места реза.

Принцип работы и управление

Оператор нажимает педаль помпы, создавая давление до 700 бар. Встроенный манометр позволяет контролировать усилие в реальном времени: при достижении рабочего давления происходит чистый срез. После завершения реза оператор сбрасывает давление, и ножи возвращаются в исходное положение. Такая схема исключает риск травмирования и повреждения кабеля из-за неконтролируемого усилия. Ножная педаль исключает необходимость использования рук вблизи режущей головки, что критически важно при работе с кабелями под напряжением.

Ключевые возможности и практические параметры

Максимальный диаметр реза 105 мм — подходит для большинства распространённых бронированных кабелей среднего и крупного сечения (например, АСБ, СБ, ПвБП). Режущая способность ограничена именно диаметром кабеля, а не его материалом — ножницы справляются с медными и алюминиевыми жилами, включая стальную ленточную броню.

• Режущее усилие 13,7 тонн — обеспечивает перекусывание стальной ленточной брони и толстых медных жил без деформации остальной части кабеля. Это особенно важно при работе с кабелями, где требуется сохранить геометрию соседних жил для последующей разделки.


• Емкость масляного картера 1,2 литра — достаточна для выполнения серии резов без дозаправки. Помпа рассчитана на непрерывную работу в течение рабочей смены при условии соблюдения пауз для охлаждения.


• Вес комплекта 41 кг — это стационарный или мобильный инструмент, который транспортируется в кейсе. Для перемещения на объекте требуется два человека или тележка. Ножницы имеют подставку-рукоять, которая позволяет зафиксировать их на кабеле перед резанием, снижая нагрузку на руки.

Безопасность при работе под напряжением

Комплект специально спроектирован для резки кабелей, находящихся под напряжением (до 1 кВ, в зависимости от типа изоляции и условий эксплуатации). Основные элементы безопасности:

• Длинный изолированный рукав высокого давления (10 м) — позволяет удалить помпу и оператора от зоны реза, исключая поражение электрическим током через гидравлическую жидкость.


• Два провода заземления (3 м и 1 м) со штырями — подключаются к ножницам и заземляющему контуру, обеспечивая дополнительную защиту при случайном касании токоведущих частей.


• Ножная педаль управления — исключает необходимость использования рук вблизи режущей головки.

Важно: инструмент предназначен для работы с кабелями, которые предварительно обесточены или находятся под напряжением в строго определённых условиях (например, при использовании в сетях с изолированной нейтралью). Перед началом работ необходимо убедиться, что изоляция кабеля не повреждена, а напряжение не превышает допустимого для данной модели.

Особенности конструкции и комплектации

Комплект поставляется в жестком кейсе, который защищает инструмент при транспортировке и хранении. Внутри размещены:

• Ножницы НГО-105 с режущими лезвиями, рассчитанными на многократное использование. Лезвия изготовлены из инструментальной стали и подлежат замене при износе.


• Ножная гидравлическая помпа ПМН-7012 с манометром и педалью. Помпа оснащена клапаном сброса давления для быстрого возврата ножей.


• РВД длиной 10 метров — гибкий, маслостойкий, с изолирующим покрытием.


• Два заземляющих провода со штырями — для подключения к контуру заземления и к ножницам.

Обратите внимание: для работы комплекта требуется гидравлическое масло (обычно ISO VG 32 или 46), которое заливается в картер помпы перед первым использованием. В базовой комплектации масло не входит, его необходимо приобрести отдельно. Также рекомендуется иметь запасные режущие лезвия для интенсивной эксплуатации.

Ограничения и рекомендации по выбору

Комплект КВТ НГПИ-105 не предназначен для резки стальных тросов, арматуры или других металлических изделий, не являющихся кабелями. Максимальный диаметр реза 105 мм — это внешний диаметр кабеля, включая изоляцию и броню. Если кабель имеет диаметр более 105 мм, данная модель не подойдёт. Также стоит учитывать, что ножницы требуют фиксации на кабеле с помощью подставки-рукояти — для работы с вертикально расположенными кабелями может потребоваться дополнительная страховка.

При выборе между данной моделью и аналогами с меньшим усилием или диаметром реза, следует оценить типичные сечения кабелей на объекте. Если в работе преобладают кабели диаметром до 80 мм, возможно, более лёгкий и компактный комплект будет удобнее. Однако для универсального использования с крупными бронированными кабелями (например, 3х240 мм² и выше) НГПИ-105 является оптимальным выбором благодаря сочетанию усилия 13,7 т и дистанционного управления.
