Комплект GRUNDFOS SCALA1 99725165 для сдвоенной работы установок НС-1344180

Комплект для сдвоенной работы насосов SCALA1: назначение и принцип действия

Данный комплект предназначен для объединения двух насосов Grundfos SCALA1 в единую сдвоенную установку. Сами насосы в комплект не входят — вы приобретаете только монтажный набор, который позволяет синхронизировать работу двух агрегатов. Такая схема применяется в системах водоснабжения, где требуется повышенная надежность или увеличенная производительность: например, в частных домах с большим водопотреблением, на небольших производствах или в системах полива.

При работе в паре насосы могут функционировать в режиме «ведущий-ведомый»: один работает постоянно, второй включается при пиковых нагрузках или автоматически подменяет первый при отказе или плановом обслуживании. Это обеспечивает бесперебойную подачу воды и продлевает ресурс оборудования за счет равномерного распределения моточасов.

Состав комплекта и практическое применение

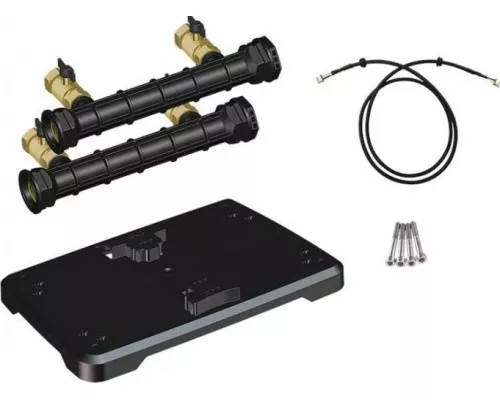

В набор входят все необходимые элементы для сборки сдвоенной станции на плитном основании:

• Плита-основание — жесткая платформа для монтажа двух насосов SCALA1. Размеры плиты (400×390×110 мм) рассчитаны на устойчивую установку оборудования, при этом вес комплекта без насосов составляет 4,6 кг, что позволяет разместить конструкцию на полу или на подготовленной поверхности.


• Всасывающий и нагнетательный коллекторы с клапанами — два коллектора служат для объединения входа и выхода обоих насосов. Клапаны на коллекторах позволяют отключать один из насосов для ремонта или замены без остановки всей системы.


• 4 шаровых крана — устанавливаются на патрубках каждого насоса для перекрытия потока воды при обслуживании. Диаметр присоединяемых патрубков — 31,75 мм (1 1/4 дюйма), что соответствует стандартному выходу SCALA1.


• Кабель связи — длиной 0,8 метра, служит для соединения управляющих блоков двух насосов. Важно: кабель короткий, поэтому насосы должны располагаться рядом друг с другом на плите.


• 2 уплотнительных кольца и 4 крепежных винта — для герметизации соединений и фиксации насосов на основании.

Ключевые особенности и ограничения

Максимальное давление системы — 8 атм, что соответствует характеристикам насосов SCALA1. Комплект не увеличивает максимальное давление, но позволяет поддерживать его стабильно при одновременной работе двух агрегатов.

Обратите внимание на следующие моменты при выборе:

• Комплект совместим только с насосами Grundfos SCALA1. Для других моделей или производителей он не подходит.


• Насосы приобретаются отдельно. Вам потребуется два одинаковых насоса SCALA1 (рекомендуется одна модель для корректной синхронизации).


• Длина кабеля связи (0,8 м) жестко задает расстояние между насосами — они должны быть установлены вплотную друг к другу на плите.


• Диаметр патрубков 31,75 мм (1 1/4 дюйма) — стандартный для SCALA1, но при подключении к внешним трубопроводам могут потребоваться переходники, если ваша система использует другой диаметр.

Практические преимущества сдвоенной установки

Такая конфигурация решает несколько задач одновременно:

• Бесперебойность — при выходе из строя одного насоса второй автоматически берет на себя нагрузку, и водоснабжение не прерывается.


• Повышение производительности — при одновременной работе двух насосов общий расход воды увеличивается вдвое, что критично для домов с большим количеством точек водоразбора или для систем полива.


• Удобство обслуживания — шаровые краны и клапаны на коллекторах позволяют отключать любой из насосов для чистки, ремонта или замены, не сливая воду из всей системы и не останавливая подачу.


• Компактность — плита-основание объединяет два насоса в единый блок, что экономит место по сравнению с установкой двух отдельных станций.

Комплект рассчитан на длительную эксплуатацию и не требует специального инструмента для сборки — все крепежные элементы и уплотнители уже входят в набор. Однако для правильной настройки режима «ведущий-ведомый» необходимо следовать инструкции производителя насосов.
