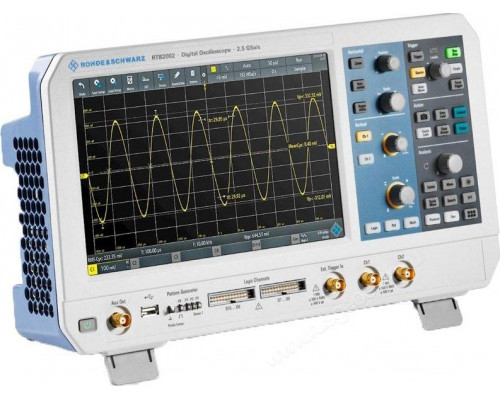

Комплект осциллографа Fluke R&S RTB2002 70 МГц, 2 канала с опциями 1333.1005.PRO

Назначение и область применения

Комплект на базе осциллографа Fluke R&S RTB2002 с полосой пропускания 70 МГц и двумя измерительными каналами представляет собой инструмент для точного анализа электрических сигналов в условиях лаборатории, сервисного центра или производственного участка. Данная модель ориентирована на задачи, где требуется визуализация и измерение параметров сигналов средней частоты: отладка аналоговых и цифровых схем, диагностика блоков питания, проверка целостности сигналов в микроконтроллерных системах, а также анализ аудио- или низкочастотных интерфейсов. Включенная опция 1333.1005.PRO расширяет базовые возможности устройства, делая его более гибким для работы с протоколами или дополнительными функциями, что особенно полезно при ремонте и тестировании встраиваемых систем.

Ключевые параметры и их практический смысл

Полоса пропускания 70 МГц определяет максимальную частоту сигнала, который осциллограф может корректно отобразить без существенных искажений амплитуды. На практике это означает, что прибор способен уверенно работать с сигналами до 70 МГц, включая гармоники и фронты импульсов длительностью около 5 нс. Этого достаточно для большинства задач с цифровыми логическими схемами, шинами I2C, SPI, UART, а также для анализа аналоговых цепей в радиолюбительской практике и промышленной электронике. Два канала позволяют одновременно наблюдать два сигнала, например, входной и выходной сигнал усилителя, или сравнивать тактовый сигнал с данными. Ограничение: для работы с высокочастотными сигналами (например, радиочастотные тракты выше 70 МГц) или для анализа быстрых дифференциальных интерфейсов (USB 2.0, Ethernet) потребуется осциллограф с большей полосой пропускания.

Особенности комплектации и опции

Данный комплект поставляется с предустановленной опцией 1333.1005.PRO, которая добавляет функциональные возможности, отсутствующие в базовой версии RTB2002. В зависимости от конфигурации, такая опция может включать расширенный набор триггеров, декодирование популярных протоколов последовательной шины, анализ спектра или увеличенный объем памяти. Это превращает осциллограф в более универсальный инструмент для отладки цифровых интерфейсов без необходимости приобретения дополнительных лицензий. Важно учитывать, что опция уже активирована в устройстве, поэтому пользователь получает готовое к работе решение с расширенными возможностями. Вес комплекта составляет 1 кг, что делает его портативным, но при этом стоит обратить внимание на наличие защитного кейса или сумки, если планируется частая транспортировка.

Практические возможности и ограничения

При работе с данным осциллографом стоит учитывать, что два канала накладывают ограничение на количество одновременно измеряемых точек — для анализа трехфазных цепей или сложных многоканальных систем потребуется модель с четырьмя каналами. Однако для типовых задач (одиночный сигнал, пара сигналов) двух каналов достаточно. Полоса 70 МГц позволяет захватывать фронты цифровых сигналов с частотой до 10-15 МГц без значительных потерь в точности, что подходит для микроконтроллеров среднего быстродействия. Опция 1333.1005.PRO, скорее всего, включает декодирование протоколов (например, I2C, SPI, CAN), что упрощает анализ данных без внешних анализаторов. При выборе важно убедиться, что опция покрывает именно те протоколы, с которыми вы работаете. Также обратите внимание на наличие пробников в комплекте — стандартные пассивные щупы 10:1 обычно входят в базовую поставку, но их частотные характеристики должны соответствовать полосе 70 МГц для корректных измерений.

На что обратить внимание при выборе

Перед приобретением данного комплекта оцените типичные частоты сигналов в ваших проектах: если они редко превышают 30-40 МГц, полоса 70 МГц будет с запасом. Если же планируется работа с сигналами на границе 70 МГц, стоит учитывать, что амплитуда будет измеряться с погрешностью до 30% на пределе полосы. Два канала — это минимально достаточный набор для базового анализа, но для синхронного наблюдения трех и более сигналов потребуется другой прибор. Опция 1333.1005.PRO добавляет ценность, но ее конкретный состав необходимо уточнить у производителя или в документации, чтобы избежать несоответствия ожидаемым функциям. Учитывая вес 1 кг, устройство удобно для настольного использования, но для полевых условий проверьте защиту от пыли и влаги, если такие условия эксплуатации предполагаются.
