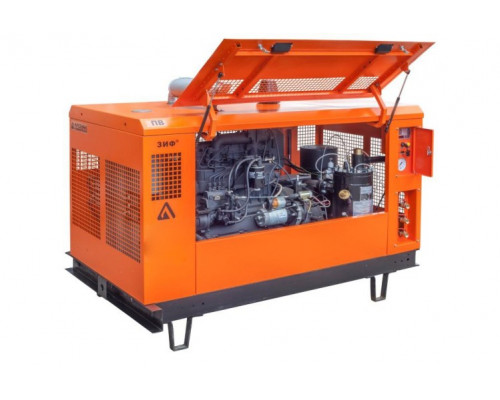

Компрессор винтовой передвижной дизельный ЗИФ ПВ-3,5/0,7 F на раме в кожухе

Назначение и область применения

Винтовой передвижной дизельный компрессор ЗИФ ПВ-3,5/0,7 F (модель ЗИФ-00035717) — это автономная воздушно-компрессорная станция, предназначенная для обеспечения сжатым воздухом пневмоинструмента и оборудования в местах, где отсутствует централизованное электроснабжение или стационарная пневмосеть. Компрессор смонтирован на усиленной сварной раме и закрыт защитным стальным кожухом с порошковой окраской, что позволяет эксплуатировать его на открытых площадках, строительных объектах, в карьерах, на ремонтных и геологоразведочных работах. Модель рассчитана на продолжительную работу в автономном режиме при температуре окружающего воздуха от -25°C до +40°C (с опциональным пакетом «СЕВЕР» — до -40°C) и запыленности до 20 мг/м³.

Силовые компоненты и конструкция

Станция оснащена дизельным двигателем FAW 4DW91 мощностью 33 кВт с жидкостной системой охлаждения. Двигатель имеет спираль подогрева для уверенного холодного пуска до -25°C, а при установке предпускового подогревателя (опция) — до -40°C. Привод винтового блока осуществляется через сухое однодисковое фрикционное сцепление (ММЗ, УАЗ или FOTON) с безасбестовыми накладками и диафрагменной пружиной — это обеспечивает плавную передачу крутящего момента и долговечность узла.

Винтовой блок — собственной разработки завода «АРСМАШ» (Санкт-Петербург), пятое поколение. Блоки имеют прямого привода или мультипликаторную схему, роторы N-профиля из углеродистой стали СТ45 с асимметричным профилем и соотношением зубьев 5:6. В конструкции используются высокотемпературные подшипники SKF (Швеция) или Nachi (Япония) — до 8 штук на блок, а также манжеты SIMRIT с двойной уплотнительной губой из PTFE. Оптимизированные профильные зазоры позволяют блоку стабильно работать в жестких условиях (высокие и низкие температуры) на российских компрессорных маслах. Заявленный ресурс винтового блока — не менее 60 000 моточасов.

Производительность и практические возможности

Производительность на входе составляет 3500 л/мин (3,5 м³/мин), максимальное рабочее давление — 7 атм (0,7 МПа). Важно понимать: указанная производительность — это объем всасываемого воздуха, а не выходной поток на потребителе. Реальный расход сжатого воздуха на выходе будет зависеть от давления, температуры и состояния воздушного фильтра. Компрессор не оснащен ресивером, поэтому для сглаживания пульсаций и создания запаса воздуха при работе с инструментом с высоким пиковым потреблением рекомендуется устанавливать дополнительную ресиверную емкость (приобретается отдельно). Модель способна питать несколько единиц пневмоинструмента среднего потребления: отбойные молотки, гайковерты, шлифмашинки, продувочные пистолеты, а также обеспечивать работу пневмоприводов на промышленных объектах.

Топливная система и автономность

Топливные баки производства «Резервуар» (Россия) — листосварные, с перегородками, поплавковыми датчиками уровня и приемными фильтрами. Объем бака на данной модели уточняется в документации, но стандартный диапазон для станций этой серии — от 80 до 1000 литров. При необходимости возможна установка дополнительных топливных емкостей (опция). Это позволяет организовать длительную непрерывную работу без дозаправки на удаленных объектах.

Система управления и защита

Приборный щит выполнен ударопрочным, рассчитан на работу при экстремальных температурах и высокой влажности, устойчив к резким перепадам. Управление интуитивно понятное: минимум кнопок и переключателей. На щите расположены:

• манометр давления в пневмосистеме;


• указатель уровня топлива;


• контрольная лампа заряда аккумуляторной батареи;


• кнопка предпускового подогрева.

Встроены датчики аварийной защиты: минимального давления масла дизеля, перегрева дизеля и перегрева компрессора. Электрические цепи защищены предохранителями. Система автоматически остановит работу при достижении критических параметров, предотвращая поломку дорогостоящих узлов.

Транспортировка и установка

Компрессор поставляется на сварной раме без прицепа. Для перемещения по объекту предусмотрена центральная стойка подъема (опционально). При необходимости стационарной установки или частой смены места работ можно дополнительно заказать одноосный или двухосный прицеп с регулируемым по высоте дышлом (с предоставлением ПТС и ПСМ). Габаритные размеры станции: 1642 мм (ширина), 1286 мм (глубина), 989 мм (высота). Вес — 730 кг. Для погрузки/разгрузки требуется погрузчик или кран-манипулятор соответствующей грузоподъемности.

Особенности эксплуатации

Станция допускает работу в продолжительном режиме. В условиях высокой запыленности (до 20 мг/м³) требуется своевременная замена воздушных фильтров. При температурах ниже -25°C необходима установка предпускового подогревателя. Для продления ресурса винтового блока рекомендуется использовать только масла, одобренные производителем (российские или импортные аналоги с соответствующими допусками). Запасные части для ремонта винтовых блоков «АРМ» доступны в наличии у производителя.

Итоговые соображения

ЗИФ ПВ-3,5/0,7 F — это надежная, ремонтопригодная станция для профессионального применения в условиях, где требуется автономный источник сжатого воздуха среднего давления. Модель сочетает проверенный дизельный двигатель FAW, высокоресурсный винтовой блок петербургского производства и продуманную систему защиты. Основные ограничения: отсутствие ресивера в базовой комплектации (требует внешней емкости при работе с инструментом с неравномерным потреблением) и необходимость дооснащения прицепом для мобильности на дорогах общего пользования. При выборе стоит учитывать реальную потребность в производительности — 3,5 м³/мин достаточно для большинства строительных и ремонтных задач средней тяжести, но для одновременной работы тяжелых отбойных молотков может потребоваться станция большей мощности.
