Лазерный датчик расстояния RGK DP302

Назначение и область применения

Лазерный датчик расстояния RGK DP302 757485 — это бесконтактное измерительное устройство промышленного типа, предназначенное для интеграции в автоматизированные системы и стационарные установки. В отличие от бытовых дальномеров, данная модель не является автономным инструментом для ручных замеров, а выступает компонентом для непрерывного контроля расстояний, размеров и положений объектов в производственных процессах. Датчик фиксирует удаление до поверхности в диапазоне от 20 см до 30 метров, обеспечивая измерение с точностью ±2 мм на всём рабочем отрезке. Это позволяет применять его для таких задач, как проверка толщины изделий на конвейере, контроль наполнения резервуаров, отслеживание деформаций конструкций, позиционирование механизмов и мониторинг габаритов продукции.

Конструктивные особенности и эксплуатационные возможности

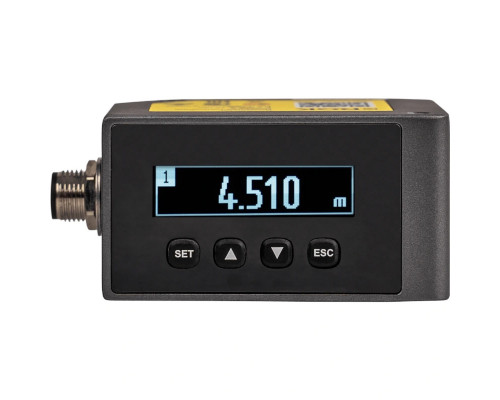

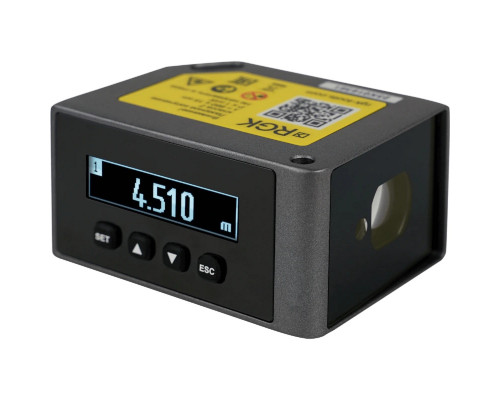

Корпус датчика выполнен из цинкового сплава, что обеспечивает механическую прочность и устойчивость к вибрациям и ударам в условиях цеха или промышленной площадки. Степень защиты IP67 гарантирует полную герметичность от проникновения пыли и защиту от временного погружения в воду — устройство можно эксплуатировать в помещениях с высокой влажностью, запылённостью или при наружной установке. Встроенный матричный экран и кнопки управления позволяют выполнять базовую настройку и визуальный контроль параметров непосредственно на месте без подключения к внешнему оборудованию.

Датчик оснащён видимым лазером класса 2 (безопасен для глаз при случайном кратковременном попадании луча), который формирует чёткий маркер на поверхности цели. Это даёт возможность визуально убедиться в правильности точки наведения, что особенно важно при измерении удалённых или мелких объектов. Прецизионная оптика обеспечивает стабильный сигнал даже на сложных поверхностях.

Подключение и совместимость

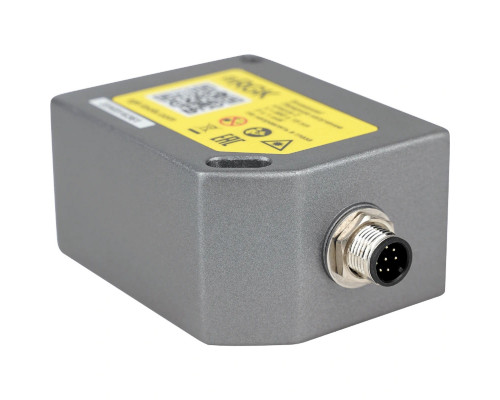

Связь датчика с внешними устройствами сбора данных (контроллерами, ПЛК, панелями управления) и подача питания от источника постоянного тока осуществляется через комплектный соединительный кабель с 8-контактным штепсельным разъёмом на корпусе. Модель не оснащена модулем Bluetooth, поэтому передача данных возможна только по проводному интерфейсу. При проектировании системы необходимо учитывать наличие соответствующего разъёма и совместимость протоколов обмена — уточните эти параметры перед интеграцией.

Практические ограничения и важные нюансы

При выборе модели стоит обратить внимание на следующие аспекты:

• Диапазон измерений: минимальное расстояние составляет 20 см, что накладывает ограничение на работу с объектами, расположенными ближе этого порога.


• Точность: заявленная погрешность ±2 мм характерна для всего диапазона до 30 м, однако на сильно отражающих или, наоборот, матовых и тёмных поверхностях результат может незначительно варьироваться — рекомендуется тестирование на реальных материалах.


• Автоотключение: функция автоматического выключения продлевает срок службы компонентов и снижает энергопотребление, но её необходимо учитывать при настройке режимов работы в автоматизированной системе.


• Отсутствие госреестра: датчик не внесён в государственный реестр средств измерений, поэтому его применение для официальных поверок или сертификационных замеров может быть ограничено.

Комплектация и габариты

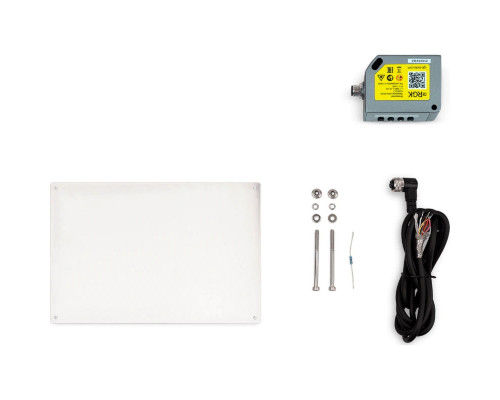

Устройство поставляется в упаковке размерами 165×55×235 мм, общий вес с упаковкой — 0,72 кг. Сам датчик имеет компактные размеры (88,45×40×59,3 мм) и массу 315 г, что упрощает его монтаж в ограниченном пространстве. В комплект входит соединительный кабель с 8-контактным разъёмом — убедитесь, что его длины достаточно для вашей схемы размещения.
