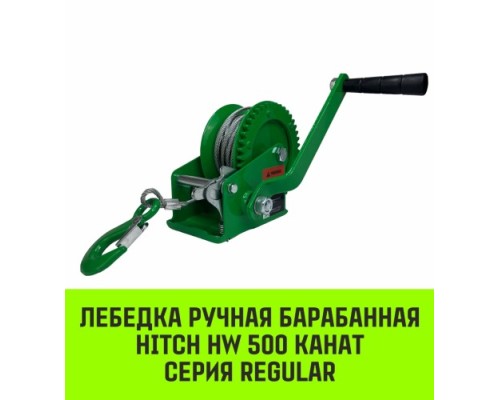

Лебедка барабанная HITCH HW 500, 500 кг, канат 10 м

Ручная лебедка для перемещения грузов до 500 кг

Лебедка барабанная HITCH HW 500 — это механическое тяговое устройство, предназначенное для перемещения несамоходных грузов в горизонтальной плоскости. Её ключевая задача — обеспечить контролируемое подтягивание или волочение предметов там, где использование мускульной силы вручную неэффективно, неудобно или невозможно. Модель HW 500 с тяговым усилием до 500 кг и 10-метровым канатом в комплекте представляет собой сбалансированное решение для периодических работ в условиях мастерской, гаража, стройплощадки или склада.

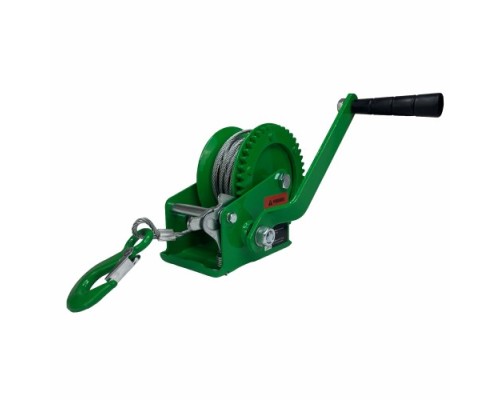

Конструкция и принцип работы

В основе лебедки лежит стальной корпус, обеспечивающий жёсткость и долговечность всей конструкции. Барабан, на который наматывается трос, жёстко зафиксирован на оси с помощью гайки с нейлоновой вставкой, предотвращающей самопроизвольное откручивание от вибраций. Привод осуществляется через рукоятку длиной 210 мм, которая передаёт усилие на зубчатый механизм. Особенность модели — трещоточный механизм с функцией холостого хода. Это означает, что оператор может качать рукоятку вперёд-назад на полный ход, не перехватывая её, что значительно ускоряет работу. Механизм также имеет храповой стопор, который надёжно фиксирует груз в любой промежуточной позиции и предотвращает обратную раскрутку барабана под нагрузкой.

Расшифровка ключевых характеристик и их практическое значение

Цифры в спецификации напрямую определяют возможности и сферу применения инструмента.

• Тяговое усилие 500 кг: Это максимальная рекомендуемая нагрузка на крюк при статическом или медленном перемещении по относительно ровной поверхности. Важно понимать, что это не предел прочности самой лебедки, а эксплуатационный параметр. Для перемещения груза массой в 500 кг по реальной поверхности с трением потребуется усилие, меньшее этого значения. Запас прочности обеспечивает безопасность и долгий срок службы. Не предназначена для вертикального подъёма людей или грузов над зоной нахождения людей.


• Длина троса 10 м, диаметр 4.2 мм: Десяти метров обычно достаточно для большинства задач в ограниченном пространстве: вытянуть автомобиль на рампу, подтянуть кран-балку, переместить станок по цеху, затянуть конструкцию. Трос стальной, оцинкованный, со стальным сердечником. Оцинковка обеспечивает защиту от коррозии при хранении и работе в неидеальных условиях (гараж, улица под навесом). Диаметр 4.2 мм — оптимален для заявленной нагрузки, обеспечивая баланс между гибкостью, удобством работы руками и прочностью.


• Усилие на ручку (max) 85 Н: Это примерно 8.5 кг силы, которое необходимо приложить к рукоятке на её конце для создания максимального тягового усилия в 500 кг. Длина рычага в 210 мм и передаточное число механизма позволяют развивать высокое тяговое усилие при относительно комфортном физическом воздействии. Однако для длительной работы с максимальной нагрузкой требуется определённая физическая подготовка оператора.


• Вес 3.46 кг: Лебедка обладает достаточной массой для устойчивости под нагрузкой, но при этом остаётся переносной. Её можно без труда перемещать между объектами или закрепить стационарно на верстаке, балке или специальной раме.

Комплектующие и элементы безопасности

Лебедка поставляется в полностью готовом к работе виде, включая канат и грузозахватный орган.

• Крюк из легированной стали с защёлкой безопасности: Крюк рассчитан на высокие нагрузки. Предохранительная защёлка (замок) предотвращает случайное соскальзывание стропы, карабина или другого соединительного элемента с крюка, что критически важно для безопасной эксплуатации.


• Пластиковая рукоятка: Эргономичная рукоятка обеспечивает надёжный хват, уменьшает скольжение руки и вибрацию. Она рассчитана на работу в перчатках.


• Бирка с серийным номером и механическим классом: Наличие уникального идентификатора и маркировки по стандарту (например, EN 13157) подтверждает, что изделие прошло контроль и соответствует определённым нормам безопасности для ручных лебёдок.

Области применения и типичные задачи

HITCH HW 500 — универсальный инструмент для решения широкого круга задач, где требуется контролируемое перемещение.

• Автомобильное хозяйство и гараж: Буксировка неисправного автомобиля в мастерской, натяжение троса при самодельных подъёмных устройствах (для двигателей, КПП), вытягивание кузовных панелей.


• Строительство и монтаж: Подтягивание деревянных или металлических конструкций (стропил, ферм) в проектное положение, перемещение тяжелых строительных материалов (бетонных колец, блоков) по горизонтали на небольшое расстояние, натяжение тросов и кабелей.


• Склад и логистика: Перемещение станков, тяжелого оборудования, упакованных паллет по полу.


• Сельское хозяйство и дача: Вытягивание застрявшей техники (только для лёгких случаев и с правильным использованием полиспаста и якоря), перемещение бревен, натяжение ограждений.


• Судоходство и причалы: Подтягивание лодок, катеров к берегу или причалу.

Ограничения и важные условия эксплуатации

Для безопасной и долговечной работы необходимо учитывать следующие моменты:

• Не для вертикального подъёма грузов над людьми: Лебедка предназначена в первую очередь для горизонтального перемещения (волочения). Использование её в качестве подъёмного механизма для грузов, зависающих в воздухе, допустимо только при статической фиксации и при условии, что под грузом нет людей, а сама лебедка надёжно закреплена на конструкции, рассчитанной на вес груза с запасом.


• Требуется надёжное крепление: Корпус лебедки имеет монтажные отверстия. Перед работой её необходимо жёстко и прочно закрепить на неподвижном основании (бетонный пол с анкерами, мощный верстак, специальная рама, прочная балка). Крепление должно выдерживать тяговое усилие с запасом.


• Учёт реального усилия: При перемещении груза по грунту, песку, неровному полу реальное требуемое усилие может быть значительно выше из-за трения. Рекомендуется иметь запас по тяговому усилию минимум в 1.5 раза от расчетного.


• Регулярный осмотр: Перед каждым использованием необходимо проверять состояние троса (отсутствие обрывов проволок, сильной деформации), надёжность крепления крюка и защёлки, работу трещоточного механизма и стопора.


• Работа с канатом: При намотке следите за равномерной укладкой витков на барабан. Не допускайте перекручивания троса. Используйте защитные перчатки при работе с тросом во избежание заноз от металлической проволоки.

Комплектность и упаковка

Изделие поставляется в собранном виде, готовое к креплению и использованию. В комплект входит сама лебедка с уже установленным на барабан оцинкованным 10-метровым тросом и крюком. Упаковка — картонная коробка габаритами 140x230x180 мм, которая обеспечивает сохранность при транспортировке и может использоваться для хранения.
