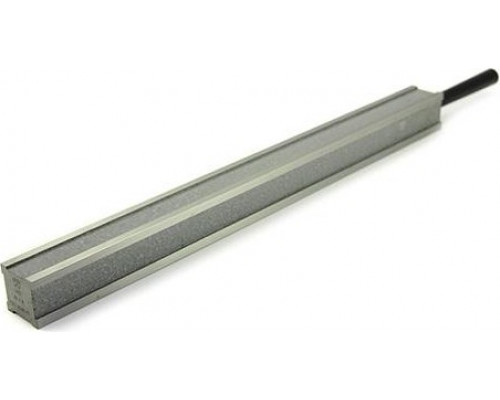

Линейка лекальная КАЛИБРОН ЛЧ-200 кл.0 75376

Назначение и конструктивные особенности

Линейка лекальная КАЛИБРОН ЛЧ-200 кл.0 75376 представляет собой специализированный измерительный инструмент, предназначенный для контроля прямолинейности и плоскостности поверхностей. Модель с классом точности 0 относится к эталонным средствам измерений, что позволяет использовать её в качестве образцовой меры при проверке качества обработки деталей, поверке других измерительных инструментов и настройке оборудования. Длина 200 мм делает её удобной для работы с небольшими и средними по размеру заготовками — от направляющих станков до прецизионных плит и столов.

Инструмент выполнен в виде узкой стальной пластины с двумя рабочими гранями — лекальной (острой) и тупой. Лекальная грань имеет радиус скругления менее 0,1 мм, что позволяет выявлять зазоры до 0,002 мм при проверке «на просвет» или с помощью щупа. Тупое ребро предназначено для контроля методом «на краску» — при нанесении тонкого слоя красителя на поверхность линейки и её перемещении по контролируемой плоскости.

Практические возможности и ограничения

Основное применение модели ЛЧ-200 — проверка прямолинейности длинных сторон, пазов, направляющих и стыков. Благодаря высокой жёсткости корпуса (вес 0,77 кг) и классу точности 0, линейка обеспечивает минимальную погрешность измерения, что критично для инструментальных цехов и лабораторий качества. При работе методом «на просвет» оператор оценивает величину светового зазора между лекальной гранью и проверяемой поверхностью — чем меньше зазор, тем выше точность обработки.

Важно учитывать, что лекальные линейки чувствительны к деформациям и требуют аккуратного хранения. Из-за малой толщины рабочей части инструмент не предназначен для измерения грубых поверхностей с заусенцами или крупными неровностями — это может повредить острую грань. Для контроля плоскостности крупных изделий (свыше 300–400 мм) рекомендуется использовать более длинные модели или поверочные плиты.

Особенности выбора и эксплуатации

При выборе данной модели обращайте внимание на состояние рабочих граней — на них не должно быть забоин, царапин и следов коррозии. Класс точности 0 гарантирует отклонение от прямолинейности не более 0,002 мм на всей длине, что подтверждается паспортом и клеймом поверки. Линейка поставляется в упаковке, предотвращающей механические повреждения при транспортировке (габариты упаковки: 310×40×60 мм), однако для длительного хранения рекомендуется использовать специальный футляр или чехол, исключающий контакт с другими инструментами.

Для поддержания точности измерений рабочие поверхности необходимо регулярно очищать от загрязнений мягкой безворсовой тканью, смоченной в уайт-спирите или специальном обезжиривателе. Не допускается использование абразивных материалов и агрессивных химических составов. При длительном простое инструмент следует хранить в сухом помещении с относительной влажностью не более 60% и температурой 18–23°C, предварительно смазав грани тонким слоем технического вазелина.
