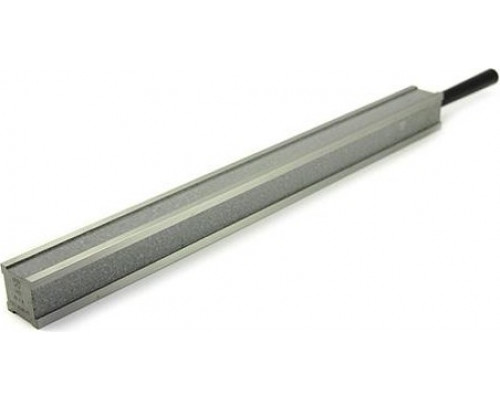

Линейка лекальная КАЛИБРОН ЛЧ-320 кл. 1 75340

Назначение и сфера применения

Линейка лекальная КАЛИБРОН ЛЧ-320 кл. 1 75340 представляет собой специализированный измерительный инструмент, предназначенный для контроля прямолинейности и плоскостности поверхностей, а также для проверки отклонений от геометрической точности при сборке и настройке оборудования. Модель с длиной 320 мм оптимальна для работы с небольшими деталями, направляющими станков, прецизионными столами и измерительными плитами. Инструмент востребован в машиностроении, приборостроении, ремонтных мастерских и лабораториях качества, где требуется высокая точность проверки геометрии.

Конструктивные особенности и класс точности

Класс точности 1 означает, что отклонение рабочей поверхности линейки от прямолинейности не превышает установленных нормативов для данного класса. На практике это гарантирует надежный контроль с погрешностью, достаточной для большинства технических измерений в условиях цеха или отдела технического контроля. Лекальное исполнение подразумевает наличие острой измерительной кромки, что позволяет выявлять зазоры между линейкой и проверяемой поверхностью на просвет. Конструкция изготавливается из инструментальной стали, прошедшей термическую обработку, что обеспечивает стабильность формы и износостойкость при длительной эксплуатации.

Практические возможности и ограничения

Основное применение линейки — метод «на просвет» или с использованием щупов. Благодаря длине 320 мм она позволяет оценивать прямолинейность участков деталей средней длины, например, направляющих скольжения, стыковочных плоскостей корпусов или рабочих поверхностей измерительных приборов. Важно учитывать, что лекальная линейка не предназначена для измерения абсолютных размеров (длины, ширины) — это инструмент для контроля формы и взаимного расположения поверхностей. Инструмент требует аккуратного хранения в футляре или чехле во избежание повреждения рабочей кромки и потери точности.

Ключевые параметры выбора

• Длина 320 мм: подходит для деталей среднего размера, позволяет проверять прямолинейность на участках до 300 мм. Для более крупных объектов потребуется линейка большей длины.


• Класс точности 1: обеспечивает достаточную точность для большинства производственных задач, но уступает линейкам класса 0 или 00, которые используются в эталонных измерениях.


• Масса около 0.10 кг: инструмент легкий, что упрощает работу, но требует фиксации при проверке вертикальных поверхностей.


• Производитель КАЛИБРОН: гарантирует соответствие стандартам и стабильное качество обработки измерительных граней.

Особенности эксплуатации

Перед использованием необходимо убедиться в чистоте рабочей кромки и проверяемой поверхности — даже мелкие загрязнения искажают результат. Линейку следует прикладывать к детали всей длиной измерительной кромки, избегая перекосов. При контроле на просвет оценка производится визуально по равномерности световой щели. Для количественной оценки зазора применяются щупы или индикаторы. После работы инструмент очищают от загрязнений, смазывают тонким слоем антикоррозийного масла и хранят отдельно от другого инструмента, чтобы избежать забоин.
