Назначение и область применения
Поверочная линейка KRAFTOOL 34277 ETALON длиной 600 мм — это инструмент для контроля прямолинейности плоских поверхностей. Она применяется при проверке направляющих станочного оборудования, столов, плит и других базовых деталей машин. Модель относится к классу точности 1, что делает её пригодной для работ с повышенными требованиями к геометрии — как в производственных цехах, так и в ремонтных мастерских. Линейка не предназначена для измерения линейных размеров, её задача — выявление отклонений от плоскости методом «на просвет» или с использованием щупа.
Конструктивные особенности

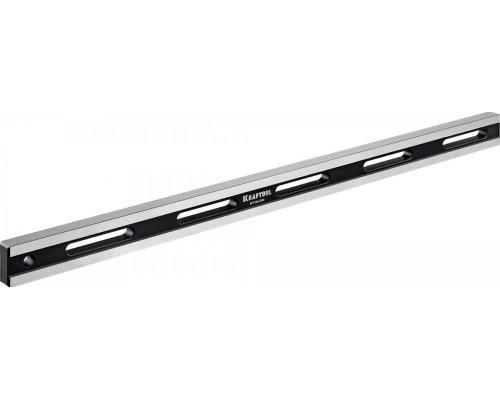

Линейка выполнена из закалённой легированной стали, что обеспечивает стабильность формы и износостойкость рабочих кромок. Двутавровый профиль (сечение 35х15 мм) придаёт жёсткость при относительно небольшом весе 2.45 кг — инструмент не прогибается под собственной массой, что критично при проверке длинных поверхностей. Измерительные края отшлифованы и механически шаброваны: шабрение создаёт сетку мелких впадин, которые удерживают смазку и позволяют точнее оценивать контакт с проверяемой деталью. Отверстия в корпусе упрощают подвешивание линейки для хранения и предотвращают деформацию при перепадах температуры.
Практические возможности и ограничения
Рабочая длина 600 мм подходит для контроля средних по размеру деталей — например, направляющих токарных станков или столов фрезерных станков. Для более протяжённых поверхностей потребуется линейка большей длины или использование вспомогательных средств (лекальных мостиков). Ширина 35 мм обеспечивает устойчивое положение на детали, но не позволяет работать в узких пазах. Линейка не имеет двусторонней шкалы — это чистый поверочный инструмент без разметки. Класс точности 1 означает, что допуск отклонения от прямолинейности составляет около 0.01–0.02 мм на метр, что достаточно для большинства ремонтных и сборочных операций, но не для эталонных лабораторных измерений (где требуется класс 0 или 00).
Что важно при выборе

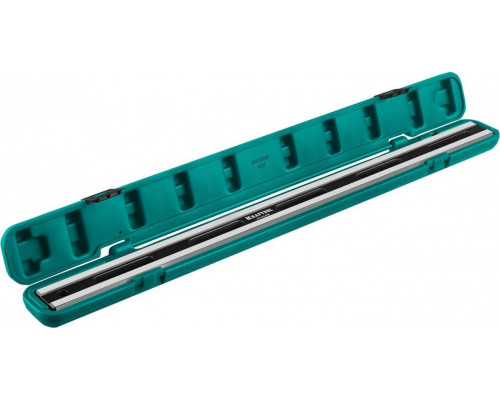

При работе с линейкой KRAFTOOL 34277 учитывайте, что её эффективность напрямую зависит от состояния проверяемой поверхности — она должна быть чистой и без заусенцев. Инструмент требует бережного хранения в вертикальном положении (через отверстия) или в специальном футляре, чтобы избежать повреждения шаброванных кромок. Масса 2.45 кг делает линейку удобной для переноски, но при длительном использовании может потребоваться фиксация на детали. Материал (сталь) чувствителен к коррозии — после работы протирайте линейку масляной ветошью. Это надёжный инструмент для регулярного контроля прямолинейности, но не универсальный измеритель — его задача исключительно проверка геометрии, а не определение размеров.
Характеристики
Габариты и вес
