Магнитный зажим заземления ESAB 300А с вращающимся контактом

Назначение и принцип работы

Магнитный зажим заземления ESAB 0700015910 — это ключевой элемент сварочной цепи, обеспечивающий надежный электрический контакт между обратным кабелем источника питания и свариваемой заготовкой. Его основная задача — создать безопасный и эффективный путь для сварочного тока, что является обязательным условием для качественной и стабильной дуги.

Конструктивные особенности и преимущества

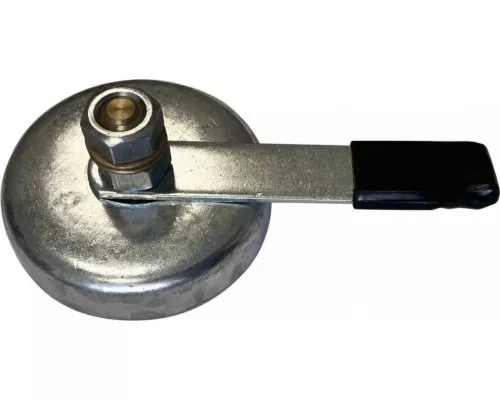

Данная модель оснащена вращающимся механизмом, который является ее ключевой особенностью. Эта конструкция позволяет зажиму свободно поворачиваться на месте крепления, предотвращая перекручивание и излом сварочного кабеля в процессе работы. Это увеличивает мобильность сварщика и срок службы кабельной сборки.

Сила неодимового магнита обеспечивает прочное крепление к стальным поверхностям, в том числе неровным, оцинкованным или покрытым легкой ржавчиной. Это гарантирует постоянство контакта и минимизирует риск его случайного отсоединения. Корпус и внутренние элементы спроектированы для эффективного теплоотвода, что предотвращает перегрев даже при интенсивной эксплуатации.

Технические параметры и их практический смысл

Номинальный ток в 300 А определяет рабочий диапазон модели. Этот параметр указывает на способность зажима длительно проводить ток силой до 300 ампер без критического перегрева.

Параметр ПВ (продолжительность включения) 35% является важным эксплуатационным ограничением. Он означает, что в рамках стандартного 10-минутного цикла зажим может работать под максимальной нагрузкой в 300 А суммарно 3.5 минуты, после чего требуется пауза для остывания. Это типовой режим для ручной дуговой сварки (MMA) и сварки в защитных газах (MIG/MAG) средней мощности. Для процессов, требующих постоянной работы на высоких токах (например, некоторые виды наплавки), необходимо учитывать этот цикл.

Область применения и ограничения

Зажим оптимально подходит для большинства сварочных работ в мастерских, на стройплощадках и в производственных цехах, где используются сварочные аппараты соответствующей мощности. Он эффективен при работе с крупными конструкциями из черных металлов.

Основное ограничение связано с природой магнита: зажим не предназначен для крепления к материалам, не обладающим ферромагнитными свойствами, таким как алюминий, нержавеющая сталь аустенитного класса, медь. Также его не рекомендуется использовать на сильно загрязненных маслом или толстым слоем окалины поверхностях без предварительной зачистки, так как это ухудшает контакт.

На что обратить внимание при выборе

При подборе данной модели необходимо сопоставить ее параметры с характеристиками сварочного оборудования и типичными задачами. Ключевые точки для проверки:

• Максимальный выходной ток вашего сварочного аппарата не должен систематически превышать 300 А.


• Тип выполняемых работ должен соответствовать циклу ПВ 35%.


• Наличие вращающегося узла особенно ценно при частых перемещениях вокруг заготовки или при работе в стесненных условиях.


• Следует убедиться в совместимости клеммы для подключения кабеля с вашей сварочной оснасткой.

Конструкция зажима, как правило, предполагает надежное болтовое соединение с кабелем, что исключает его нагрев в точке контакта. Вес в 0.70 кг указывает на сбалансированность модели: она обладает достаточной массой для устойчивости, но остается удобной для переноски.
