Инструмент для формирования прямоугольных отверстий в листовом металле

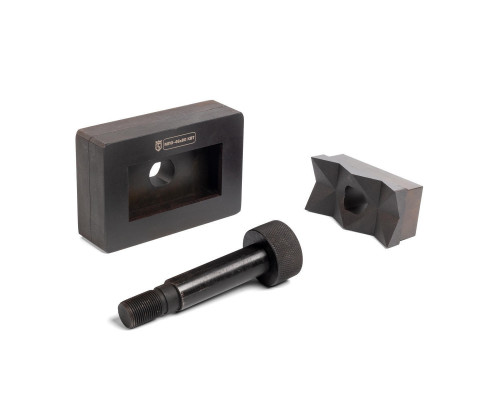

Матрица КВТ МПО-46х90 (артикул 65661) — это сменная рабочая часть гидравлического или ручного пробивного инструмента, предназначенная для создания прямоугольных отверстий заданного размера. Модель ориентирована на работу с листовыми материалами средней толщины, где требуется аккуратный и точный проем без деформации краев. В отличие от круглых матриц, прямоугольные версии востребованы при монтаже распределительных щитов, корпусов электрооборудования и металлических шкафов, где форма отверстия диктуется геометрией устанавливаемого модуля или кабельного ввода.

Практическое назначение и совместимость

Матрица 46х90 мм рассчитана на пробивку отверстий под прямоугольные элементы, например, под установку электрических розеток, выключателей, клеммных колодок или прямоугольных кабельных вводов. Размер 46х90 мм является одним из стандартных для монтажа модульного оборудования в металлических корпусах. Инструмент работает в паре с пробивным пуансоном соответствующего профиля и гидравлическим приводом (насосом) или ручным прессом. Важно: матрица не является универсальной — она совместима только с пробивными наборами, которые поддерживают прямоугольные матрицы данного посадочного размера и формы хвостовика.

Конструктивные особенности и ограничения

Рабочий размер: 46х90 мм — это размер самого отверстия, которое получается после пробивки. Учитывайте, что фактический проем может незначительно отличаться в зависимости от толщины и твердости материала.

Материал изготовления: Матрицы КВТ производятся из инструментальной стали, прошедшей термообработку. Это обеспечивает устойчивость к износу при работе с листовой сталью, алюминием и медью. Однако инструмент не предназначен для пробивки нержавеющей стали толщиной более 1,5 мм или высокопрочных сплавов — это может привести к сколу режущей кромки.

Ограничение по толщине: Для прямоугольных матриц критично соблюдать максимальную толщину материала. Обычно для данной модели она составляет до 2-3 мм для обычной стали. Превышение этого параметра ведет к заклиниванию или поломке оснастки.

Отсутствие универсальности: Матрица не подходит для пробивки отверстий в пластике, гипсокартоне или дереве — для этих материалов используются другие методы обработки (фрезерование, выпиливание).

На что обратить внимание при использовании

При работе с матрицей МПО-46х90 важно обеспечить надежную фиксацию листа, чтобы избежать смещения во время пробивки. Перед началом работ убедитесь, что матрица и пуансон соосны — перекос приводит к неравномерному износу и снижению качества отверстия. Также стоит помнить, что прямоугольные отверстия создают более высокую нагрузку на гидравлический инструмент по сравнению с круглыми, поэтому рекомендуется использовать насосы с достаточным усилием (обычно от 10 тонн). После пробивки края отверстия могут иметь небольшие заусенцы, которые легко удаляются напильником или зенковкой — это нормально для данного типа оснастки.

Сильные стороны модели

Точная геометрия режущей кромки, обеспечивающая чистый срез без рваных краев.

Стойкость к деформации при соблюдении рекомендованных режимов работы.

Возможность быстрой замены в полевых условиях без специального инструмента (при наличии соответствующего адаптера).

В целом, КВТ МПО-46х90 — это специализированная оснастка для профессионалов, которые регулярно сталкиваются с необходимостью аккуратного формирования прямоугольных проемов в металлических листах. Выбор этой модели оправдан, если размер 46х90 мм соответствует типовым задачам на объекте, а используемый пробивной инструмент поддерживает данную серию матриц.
