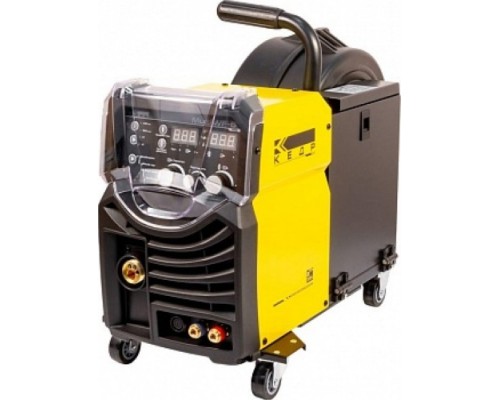

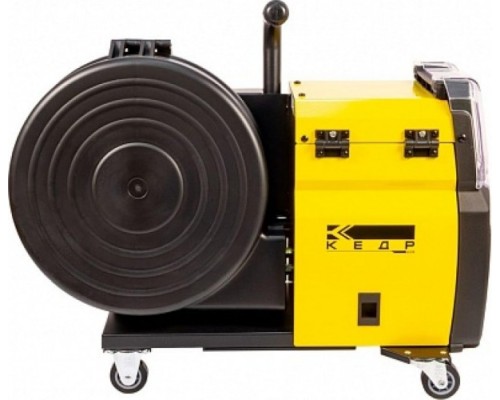

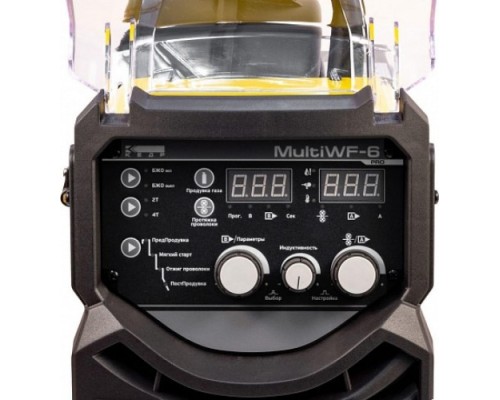

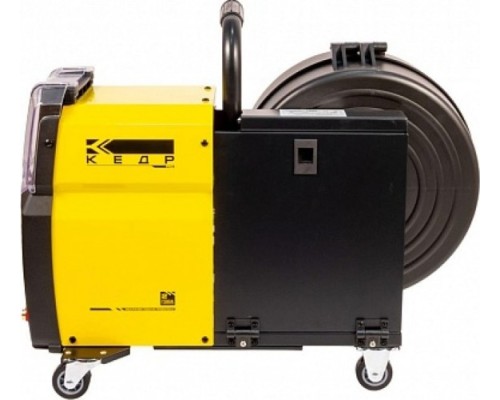

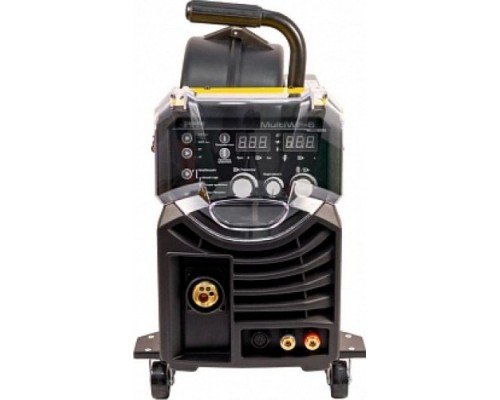

Механизм подачи проволоки Кедр MultiWF-6 для горелок MultiMIG

Промышленный механизм подачи для стабильной полуавтоматической сварки

Механизм подачи проволоки Кедр MultiWF-6 — это ключевой узел, обеспечивающий точность и надежность процесса при работе с цифровыми сварочными аппаратами серии MultiMIG-3500/5000S. Его основная задача — безупречная, без рывков и проскальзываний, подача сварочной проволоки от катушки к горелке, что напрямую определяет качество формируемого шва и общую стабильность сварки. Конструкция, рассчитанная на интенсивную эксплуатацию, делает эту модель специализированным решением для производственных участков, мастерских и сервисных центров, где важна бесперебойная работа оборудования.

Конструктивные особенности и принцип работы

В основе механизма лежит четырехроликовая система протяжки. Два ведущих и два прижимных ролика создают равномерное и мощное усилие на проволоку, минимизируя риск ее деформации и проскальзывания даже при высоких нагрузках. Такая схема особенно критична при работе с проволокой диаметром до 1.6 мм и порошковыми аналогами, которые требуют более точного контроля подачи. Корпус и основные компоненты выполнены с запасом прочности, что объясняет вес устройства в 18.7 кг — это не мобильный модуль, а стационарный, устойчивый узел, предназначенный для установки в постоянном рабочем месте.

Технические параметры и их практическая интерпретация

Габаритные размеры (620 мм в длину) указывают на серьезный размер узла, который необходимо учитывать при организации рабочего пространства. Механизм рассчитан на питание постоянным напряжением 24 В, что является стандартом для управления от цифровых источников тока указанных серий. Это означает, что устройство не является автономным и работает только в связке с совместимым сварочным аппаратом, который обеспечивает необходимое управляющее напряжение и сигналы.

Диапазон регулировки скорости подачи от 2 до 18 метров в минуту охватывает большинство технологических задач полуавтоматической сварки в среде защитных газов и без газа (порошковой проволокой). Минимальная скорость позволяет аккуратно вести шов в труднодоступных местах или при сварке тонкого металла, а максимальная — обеспечивает высокую производительность при наплавке или работе с толстыми заготовками.

• Диапазон диаметров проволоки (0.8 – 1.6 мм): Механизм универсален для наиболее распространенных в промышленности и ремонте типоразмеров. Для корректной работы необходимо использовать соответствующие наборы подающих роликов (канавки под конкретный диаметр), а также правильно настроить усилие прижима.


• Вес 18.7 кг: Вес подтверждает использование металлических компонентов и мощного двигателя, что является признаком долговечности и способности выдерживать продолжительные рабочие циклы.

Совместимость и область применения

Модель MultiWF-6 создана специально для интеграции с цифровыми сварочными аппаратами Кедр MultiMIG-3500S и MultiMIG-5000S. Использование с другими аппаратами, даже того же бренда, но иной серии, возможно только при условии полного соответствия интерфейсов управления и напряжений, что требует отдельной проверки. Механизм оптимально подходит для следующих задач:

• Постоянная работа на сборочных и производственных линиях в условиях цеха.


• Выполнение ответственных ремонтных работ, где критична стабильность параметров сварки.


• Работа с проволокой различного типа: стальной сплошного сечения, алюминиевой (требует специальных роликов и наконечников) и порошковой (самозащитной).

Особенности эксплуатации и важные замечания

При выборе и использовании данного механизма подачи необходимо учитывать несколько ключевых моментов. Устройство поставляется без кабелей и горелки — это исключительно механизм подачи, который становится частью системы. Его установка и настройка требуют понимания принципов работы полуавтомата.

Важно следить за соответствием диаметра установленных подающих роликов и используемой проволоки, а также за корректным усилием прижима — чрезмерное усилие деформирует проволоку, а недостаточное приводит к проскальзыванию. Регулярная очистка направляющих каналов и роликов от грязи, металлической пыли и смазки обязательна для поддержания стабильности подачи. Габариты и вес механизма подразумевают его стационарное размещение на надежной поверхности или специальной стойке.

Комплектность и упаковка

Изделие поставляется в индивидуальной упаковке, обеспечивающей защиту при транспортировке. Размеры упаковки (ширина 260 мм, высота 435 мм) и вес (18.70 кг) соответствуют параметрам самого товара. В базовую комплектацию, как правило, входит сам механизм подачи, возможно, с установленным одним набором роликов (чаще всего под популярный диаметр, например, 1.0 или 1.2 мм). Наличие дополнительных роликов, переходников или креплений необходимо уточнять отдельно, так как стандартный комплект может их не включать.
