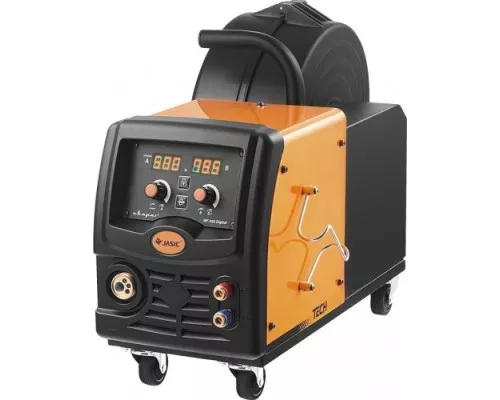

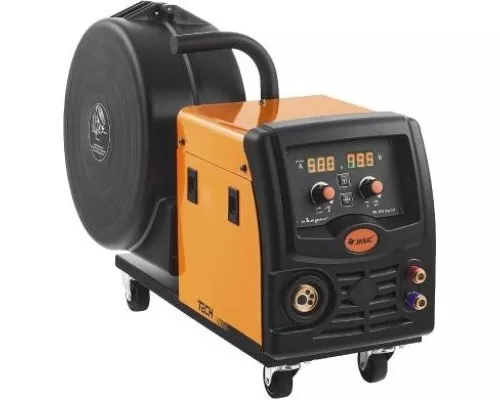

Механизм подачи проволоки Сварог TECH WF-502 Digital

Цифровой механизм подачи для полуавтоматической сварки

Механизм подачи проволоки СВАРОГ TECH WF-502 DIGITAL — это ключевой компонент для организации профессионального сварочного поста на основе инверторных источников питания серии TECH MIG DIGITAL. Его основная задача — обеспечить стабильную, точную и бесперебойную подачу сварочной проволоки с катушки к горелке, что напрямую определяет качество сварочного шва. Наличие сертификата НАКС РФ 00000099689 подтверждает, что устройство соответствует требованиям для использования на ответственных объектах, подконтрольных Национальному агентству контроля сварки.

Совместимость и область применения

Данный механизм подачи спроектирован для работы в паре с конкретными источниками питания. Он совместим исключительно с цифровыми сварочными аппаратами СВАРОГ TECH MIG 5000 DIGITAL (артикул N275) и TECH MIG 3500 DIGITAL (артикул N274). Это не универсальный механизм, а часть интегрированной системы, где управление скоростью подачи проволоки и другими параметрами осуществляется с панели источника питания. Такая связка оптимальна для стационарных сварочных постов в цехах, мастерских, на производственных участках, где требуется высокая производительность и стабильность процесса при работе с конструкционными сталями.

Конструктивные особенности и технические возможности

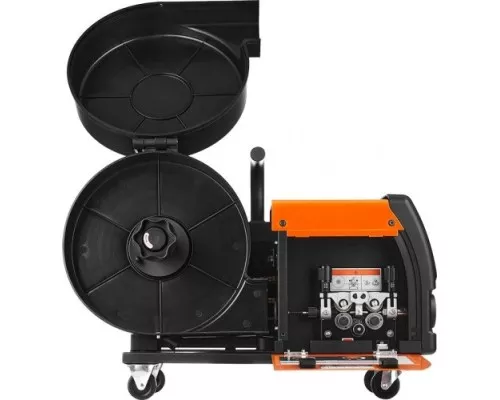

Четырехроликовый механизм подачи обеспечивает надежный захват и плавное движение проволоки, минимизируя риск ее деформации и проскальзывания даже при интенсивной работе. Механизм рассчитан на работу с проволокой диаметром 0.8, 1.0, 1.2 и 1.6 мм, что покрывает большинство задач — от сварки тонкого металла до выполнения швов с большим сечением. Важный параметр — ПВ (продолжительность включения) 60% при максимальной нагрузке. Это означает, что в течение 10-минутного цикла механизм может непрерывно работать 6 минут, после чего требуется 4 минуты для охлаждения. Такая характеристика указывает на его промышленную ориентацию для циклической, но не конвейерной работы.

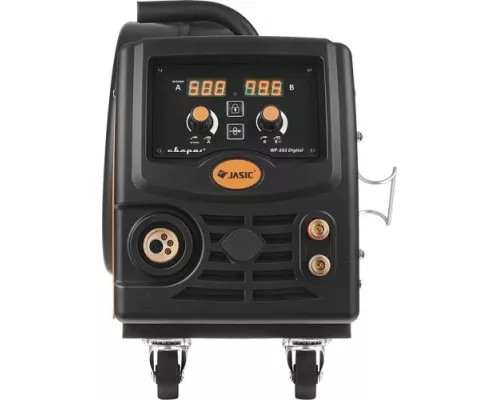

Возможность установки катушки массой до 20 кг — существенное преимущество, сокращающее частоту замены материала и увеличивающее время непрерывной работы оператора. Подключение к источнику питания и горелке осуществляется через стандартный евроразъём, что обеспечивает надежный контакт и совместимость с широким парком горелок соответствующего типа.

Практический смысл параметров и эксплуатация

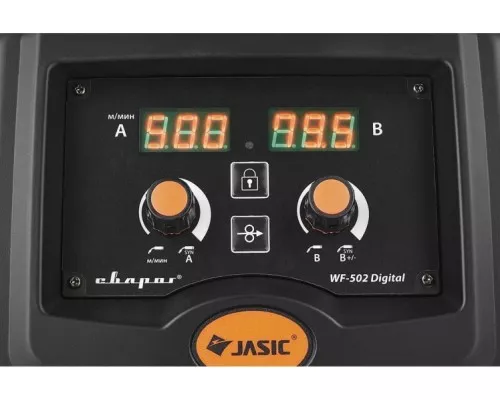

• Цифровое управление: Интеграция с цифровым источником позволяет точно выставлять и воспроизводить параметры подачи, сохранять программы для типовых операций, что повышает повторяемость и качество швов.


• Масса катушки 20 кг: Позволяет использовать крупные промышленные бобины, что экономически выгодно и снижает простои. Необходимо убедиться, что конструкция сварожного поста или тележки рассчитана на такой вес.


• Четыре приводных ролика: Обеспечивают равномерное усилие на проволоку, снижая вероятность ее заклинивания или образования петель. Важно правильно подбирать и устанавливать канавки роликов в соответствии с диаметром используемой проволоки.


• ПВ 60%: Показатель, критичный для планирования рабочих процессов. При выполнении длинных, непрерывных швов или работе на высоких токах необходимо следить за тепловым режимом механизма, чтобы не допустить перегрева и срабатывания защиты.


• Сертификат НАКС: Наличие аттестации НАКС является обязательным требованием при выполнении сварочных работ на объектах, подпадающих под действие нормативов Ростехнадзора (нефтегаз, мостостроение, котлонадзор и т.д.). Это делает механизм пригодным для использования сертифицированными сварщиками.

Ограничения и на что обратить внимание

Главное ограничение — строгая совместимость только с двумя моделями цифровых источников СВАРОГ. Он не будет работать с аналоговыми аппаратами или аппаратами других брендов без сложных переделок. Механизм поставляется без горелки, кабелей и источника питания — это отдельные компоненты системы. Его вес в 13.6 кг и габариты подразумевают стационарную или подвижную (на тележке) установку, он не предназначен для частого переноса вручную. Для корректной работы необходимо обеспечить чистоту проволоки, так как механизм чувствителен к окалине и грязи, которые могут засорять канал подачи и ускорить износ роликов и направляющих.
