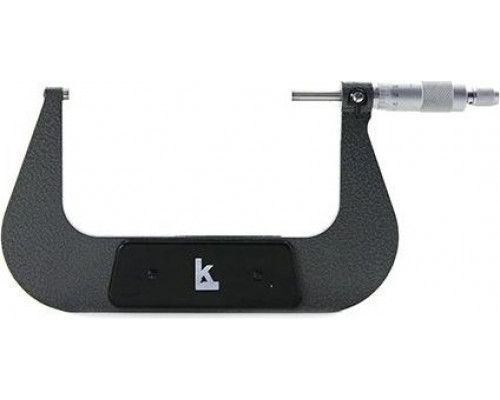

Микрометр КАЛИБРОН МК 25-50 кл.1 121893

Назначение и область применения

Микрометр КАЛИБРОН МК 25-50 кл.1 121893 — это ручной измерительный инструмент для определения наружных линейных размеров деталей с высокой точностью. Модель рассчитана на диапазон измерений от 25 до 50 мм и относится к первому классу точности, что подтверждает её пригодность для контроля ответственных соединений, валов, втулок и других цилиндрических или плоских поверхностей в машиностроении, металлообработке и ремонтных работах. Инструмент соответствует ГОСТ 6507-90, что гарантирует единство измерений на производстве.

Конструктивные особенности и точность

Основой прибора является прецизионный ходовой винт с шагом 0,5 мм, который обеспечивает плавное перемещение измерительной пятки. Отсчёт показаний ведётся по двум шкалам: миллиметровой на стебле и круговой на барабане. Цена деления барабана составляет 0,01 мм — это стандартный шаг для большинства задач, где требуется контроль размеров с точностью до сотых долей миллиметра. Погрешность измерения не превышает ±0,005 мм, что позволяет использовать микрометр для финишного контроля деталей после чистовой обработки.

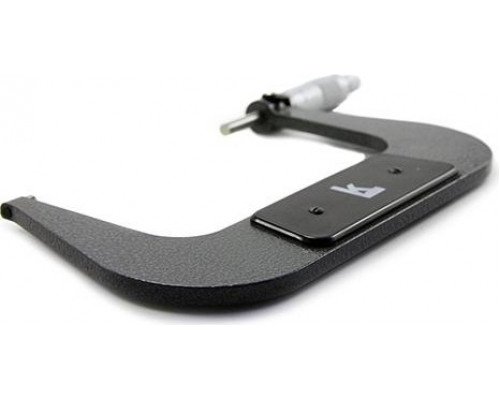

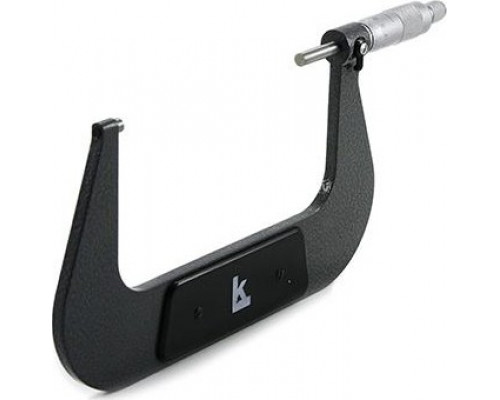

Измерительные поверхности оснащены твёрдым сплавом, что значительно повышает их износостойкость при контакте с закалёнными стальными или чугунными деталями. Скоба микрометра имеет термоизолирующие накладки, которые уменьшают тепловое расширение корпуса от рук оператора и снижают погрешность, вызванную нагревом. Конструкция скобы усилена для повышения жёсткости, что особенно важно при измерении деталей с большим поперечным сечением в верхней части диапазона (ближе к 50 мм).

Комплектация и начальная настройка

Для установки нулевого положения в комплект входит установочная мера (концевая мера длины) длиной 25 мм. Перед началом работы необходимо проверить совпадение нулевых штрихов на стебле и барабане при зажатии этой меры между измерительными поверхностями. При отклонениях выполняется регулировка с помощью специального ключа (обычно входит в комплект или приобретается отдельно). Важно: при измерении деталей с интервалом менее 25 мм (например, от 0 до 25 мм) используется другая модель микрометра — данная версия не позволяет выполнять замеры ниже 25 мм.

Практические ограничения и рекомендации

При работе с микрометром следует учитывать несколько факторов:

• Температурный режим: для достижения заявленной точности инструмент и измеряемая деталь должны иметь одинаковую температуру (около 20°C). Разница в 1°C может внести погрешность до 0,001 мм на каждые 10 мм длины.


• Усилие измерения: для обеспечения воспроизводимости результатов используется трещотка (фрикционная головка), которая ограничивает усилие прижатия. Не следует прилагать чрезмерное усилие — это деформирует деталь или инструмент.


• Диапазон измерений: модель охватывает только интервал 25-50 мм. Для меньших или больших размеров потребуется другой микрометр (например, МК 0-25 или МК 50-75).

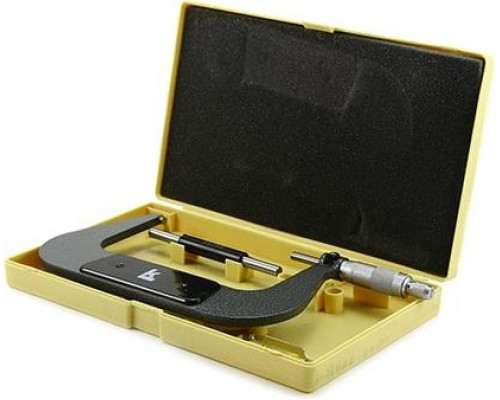

• Уход: после работы измерительные поверхности необходимо очищать от загрязнений и смазывать тонким слоем технического вазелина для предотвращения коррозии. Хранить инструмент следует в футляре при температуре от +10 до +30°C и влажности не более 80%.

Сравнение с альтернативами

В отличие от штангенциркулей, микрометр обеспечивает в 10 раз меньшую погрешность (0,005 мм против 0,05 мм) и позволяет измерять размеры с точностью до сотых долей миллиметра. Однако он требует более аккуратного обращения и не подходит для измерения внутренних размеров или глубин — для этих задач применяются нутромеры или глубиномеры. Выбор в пользу данной модели оправдан, когда требуется стабильный контроль диаметров валов, толщин стенок или других наружных поверхностей в диапазоне 25-50 мм с гарантированной точностью.
