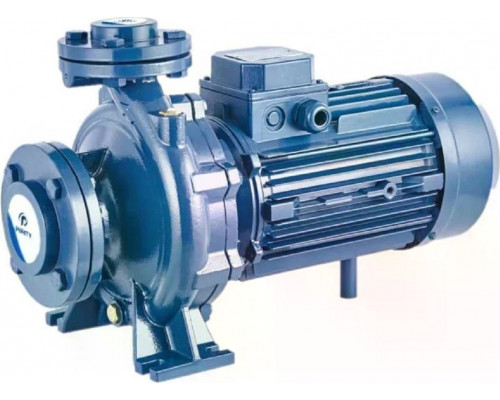

Моноблочный насос PURITY PSTC 50-160/75 100588893

Назначение и сфера применения

Моноблочный насос PURITY PSTC 50-160/75 100588893 представляет собой центробежное оборудование, предназначенное для перекачивания чистых, невзрывоопасных жидкостей, не содержащих механических или волокнистых включений. Среда не должна проявлять агрессивность к конструкционным материалам насоса, а её физико-химические свойства должны быть близки к воде. Модель оптимальна для систем отопления, горячего водоснабжения, циркуляции теплоносителя в закрытых контурах, а также для промышленных установок, где требуется стабильная подача жидкости с температурой от -10 до +120 °C.

Конструктивные особенности и ключевые компоненты

Насос выполнен в моноблочном исполнении, что означает объединение рабочего колеса и электродвигателя в едином корпусе. Это обеспечивает компактность и упрощает монтаж. В конструкции применяются:

• Электродвигатель IE3 с классом изоляции F и степенью защиты IP55. Двигатель адаптирован для работы с частотным регулированием, что позволяет гибко настраивать производительность системы и экономить электроэнергию. По умолчанию поставляется с круглым фланцем, квадратный вариант доступен по запросу.


• Высококачественный подшипник NSK, обеспечивающий снижение вибраций, шума и увеличение ресурса работы.


• Износостойкое механическое уплотнение, которое предотвращает утечки жидкости и выдерживает длительную эксплуатацию в рабочем диапазоне температур.

Технические параметры и их практический смысл

Основные характеристики модели определяют её возможности в реальных условиях:

• Мощность 7,5 Вт — указывает на энергопотребление, которое при правильном подборе режима работы позволяет минимизировать эксплуатационные расходы. Важно: мощность может быть указана для конкретного режима, фактическое потребление зависит от нагрузки.


• Напряжение 400/690 В — насос рассчитан на трёхфазное питание. Подключение к сети 400 В (звезда или треугольник) или 690 В (звезда) должно выполняться квалифицированным специалистом с учётом схемы соединения обмоток двигателя.


• Максимальное давление 104 атм — означает, что корпус и уплотнения выдерживают высокое давление в системе, что важно для многоэтажных зданий или промышленных контуров с большим гидравлическим сопротивлением. Однако рабочее давление должно быть ниже максимального с запасом.


• Диапазон температуры жидкости от -10 до +120 °C — позволяет использовать насос как в системах с холодной водой, так и в контурах с перегретым теплоносителем. При температурах ниже 0 °C необходимо предусмотреть защиту от замерзания.

Комплектация и монтажные особенности

В стандартный комплект поставки входят ответный фланец с прокладками и крепёжными элементами (метизами). Это упрощает установку и обеспечивает герметичность соединения. При монтаже важно учитывать:

• Насос предназначен для горизонтальной или вертикальной установки, но ориентация вала должна соответствовать рекомендациям производителя.


• Перед пуском необходимо убедиться в отсутствии воздуха в корпусе — для этого предусмотрена система заливки или воздухоотводчик.


• Из-за веса 420 кг (с упаковкой) требуется надёжное основание и использование подъёмного оборудования при монтаже.

Ограничения и важные замечания

При выборе модели PURITY PSTC 50-160/75 следует учитывать:

• Насос не предназначен для перекачивания агрессивных, взрывоопасных или содержащих твёрдые частицы жидкостей — это может привести к быстрому износу уплотнения и рабочих колёс.


• Работа с частотным преобразователем требует правильной настройки параметров, чтобы избежать перегрузок двигателя на низких оборотах.


• Габариты упаковки (660x320x71 мм) и вес 420 кг указывают на крупные размеры самого насоса, что необходимо учитывать при проектировании места установки и доступа для обслуживания.
