Мультиметр цифровой Ресанта YX-360 TRn

Назначение и принцип работы

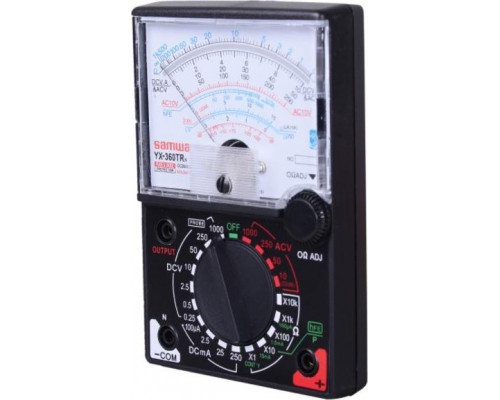

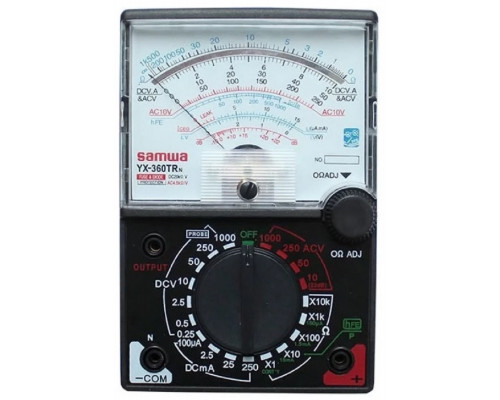

Мультиметр Ресанта YX-360 TRn — это аналоговый измерительный прибор со стрелочной индикацией, предназначенный для базовой диагностики электрических цепей и компонентов. В отличие от цифровых моделей, он отображает показания с помощью стрелки на шкале, что позволяет визуально оценивать динамику изменения сигнала (например, плавный рост или падение напряжения). Модель ориентирована на использование в быту, автосервисах, учебных лабораториях и при полевых работах, где важна наглядность измерений.

Основные измеряемые величины

Устройство позволяет измерять постоянное и переменное напряжение до 1000 В, постоянный и переменный ток до 10 А, а также сопротивление в диапазоне от 0,1 МОм до 20 МОм. Это покрывает большинство типовых задач: проверка напряжения в розетке, диагностика автомобильной проводки, измерение параметров блоков питания и бытовой техники.

Особенность модели — возможность тестирования диодов и транзисторов (измерение коэффициента усиления h21E при токе базы 10 мкА). Это полезно при ремонте электроники для быстрой проверки исправности полупроводниковых компонентов без использования специализированного оборудования.

Конструктивные особенности и защита

Мультиметр имеет встроенную комбинированную защиту от перегрузок и перенапряжений на всех пределах измерений. Это снижает риск выхода прибора из строя при случайном выборе неправильного режима или подключении к цепи с высоким напряжением. Однако стоит учитывать, что защита не является абсолютной — превышение максимальных значений (1000 В или 10 А) может повредить устройство.

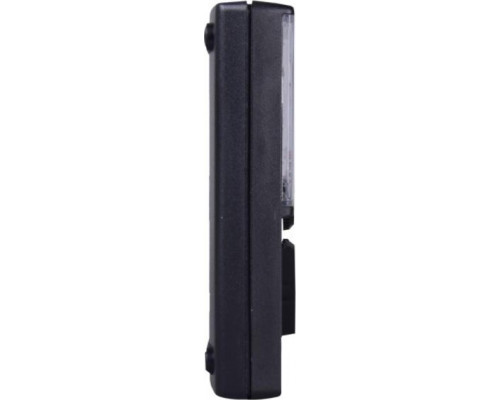

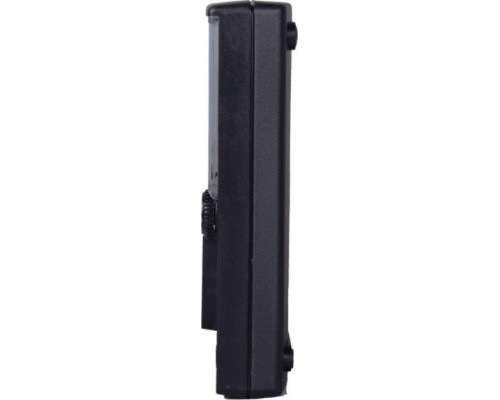

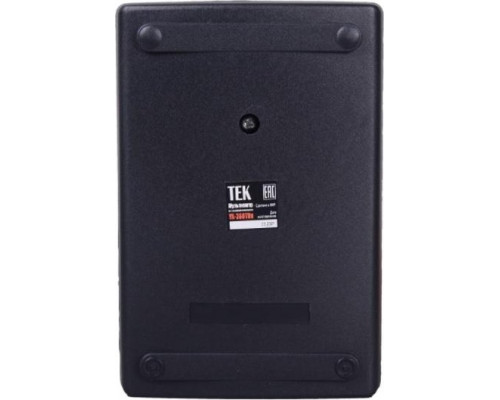

Корпус компактный (130×150×40 мм) и легкий (0,29 кг), что удобно для переноски. Прибор не внесен в государственный реестр средств измерений, поэтому не подходит для официальных поверок и коммерческого учета электроэнергии — он предназначен исключительно для технического обслуживания и ремонта.

Ограничения и практические нюансы

• Тип отображения: аналоговая стрелка требует аккуратного считывания показаний — необходимо учитывать угол обзора и точность шкалы. Для точных лабораторных измерений лучше подходят цифровые мультиметры.


• Диапазон рабочих температур: от 0 до 40 °С. При отрицательных температурах или сильной жаре точность может снижаться, а стрелочный механизм — работать некорректно.


• Измерение тока: максимальный ток — 10 А, но без указания времени непрерывной работы. Для длительных замеров больших токов желательно делать паузы, чтобы избежать перегрева внутренних шунтов.


• Сопротивление: минимальный порог 0,1 МОм (100 кОм), что не позволяет измерять низкоомные цепи (например, обмотки двигателей или предохранители) — для этого потребуется другой прибор.


• Поверка батарей: функция отсутствует, то есть мультиметр не проверяет степень заряда элементов питания.

Комплектация и готовность к работе

В стандартную упаковку входит сам мультиметр, измерительные щупы и инструкция. Для начала работы потребуется установить батарейку (обычно 9 В типа «Крона») — она не входит в комплект. Прибор готов к использованию сразу после подключения питания и выбора нужного режима переключателем.

Для кого подходит эта модель

Ресанта YX-360 TRn — хороший выбор для начинающих электриков, радиолюбителей и мастеров по ремонту, которым нужен недорогой и наглядный инструмент для базовых измерений. Аналоговая индикация удобна при настройке цепей с изменяющимися параметрами (например, регулировка напряжения или тока), где цифровой дисплей может «дрожать» или обновляться с задержкой. Однако для точных цифровых замеров или работы с низкоомными цепями лучше рассмотреть цифровые модели с соответствующими диапазонами.
