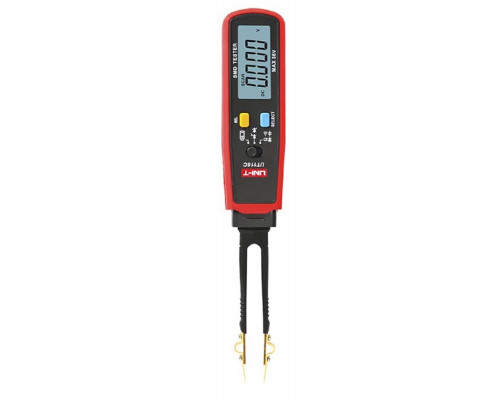

Мультиметр цифровой UNI-T UT116C для чип-компонентов (SMD-тестер) 13-0085

Компактный SMD-тестер для точной диагностики компонентов

Мультиметр цифровой UNI-T UT116C — это специализированный прибор, ориентированный на работу с чип-компонентами и поверхностным монтажом (SMD). В отличие от универсальных мультиметров, эта модель создана для быстрой и удобной проверки мелких деталей: резисторов, диодов, конденсаторов и светодиодов. Благодаря компактным размерам и весу всего 0.08 кг, устройство удобно держать в руке или носить в кармане, что особенно ценно при частых выездных задачах или работе за столом с плотным монтажом.

Ключевые возможности и практические сценарии

Прибор измеряет постоянное напряжение до 36 В, что покрывает большинство низковольтных цепей в электронике — от плат контроллеров до портативных устройств. Основное назначение UT116C — тестирование SMD-компонентов без выпаивания, где важна точность и наглядность. Дисплей с разрядностью 6000 отсчетов обеспечивает высокое разрешение показаний, что позволяет замечать малейшие отклонения параметров.

Встроенный режим измерения напряжения батарей до 10 мА пригодится для оценки состояния элементов питания (например, AAA или AA) под нагрузкой, а не на холостом ходу — это даёт более реалистичную картину их остаточного ресурса.

Особенности конструкции и эргономика

Ручка устройства поворачивается на 180 градусов, что даёт два преимущества: во-первых, вы можете расположить мультиметр под удобным углом для считывания показаний с дисплея, а во-вторых, упрощается доступ к диодам и светодиодам при проверке их полярности и целостности. Подсветка экрана помогает работать в условиях недостаточного освещения, например, при обслуживании оборудования в щитках или тёмных помещениях.

Питание осуществляется от двух элементов AAA (1.5 В), что стандартно для такого класса приборов. Важно учитывать: в комплект поставки батарейки могут не входить, поэтому их нужно приобрести отдельно. Устройство поддерживает режим «прозвонка» для быстрой проверки целостности цепей со звуковым сигналом, а также тест диодов и светодиодов.

Ограничения и что учесть при выборе

Максимальное измеряемое сопротивление составляет 60 МОм, а ёмкость — до 100 мкФ. Это означает, что прибор не подходит для проверки высокоомных изоляционных материалов или крупных электролитических конденсаторов большой ёмкости. Его сильная сторона — работа с типовыми SMD-компонентами в диапазоне от единиц ом до десятков мегаом и с конденсаторами малой и средней ёмкости (например, керамическими или танталовыми).

Вес мультиметра в упаковке указан как 0.18 кг, что включает сам прибор, щупы и документацию. Сам прибор лёгкий, но учитывайте, что для точных измерений SMD-компонентов потребуются тонкие щупы или специальные пинцеты-щупы (обычно приобретаются отдельно). Без них работать с мелкими выводами чип-резисторов или диодов будет неудобно.

Практические советы по эксплуатации

Для получения достоверных результатов при измерении сопротивления и ёмкости на плате убедитесь, что компонент не зашунтирован другими элементами схемы. Режим проверки батарей лучше использовать для элементов, которые уже эксплуатировались — это поможет отбраковать слабые источники питания. При тестировании светодиодов прибор позволяет определить их работоспособность и полярность, что ускоряет ремонт светотехники и индикаторных цепей.
