Назначение и область применения

Набор концевых мер длины (КМД) N 3 класса точности 1 (1-Н3) производства ЧИЗ (КировИнструмент) — это прецизионный инструмент для воспроизведения и хранения единицы длины. Модель 103765 представляет собой комплект плоскопараллельных плиток, используемых в качестве рабочих эталонов. Основное назначение — калибровка и поверка измерительных приборов (микрометров, штангенциркулей, индикаторов), настройка станков и контрольных приспособлений, а также выполнение точных разметочных и измерительных операций в лабораториях, ОТК и инструментальных цехах.

Конструктивные особенности и материалы

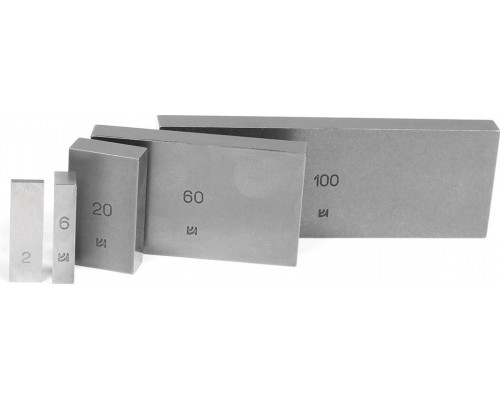

Каждая мера в наборе выполнена из высоколегированной стали, что обеспечивает высокую износостойкость и стабильность геометрических размеров в процессе эксплуатации. Рабочие поверхности плиток — две противоположные плоскости — имеют идеальную гладкость и высокую чистоту обработки. Благодаря этому обеспечивается плотное прилегание (притираемость) мер друг к другу, что позволяет собирать блоки требуемого размера без зазоров. Форма плиток — прямоугольный параллелепипед или круглый цилиндр в зависимости от номинала.

Практические возможности и ограничения

Набор N 3 позволяет составлять размеры в широком диапазоне благодаря ступенчатому шагу номиналов: от 0,001 мм, затем 0,01 мм, 0,1 мм, 0,5 мм, 1 мм и 10 мм. Это даёт возможность с высокой точностью набрать практически любой размер в пределах диапазона набора. Однако для сохранения максимальной точности рекомендуется соединять не более пяти мер в один блок, причём сборку следует вести в порядке убывания — от самой большой плитки к самой маленькой. Превышение этого количества может привести к потере точности из-за накопления погрешностей притирки.

Класс точности и условия применения

Класс точности 1 означает, что данный набор предназначен для использования в качестве «рабочего эталона» — то есть для поверки и калибровки рабочих средств измерений в лабораторных условиях и на контрольных пунктах. Это не эталон высшего разряда, но его точности достаточно для большинства задач производственного контроля и настройки оборудования. Важно учитывать, что для сохранения метрологических характеристик меры требуют бережного обращения: хранения в специальном футляре, защиты от коррозии и механических повреждений, а также регулярной очистки рабочих поверхностей перед притиркой.

Комплектация и упаковка

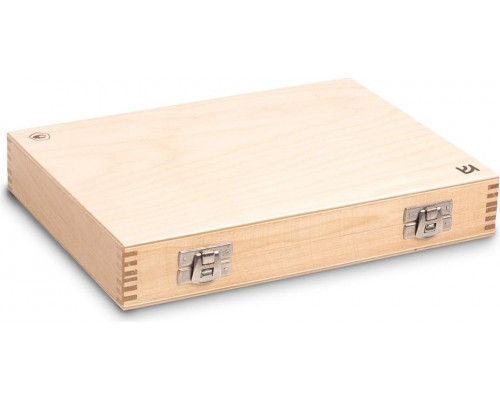

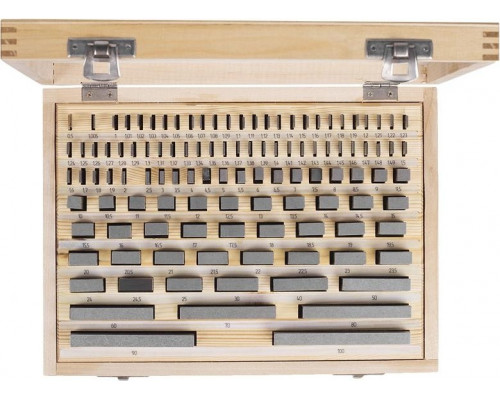

Набор поставляется в футляре, обеспечивающем защиту плиток от загрязнения и ударов. Вес набора составляет 1 кг, что удобно для транспортировки и хранения на рабочем месте. В комплект входят все меры, предусмотренные спецификацией набора N 3 класса 1, однако точный перечень номиналов следует уточнять в паспорте изделия.
