Набор для установки фаз ГРМ AFFIX для VAG, кейс, 16 предметов AF10321148C

Профессиональный инструмент для обслуживания ГРМ двигателей VAG EA888

Набор AFFIX AF10321148C представляет собой комплект специализированных приспособлений для точной установки фаз газораспределительного механизма на бензиновых двигателях VAG серии EA888. Инструмент разработан для выполнения работ по фиксации распределительных и коленчатого валов, регулировке натяжителей и замене сальников. В отличие от универсальных приспособлений, данный набор учитывает конструктивные особенности моторов 1.8 и 2.0 TSI/TFSI выпуска 2006–2013 годов, что исключает риск повреждения деталей при неправильной фиксации.

Совместимость и область применения

Набор ориентирован на 4-цилиндровые бензиновые двигатели EA888 объёмом 1.8 и 2.0 литра с 16 клапанами. Подходит для моторов с системами TSI и TFSI, устанавливаемых на автомобили Volkswagen, Audi, Skoda и Seat. Инструмент охватывает более 40 кодов двигателей, включая популярные серии BYT, CCTA, CCZA, CDAA, CAEB и другие. Важно: набор не предназначен для дизельных двигателей или моторов других серий — перед использованием необходимо убедиться, что код двигателя присутствует в списке совместимых.

Состав набора и назначение элементов

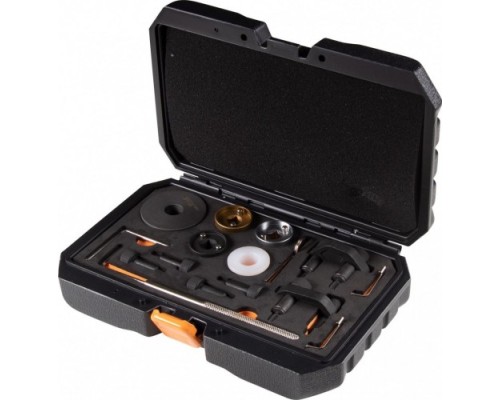

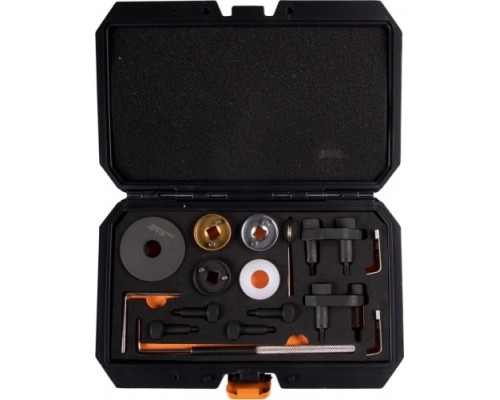

Комплектация включает 16 предметов, каждый из которых выполняет строго определённую задачу при обслуживании ГРМ:

• Штифт для фиксации плунжера натяжителя (OEM T40011) — блокирует плунжер гидронатяжителя цепи, предотвращая его самопроизвольное выдвижение при снятии цепи.


• Фиксаторы распредвалов (OEM T40271, 2 шт.) — удерживают распределительные валы в положении ВМТ, исключая их проворот при ослаблении цепи или замене фазорегуляторов.


• Фиксатор устройств натяжения поликлиновых ремней (OEM T10060A/T10060/T20167) — облегчает ослабление натяжителя ремня вспомогательных агрегатов без риска повреждения механизма.


• Стопор плунжера приводного ролика (OEM T40098) — фиксирует ролик натяжителя цепи в сжатом состоянии для удобства установки цепи.


• Оправка для запрессовки сальника коленвала (OEM T10354) — обеспечивает равномерное усилие при установке сальника, предотвращая перекос и деформацию.


• Оправка для запрессовки сальника двигателя (OEM T10368) — используется для установки сальника распределительного вала со стороны привода ГРМ.


• Ключи клапана фазорегулятора (OEM T10352, T10352/1, T10352/2, 3 шт.) — позволяют откручивать и затягивать центральные болты фазорегуляторов с разными типоразмерами головок.


• Инструмент для фиксации натяжителя (OEM T40267) — удерживает натяжитель цепи в сжатом положении при монтаже цепи на двигатель.


• Адаптеры для регулировки ползунов AVS (OEM T40196, 4 шт.) — предназначены для точной настройки системы изменения хода клапанов (Audi Valvelift System) на распредвалах.

Конструктивные особенности и практические преимущества

Все элементы набора изготовлены из инструментальной стали с антикоррозийным покрытием, что гарантирует длительный срок службы при интенсивной эксплуатации. Фиксаторы распредвалов имеют точную геометрию, повторяющую профиль пазов на валах, — это исключает люфт и погрешности при установке фаз. Ключи фазорегуляторов оснащены шестигранными профилями, соответствующими заводским допускам VAG, что предотвращает срыв граней болтов. Оправки для сальников имеют фаски, снижающие риск повреждения кромки сальника при запрессовке.

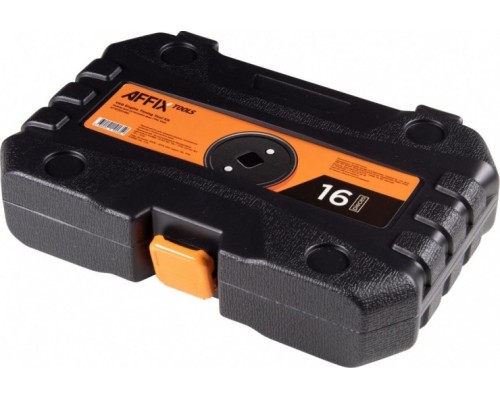

Набор поставляется в пластиковом кейсе с ложементами под каждый инструмент. Кейс компактен (180×60×280 мм) и удобен для хранения в мастерской или транспортировки. Вес 1.54 кг делает набор мобильным, не перегружая ящик с инструментом.

На что обратить внимание при использовании

Инструмент рассчитан исключительно на двигатели EA888 указанных годов выпуска. При работе с моторами после 2013 года или с изменённой конструкцией ГРМ (например, с иными типами фазорегуляторов) совместимость необходимо проверять отдельно. Набор не включает динамометрический ключ или моментные пластины — для затяжки болтов фазорегуляторов потребуется отдельный инструмент. Адаптеры AVS (T40196) применимы только для двигателей, оснащённых системой изменения хода клапанов — на моторах без AVS эти элементы не используются.
