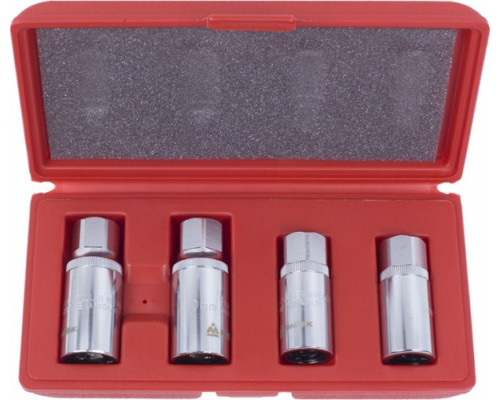

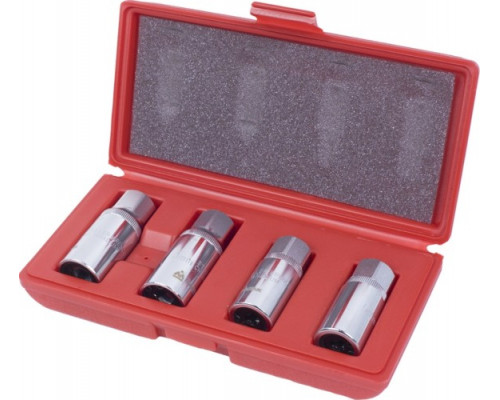

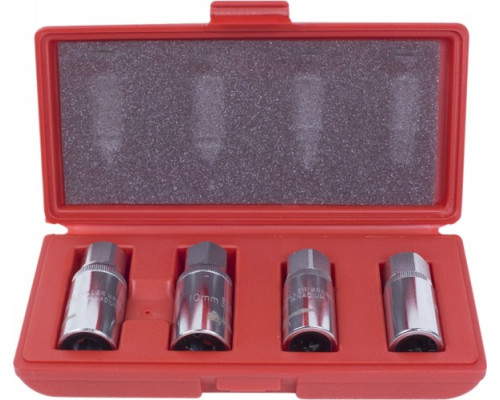

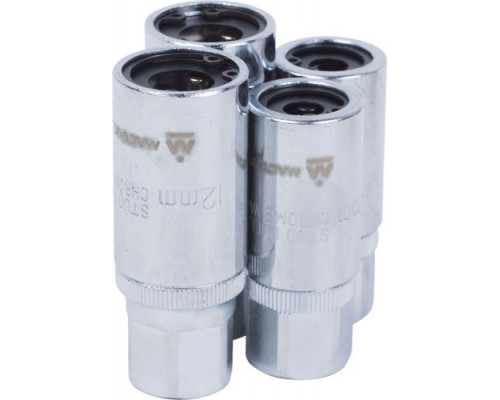

Набор экстракторов эксцентриковых МАСТАК 109-20004, 4 предмета

Назначение и принцип работы эксцентриковых экстракторов

Набор экстракторов МАСТАК 109-20004 предназначен для извлечения сломанных болтов, винтов, шпилек и других резьбовых крепежных элементов, которые обломились заподлицо с поверхностью или ниже неё. В отличие от обычных метчиков-экстракторов, эксцентриковая конструкция этих инструментов обеспечивает более надежное зацепление за счет смещения рабочей части относительно оси вращения. При вращении экстрактора происходит расклинивание в предварительно просверленном отверстии, что позволяет передавать на извлекаемый крепеж значительное усилие без риска проворачивания.

Состав и конструктивные особенности

В комплект входит 4 экстрактора, рассчитанных на работу с различными диаметрами поврежденного крепежа. Каждый инструмент имеет эксцентриковую рабочую часть с насечками, которая врезается в металл при вращении. Хвостовик выполнен в виде квадрата под стандартные воротки или трещотки — это позволяет прикладывать крутящий момент как вручную, так и с помощью механизированного инструмента. Компактные габариты упаковки (215×105×40 мм) и вес 0.78 кг делают набор удобным для хранения в ящике инструментального шкафа или для транспортировки на выездные работы.

Практические возможности и ограничения

Набор эффективен для извлечения крепежа из стали, чугуна и цветных металлов при условии, что резьбовое соединение не было повреждено коррозией полностью или деформировано. Перед использованием обязательно требуется просверлить центровочное отверстие в обломке — точность сверления напрямую влияет на успех извлечения. Эксцентриковые экстракторы лучше справляются с крепежом, который не закис в соединении, и требуют аккуратности при работе с хрупкими материалами (например, тонкостенные детали из алюминия) из-за высокого радиального усилия.

Сильные стороны модели

• Эксцентриковая геометрия обеспечивает более плотный контакт со стенками отверстия по сравнению с прямыми экстракторами, что снижает вероятность срыва инструмента.


• Квадратный хвостовик позволяет использовать стандартные воротки, трещотки и головки — не требуется специального держателя.


• Четыре размера покрывают наиболее распространенные диаметры болтов и шпилек от М3 до М12 (в зависимости от конкретной модели экстракторов в наборе).


• Инструмент изготовлен из инструментальной стали, что обеспечивает достаточную твердость для работы с каленым и закаленным крепежом.

На что обратить внимание при выборе

Перед работой убедитесь, что диаметр экстрактора соответствует размеру обломка — слишком маленький инструмент может сломаться, слишком большой не войдет в отверстие. Набор не предназначен для извлечения крепежа, который был залит клеем или заварен — в таких случаях требуется предварительное нагревание или высверливание. Также важно помнить, что эксцентриковые экстракторы создают боковую нагрузку, поэтому при работе с тонкостенными деталями (например, блоки цилиндров, корпуса редукторов) необходимо контролировать усилие, чтобы не повредить посадочное место.
