Набор фиксаторов распредвала и коленвала AFFIX AF10321242C для BMW M52TU/M54/M56, в кейсе

Профессиональный инструмент для обслуживания двигателей BMW с Double VANOS

Набор фиксаторов распредвала и коленвала AFFIX AF10321242C — это комплект специализированных приспособлений для точной установки фаз газораспределения на бензиновых двигателях BMW серий M52TU, M54 и M56 с системой Double VANOS. Инструмент предназначен для механиков, выполняющих ремонт или замену цепи ГРМ, а также работы с модулями VANOS. В отличие от универсальных наборов, эта модель разработана под конкретные моторы, что исключает необходимость доработок или подгонки.

Совместимость и область применения

Набор ориентирован на двигатели BMW с двойной системой изменения фаз газораспределения (Double VANOS):

• M52TU (2.0 и 2.8 литра, выпуск с 1998 года)


• M54 (2.2, 2.5, 3.0 литра, выпуск с 2000 года)


• M56 (двигатель для рынка США, 2.5 литра)

Дополнительно инструмент подходит для более ранних моторов M42, M44, M50, M52 без VANOS, а также для S50US и S52US. Однако основная задача набора — работа с Double VANOS, где требуется высокая точность фиксации валов.

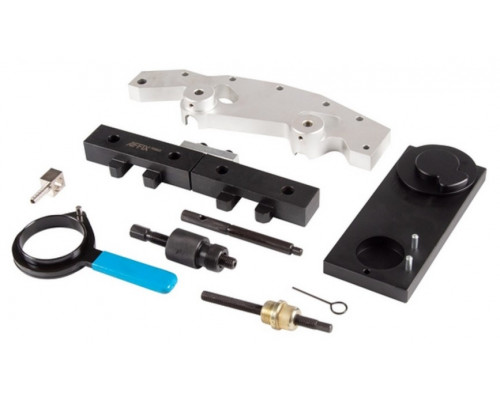

Состав и назначение каждого элемента

Комплект включает 9 предметов, каждый из которых выполняет строго определённую функцию:

• Фиксатор коленвала в положении ВМТ — блокирует коленчатый вал в верхней мёртвой точке первого цилиндра. Это обязательное условие для выставления меток ГРМ.


• Два фиксатора для плунжера натяжителя цепи — удерживают натяжитель в сжатом состоянии при снятии и установке цепи. Позволяют избежать повреждения гидронатяжителя и упрощают сборку.


• Установочный шаблон для фиксации распредвалов — пластина, которая одновременно фиксирует оба распределительных вала в правильном положении. Без этого элемента невозможно точно выставить фазы на двигателях с Double VANOS.


• Регулировочная пластина — используется для корректировки положения распредвалов при установке модулей VANOS. Позволяет компенсировать допуски и добиться точного совпадения меток.


• Приспособление для установки звездочки вторичной цепи — помогает зафиксировать и правильно сориентировать звёздочку привода вторичной цепи (цепи фазорегуляторов).


• Натяжитель первичной цепи — инструмент для создания необходимого натяжения первичной цепи ГРМ при её установке. Обеспечивает равномерное натяжение без перекосов.


• Ключ для поворота шестерни распредвала — позволяет вращать шестерню распредвала при снятии или установке модуля VANOS. Без этого ключа доступ к болтам крепления модуля затруднён.


• Элемент подсоединения источника сжатого воздуха — переходник для подачи сжатого воздуха в цилиндр через свечное отверстие. Используется для удержания поршня в ВМТ при отсутствии специального фиксатора или для проверки герметичности клапанов.

Материалы и конструктивные особенности

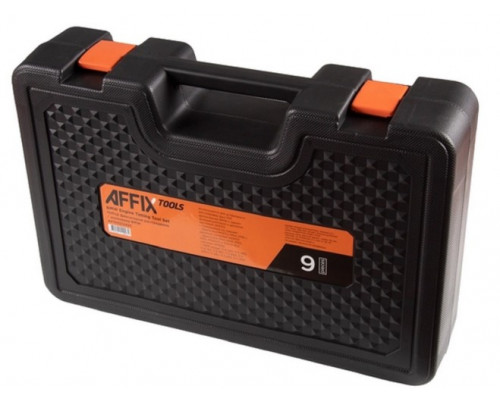

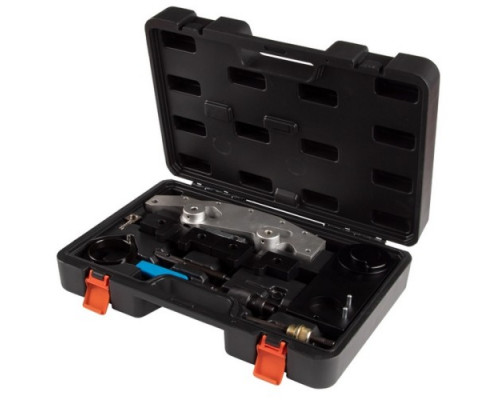

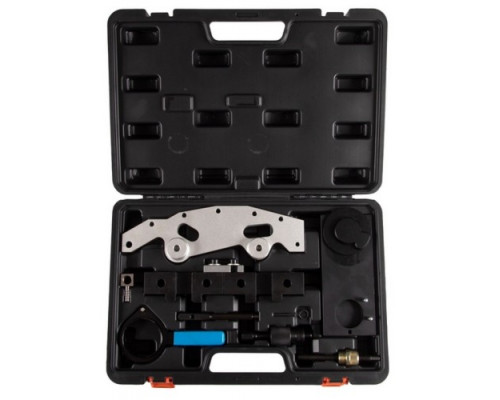

Основной материал — инструментальная сталь с оксидированным покрытием, обеспечивающим защиту от коррозии и износа. Фиксаторы и шаблоны имеют точную геометрию, исключающую люфты при установке. Часть элементов (например, регулировочная пластина) выполнена из алюминия, что снижает общий вес без потери жёсткости. Кейс изготовлен из ударопрочного пластика PE-HD с формованными ложементами под каждый инструмент — это упрощает хранение и транспортировку, а также предотвращает потерю мелких деталей.

Практические ограничения и важные нюансы

Набор не является универсальным — он рассчитан исключительно на указанные серии двигателей. При попытке использовать его на других моторах (например, N-серии или дизелях) возможна несовместимость посадочных размеров и формы фиксаторов. Инструмент предназначен для профессионального ремонта и требует опыта работы с системой Double VANOS — новичку без знаний конструкции двигателя будет сложно правильно применить все элементы. Вес набора (6 кг) обусловлен массивностью стальных деталей, что является плюсом для долговечности, но может быть неудобно при частой переноске.

Что важно знать при выборе

Если вы планируете ремонт цепи ГРМ или замену модулей VANOS на BMW с двигателями M52TU, M54 или M56, этот набор покрывает все необходимые операции — от фиксации валов до натяжения цепи. Наличие двух фиксаторов плунжера натяжителя и специального ключа для VANOS говорит о том, что производитель учёл типовые сложности при работе с этими моторами. Отсутствие в комплекте динамометрического ключа или съёмников шкивов не является недостатком — эти инструменты обычно приобретаются отдельно и не входят в стандартный набор фиксаторов. Кейс с чёткими посадочными местами позволяет быстро проверить комплектность перед началом работы.
