Набор IntelliTone Pro200 LAN Fluke MT-8200-60-KIT для трассировки кабелей

Цифровой набор для точной трассировки кабелей Fluke MT-8200-60-KIT

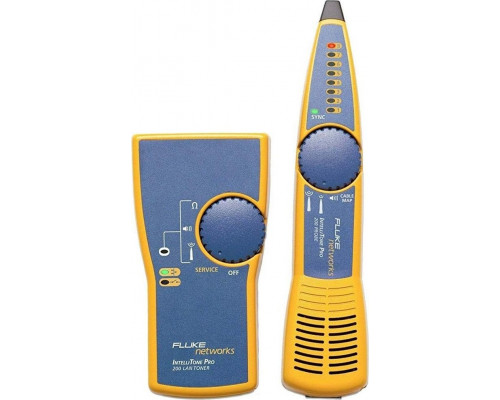

Набор IntelliTone Pro200 LAN Fluke MT-8200-60-KIT представляет собой профессиональный комплект для трассировки и идентификации кабельных линий в структурированных кабельных сетях. Он состоит из генератора тонального сигнала и приемника, которые работают в паре для точного поиска нужного кабеля среди множества других. Модель ориентирована на монтажников, сетевых инженеров и специалистов по обслуживанию инфраструктуры, которым требуется надежный инструмент для работы с витой парой (LAN), коаксиальными кабелями и низковольтными линиями связи. Ключевое отличие от простых генераторов тона — использование цифровой технологии IntelliTone, которая исключает ложные срабатывания и позволяет точно идентифицировать кабель даже в плотных жгутах или за фальшпанелями.

Два режима трассировки для разных типов сетей

Главная особенность набора — наличие двух режимов работы. Цифровой режим (IntelliTone) предназначен для активных сетей передачи данных: он отправляет кодированный сигнал, который распознается только совместимым приемником. Это исключает помехи от соседних кабелей и позволяет безопасно тестировать линии без риска повредить сетевое оборудование. Аналоговый режим используется для традиционной прозвонки голосовых линий, аудио- и видеокабелей, а также для изоляции отдельных пар проводов — например, при поиске обрыва или короткого замыкания в телефонной линии. Выбор режима зависит от задачи: цифровой — для LAN, аналоговый — для низковольтных цепей.

Практические возможности и индикация

Комплект оснащен LED-индикаторами уровня сигнала, которые визуально показывают силу принимаемого сигнала. Это позволяет быстро оценить качество соединения и расстояние до цели без дополнительных приборов. Функция Cablemap (карта кабеля) дает возможность проверить целостность жил и правильность распиновки витой пары — это критически важно при монтаже патч-кордов и розеток. Встроенный тональный генератор работает как в непрерывном, так и в прерывистом режиме, что упрощает идентификацию в шумной среде. Индикаторы помогают оперативно понять, найден ли нужный кабель, без необходимости вслушиваться в сигнал.

Условия эксплуатации и ограничения

Набор рассчитан на использование в диапазоне рабочих температур от 0 до +40 °C, что типично для помещений и закрытых серверных. Хранить инструмент можно при температурах от -20 до +60 °C — это важно учитывать при транспортировке в холодное время года. Время непрерывной работы от батарей составляет до 20 часов, чего достаточно для полной рабочей смены. Вес набора — 1 кг, что делает его удобным для переноски в сумке или кейсе. Обратите внимание: для полноценного использования цифрового режима требуется совместимость приемника и генератора (оба входят в комплект), а для работы с активными сетями необходимо соблюдать осторожность, чтобы не превысить допустимые уровни сигнала.

Что важно знать при выборе

• Набор предназначен для трассировки кабелей LAN, коаксиальных и низковольтных линий — не подходит для силовых кабелей под напряжением.


• Цифровой режим работает только с приемником IntelliTone Pro200 — аналоговые приемники других производителей не распознают кодированный сигнал.


• Функция Cablemap проверяет только целостность и распиновку — она не заменяет полноценный сертификационный тестер.


• При работе в активных сетях убедитесь, что сетевое оборудование поддерживает подачу сигнала на порт — некоторые коммутаторы могут блокировать тестовые сигналы.


• Индикаторы уровня сигнала помогают оценить расстояние, но не измеряют его точно — для этого нужен рефлектометр.
