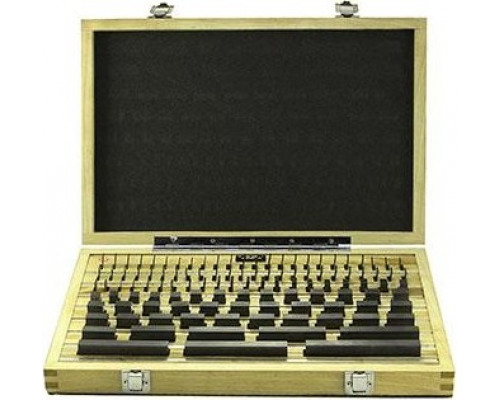

Набор КАЛИБРОН КМД N 3 кл.1 (1-Н3) 70473

Назначение и область применения набора концевых мер длины

Набор КАЛИБРОН КМД N 3 кл.1 (1-Н3) 70473 представляет собой комплект концевых мер длины (КМД) — эталонных инструментов для точных линейных измерений. Эти меры используются для настройки, калибровки и поверки измерительных приборов (микрометров, штангенциркулей, индикаторов), а также для точной разметки и контроля размеров в машиностроении, приборостроении и ремонтных работах. Модель N 3 (1-Н3) относится к набору из 42 плиток, которые позволяют составлять блоки размеров от 1 до 100 мм с шагом 0,01 мм.

Класс точности и его практическое значение

Класс точности 1 (кл.1) означает, что отклонения размеров плиток от номинала находятся в пределах, установленных для данного класса. Это обеспечивает достаточную точность для большинства производственных задач, где не требуется высочайшая эталонная точность (класс 0 или 00). Набор класса 1 подходит для:

• Поверки рабочих инструментов (микрометров, штангенциркулей с ценой деления 0,01-0,05 мм).


• Настройки станков и оснастки в условиях серийного производства.


• Контроля размеров деталей с допусками по 6-7 квалитетам точности.

Важно учитывать, что для лабораторных или особо точных измерений (например, калибровка эталонных приборов) потребуются наборы класса 0 или 00.

Особенности конструкции и комплектации

Набор КАЛИБРОН КМД N 3 кл.1 (1-Н3) 70473 включает плитки с номинальными размерами от 1 до 100 мм. Меры имеют плоскопараллельную форму и притираемые поверхности, что позволяет соединять их в блоки без зазоров. Стандартная комплектация предполагает наличие 42 плиток, что даёт возможность собирать размеры с шагом 0,01 мм. Вес набора составляет 2 кг — это компактный и удобный для транспортировки комплект.

При работе с набором необходимо учитывать, что плитки требуют аккуратного обращения: их нельзя ронять, царапать или хранить без защитной смазки, так как это влияет на точность притирки и долговечность. Для составления блоков рекомендуется использовать специальные держатели (оправки), которые обычно приобретаются отдельно.

Сильные стороны и ограничения модели

Ключевое преимущество набора — оптимальное соотношение точности и доступности для широкого круга измерительных задач. Производитель КАЛИБРОН известен стабильным качеством и долговечностью мер. Однако стоит обратить внимание на следующие моменты:

• Набор не включает вспомогательные принадлежности (держатели, боковики, смазку) — их нужно заказывать отдельно.


• Класс точности 1 не подходит для особо точных лабораторных работ — для этого нужны наборы класса 0 или 00.


• Плитки требуют регулярной проверки на износ и коррозию, особенно при интенсивной эксплуатации.

При выборе данной модели убедитесь, что диапазон размеров (1-100 мм) и шаг (0,01 мм) соответствуют вашим задачам. Если требуется работа с размерами свыше 100 мм, потребуется дополнительный набор.

На что обратить внимание при эксплуатации

Для сохранения точности и продления срока службы набора КАЛИБРОН КМД N 3 кл.1 (1-Н3) 70473 следует соблюдать несколько правил:

• Хранить плитки в чистом, сухом месте, в футляре, исключая попадание пыли и влаги.


• Перед использованием протирать меры безворсовой салфеткой, смоченной в бензине или специальном растворителе.


• После работы наносить тонкий слой антикоррозийной смазки.


• Не притирать плитки с усилием — соединение должно происходить за счёт скольжения и смачивания.

Соблюдение этих рекомендаций обеспечит стабильную точность измерений на протяжении всего срока службы набора.
