Набор щупов ЭТАЛОН №1 100 мм 0.02-0.1 Эталон 786370

Назначение и область применения

Набор щупов ЭТАЛОН №1 100мм 0.02-0.1 Эталон 786370 представляет собой комплект измерительных пластин (лезвий) с точно выверенной толщиной, предназначенных для определения величины зазоров между сопрягаемыми поверхностями. Это базовый инструмент для слесарных, монтажных и регулировочных работ, где требуется контроль расстояния в диапазоне от 0,02 до 0,1 мм. Модель ориентирована на задачи, не требующие большого диапазона толщин, но нуждающиеся в высокой точности на малых зазорах — например, регулировка клапанов двигателей внутреннего сгорания, настройка зазоров в подшипниковых узлах, проверка прилегания деталей в прецизионных механизмах.

Конструкция и комплектация

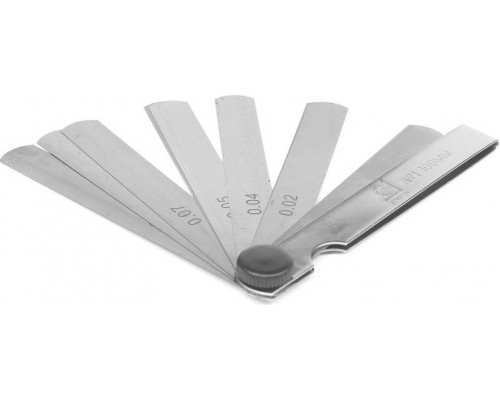

Набор состоит из нескольких щупов длиной 100 мм каждый, собранных в обойму. Длина 100 мм является стандартной для большинства слесарных работ — она обеспечивает удобный доступ к зазорам в труднодоступных местах, сохраняя достаточную жесткость пластины для точного измерения. В комплект входят щупы следующих толщин: 0,02, 0,03, 0,04, 0,05, 0,06, 0,07, 0,08, 0,09 и 0,1 мм. Такая градация позволяет последовательно проверять зазор с шагом 0,01 мм, что критично при тонкой настройке механизмов. Все пластины изготовлены из инструментальной стали, прошедшей термическую обработку, что обеспечивает стабильность геометрии и износостойкость.

Практические возможности и точность

Ключевая особенность набора — возможность измерения зазоров с точностью до сотых долей миллиметра. Каждый щуп имеет номинальную толщину с допуском, соответствующим классу точности производителя (ЭТАЛОН). На практике это означает, что вы можете уверенно определять зазор, вводя щупы по одному или комбинируя их для получения нужной толщины. Например, для проверки зазора 0,15 мм можно использовать два щупа: 0,1 мм и 0,05 мм. Однако важно учитывать, что щупы из набора №1 не предназначены для измерения зазоров более 0,1 мм — для больших значений потребуется набор с более толстыми пластинами (например, №2 или №3).

Ограничения и рекомендации по эксплуатации

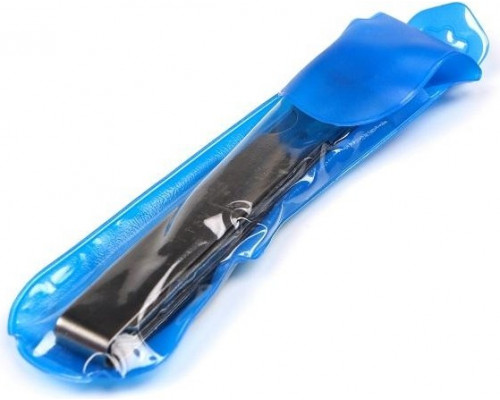

При работе с набором следует учитывать несколько практических моментов. Щупы толщиной менее 0,05 мм (0,02-0,04 мм) обладают повышенной гибкостью и могут деформироваться при чрезмерном усилии — их следует вводить в зазор плавно, без перекосов. Длина 100 мм накладывает ограничения: для глубоких пазов или зазоров, расположенных далеко от края детали, может потребоваться более длинный инструмент. Также стоит помнить, что щупы не рассчитаны на измерение зазоров в условиях сильного загрязнения или коррозии — перед использованием поверхности деталей должны быть очищены. Набор поставляется в компактной упаковке (10x10x110 мм, вес 0,50 кг), что удобно для хранения в ящике инструмента, но не предусматривает фиксации каждого щупа в отдельном гнезде — пластины удерживаются в обойме за счет трения.

На что обратить внимание при выборе

Данная модель подходит для задач, где требуется высокая точность на малых зазорах, но не нужен широкий диапазон толщин. Если ваши работы включают зазоры свыше 0,1 мм (например, регулировка зазоров в крупных подшипниках или сварочных приспособлениях), стоит рассмотреть наборы с большим максимальным значением. Также обратите внимание на состояние пластин: у нового набора все щупы должны быть ровными, без заусенцев и следов коррозии. При длительном хранении рекомендуется смазывать пластины тонким слоем масла для предотвращения ржавчины, особенно в условиях повышенной влажности.
