Насос для канализации Grundfos Multilift M.12.3.4 97901065

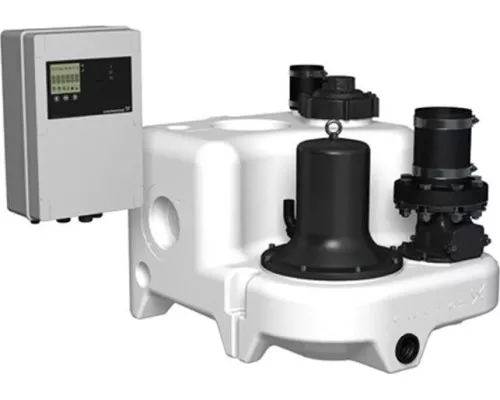

Канализационная насосная установка GRUNDFOS MULTILIFT M.12.3.4

GRUNDFOS MULTILIFT M.12.3.4 — это компактная и полностью готовая к работе канализационная насосная установка, предназначенная для принудительного сбора и перекачивания сточных вод, включая фекальные массы. Модель рассчитана на объекты, где стоки образуются ниже уровня центральной канализации или на значительном удалении от коллектора. В отличие от бытовых насосов, это законченное решение с накопительным баком, шкафом управления и всеми необходимыми элементами в едином корпусе.

Назначение и область применения

Установка ориентирована на использование в частных домах на одну семью, а также в небольших коммерческих или жилых зданиях, где не требуется резервный насос. Она справляется с перекачиванием серых и черных сточных вод (из туалетов, душевых, кухонь, стиральных машин) при условии, что температура жидкости не превышает 40 °C. Модель подходит для ситуаций, когда необходимо поднять стоки на высоту до 8,3 метра или транспортировать их на значительное расстояние по горизонтали.

Ключевые особенности и практический смысл параметров

Производительность и напор. С максимальной подачей 816 литров в минуту (около 49 м³/ч) установка способна обслуживать интенсивное водоотведение от нескольких санузлов и бытовых приборов одновременно. Высота подъема 8,3 метра — это не предельная глубина установки, а максимальная высота, на которую насос может поднять воду. На практике, чем выше подъем, тем меньше производительность, поэтому при расчетах важно учитывать общую длину и диаметр напорного трубопровода.

Мощность и питание. Трехфазный двигатель мощностью 1500 Вт (1,5 кВт) работает от сети 400 В. Это промышленный стандарт питания, который требует наличия в здании трехфазной электросети. Номинальный ток 5,3 А — показатель для выбора автоматического выключателя и сечения кабеля. Класс изоляции F гарантирует устойчивость обмоток к перегреву при длительной работе.

Степень защиты IP68. Корпус насоса и двигатель полностью защищены от проникновения пыли и выдерживают длительное погружение в воду. Это критично для канализационного оборудования, работающего в агрессивной среде и условиях возможного затопления приямка.

Комплектация и конструкция

Установка поставляется в собранном виде и включает:

• Насос с трехфазным электродвигателем — основной рабочий элемент, погружного типа.


• Накопительный резервуар — герметичная емкость, в которую поступают сточные воды перед откачкой.


• Шкаф управления LC 221 — автоматика, отвечающая за пуск и остановку насоса по сигналу датчика уровня.


• Датчик контроля уровня — определяет наполнение бака и запускает насос при достижении заданного уровня.


• Обратный клапан — предотвращает обратный ток сточных вод из напорного трубопровода в бак.

Все элементы смонтированы на единой раме, что упрощает монтаж — достаточно подключить входную канализационную трубу, напорный трубопровод и электропитание.

Ограничения и важные моменты при выборе

Температурный режим. Максимальная температура перекачиваемой жидкости — 40 °C. Это означает, что установка не рассчитана на постоянный сброс горячей воды из посудомоечных или стиральных машин без предварительного охлаждения. Кратковременное повышение температуры возможно, но для длительной эксплуатации требуется контроль.

Отсутствие резерва. Модель M.12.3.4 не имеет второго насоса. В случае отказа основного насоса или засорения, работа системы остановится до устранения неисправности. Для объектов, где недопустимы перерывы в водоотведении, стоит рассматривать установки с дублирующим насосом.

Габариты и вес. Установка весит 69 кг при длине 740 мм, ширине 523 мм и высоте 445 мм. Это требует прочного основания и доступа для монтажа — например, через приямок или техническое помещение. Перед установкой убедитесь, что место позволяет разместить оборудование с учетом подводки труб и доступа для обслуживания.

Практические возможности

Благодаря высокой производительности, установка эффективно справляется с пиковыми сбросами воды (например, одновременная работа нескольких санузлов и бытовой техники). Напор 8,3 метра позволяет организовать отведение стоков в коллектор, расположенный выше уровня установки, или на значительное расстояние по горизонтали (с учетом потерь на трение в трубах). Трехфазное питание обеспечивает стабильную работу и высокий пусковой момент, что важно при перекачивании вязких или содержащих твердые включения сред.

Установка подходит для объектов с постоянным проживанием, где требуется надежное и автоматическое удаление сточных вод без участия пользователя. Шкаф управления LC 221 обеспечивает защиту от сухого хода, перегрузок и короткого замыкания, продлевая срок службы оборудования.
