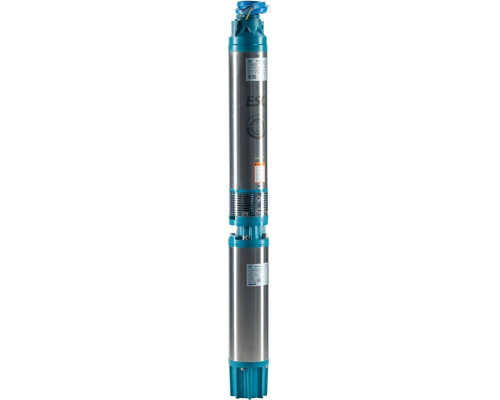

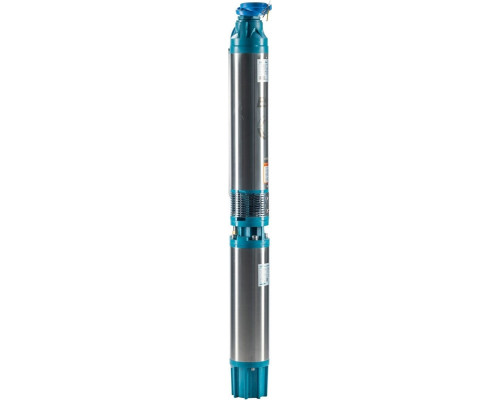

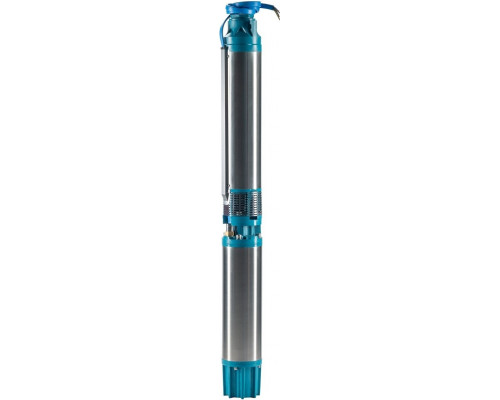

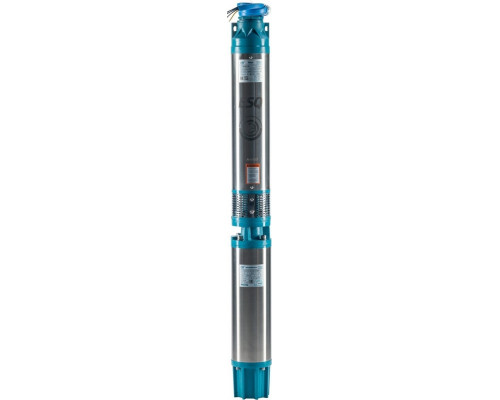

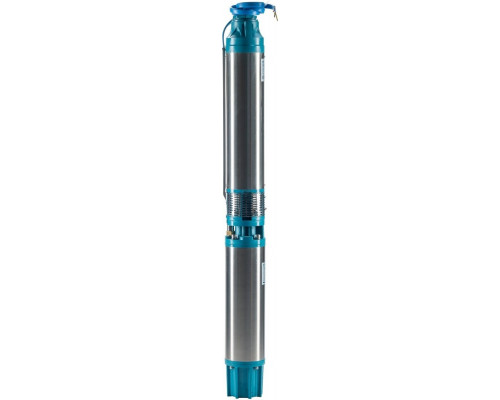

Насос скважинный ESQ ЭЦВ 10-160-50 нро 02.06.215280

Назначение и сфера применения

Насос ESQ ЭЦВ 10-160-50 нро 02.06.215280 — это промышленный погружной центробежный агрегат, предназначенный для подъема чистой воды из глубоких скважин. Модель рассчитана на интенсивную эксплуатацию в системах городского, промышленного и сельскохозяйственного водоснабжения, а также для орошения крупных площадей или понижения уровня грунтовых вод. Благодаря высокой производительности (до 2666,6 л/мин) и способности создавать давление до 15,49 атм, насос обеспечивает подачу воды на значительные расстояния и высоты, что делает его пригодным для объектов с большим водопотреблением. Ограничение по температуре жидкости (до 25 °С) исключает использование в системах горячего водоснабжения.

Конструктивные особенности и материалы

Корпус насоса выполнен из чугуна, что обеспечивает высокую механическую прочность и устойчивость к коррозии при длительном контакте с водой. Чугунный корпус эффективно защищает внутренние рабочие элементы (рабочие колеса, направляющие аппараты) от гидроударов и абразивного износа. Конструкция насоса — центробежная, многоступенчатая, что позволяет достигать стабильного напора до 50 метров при значительном расходе. Диаметр корпуса составляет 204 мм, длина — 2164 мм, что требует скважины с соответствующим внутренним диаметром (не менее 210–220 мм). Вес агрегата — 233 кг, поэтому для монтажа необходимо использовать грузоподъемное оборудование и прочные страховочные тросы.

Электрическая часть и условия эксплуатации

Насос оснащен мощным двигателем на 37 000 Вт (37 кВт), работающим от трехфазной сети напряжением 400 В при частоте 50 Гц. Степень защиты IP68 означает полную герметичность и возможность длительной работы под водой без риска выхода из строя. Двигатель охлаждается перекачиваемой водой, поэтому насос должен быть полностью погружен в скважину. Максимальная глубина погружения — 50 метров, что соответствует высоте подъема. Важно: насос не имеет встроенной защиты от сухого хода, поэтому обязательна установка внешнего реле или датчика уровня воды, иначе работа без жидкости приведет к перегреву и поломке двигателя.

Гидравлические характеристики и ограничения

Производительность насоса достигает 2666,6 л/мин (160 м³/ч) при максимальном напоре 50 метров. Давление на выходе может составлять до 15,49 атм, что позволяет подавать воду на удаленные точки или в многоэтажные здания. Трубное соединение — внутренняя резьба G5 (5 дюймов), что требует использования соответствующего напорного трубопровода большого диаметра. На всасывающей части установлена защитная сетка, которая предотвращает попадание крупных частиц, однако максимально допустимый размер твердых включений — 0,1 мм. Это означает, что вода должна быть предварительно очищена от песка, ила и механических примесей, иначе возможен ускоренный износ рабочих колес и уплотнений.

Практические аспекты выбора и установки

При подборе данного насоса необходимо учитывать несколько ключевых моментов. Во-первых, диаметр скважины должен быть не менее 210 мм, чтобы обеспечить свободное размещение агрегата и циркуляцию охлаждающей воды. Во-вторых, из-за высокой мощности (37 кВт) требуется соответствующее электрическое подключение с использованием пусковой и защитной аппаратуры (автоматический выключатель, магнитный пускатель, реле защиты двигателя). В-третьих, насос не комплектуется обратным клапаном, частотным преобразователем или системой автоматики — все это приобретается отдельно. Рекомендуется предусмотреть возможность плавного пуска для снижения гидравлических ударов в трубопроводе. Монтаж и демонтаж из-за большого веса и габаритов должны выполняться специалистами с применением лебедки или крана-манипулятора.
