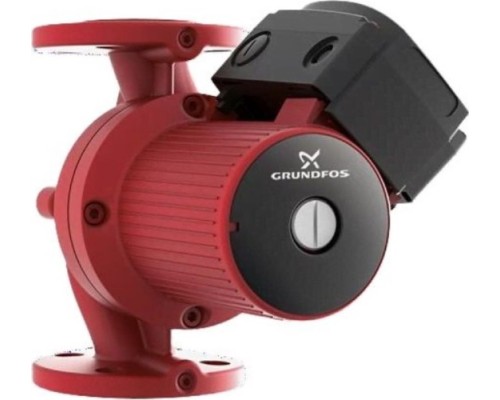

Циркуляционный насос Grundfos UPS 50-60/2F 220 В

Циркуляционный насос GRUNDFOS UPS 50-60/2F: назначение и конструкция

Модель GRUNDFOS UPS 50-60/2F представляет собой циркуляционный насос с «мокрым» ротором, предназначенный для систем отопления, горячего водоснабжения и технологических контуров. Конструкция объединяет насос и электродвигатель в единый герметичный блок без сальникового уплотнения вала — уплотнение обеспечивается двумя прокладками. Это решение исключает утечки перекачиваемой жидкости и снижает требования к обслуживанию. Подшипники смазываются непосредственно рабочей средой, что упрощает эксплуатацию, но накладывает ограничения на состав жидкости: она должна быть чистой, без абразивных частиц и химически агрессивных компонентов.

Скоростная регулировка и практическая гибкость

Насос оснащен трехскоростным электродвигателем, что позволяет адаптировать производительность под конкретные условия системы. Переключение скоростей вручную дает возможность:

• Увеличить напор при необходимости преодоления гидравлического сопротивления в разветвленных сетях.


• Снизить энергопотребление и уровень шума на малых скоростях, когда требуется минимальная циркуляция.


• Компенсировать сезонные изменения нагрузки — например, уменьшить скорость в межсезонье.

Важно: регулировка осуществляется механическим переключателем на корпусе, автоматической адаптации под параметры сети не предусмотрено.

Материалы и устойчивость к нагрузкам

Корпус насоса выполнен из чугуна — это обеспечивает прочность и устойчивость к гидравлическим ударам, характерным для систем отопления. Внутренние компоненты, контактирующие с водой, изготовлены из коррозионностойких материалов:

• Радиальные подшипники — керамические, что гарантирует низкий износ и стабильную работу даже при наличии в воде мелких взвесей.


• Упорный подшипник — из карбона, выдерживает осевые нагрузки при запуске и остановке.


• Оболочка ротора, покрытие ротора и опорный диск — из нержавеющей стали, предотвращающей коррозию.


• Кожух статора — из алюминиевого сплава, обеспечивающего эффективный отвод тепла.

Конструкторы уделили внимание минимизации количества различных материалов для упрощения утилизации в конце срока службы.

Электрическая часть и особенности подключения

Электродвигатель — однофазный, рассчитан на напряжение 220 В. Статор оснащен встроенным тепловым реле, которое защищает обмотки от перегрева при длительной работе с превышением допустимой температуры или при блокировке ротора. Насос поставляется со стандартным модулем в клеммной коробке. Ключевая особенность: этот модуль не предназначен для прямого подключения к бытовой розетке — требуется внешний пускатель (магнитный пускатель или контактор), который коммутирует питание. Это следует учитывать при проектировании системы управления.

Габариты и монтажные ограничения

Насос имеет значительные размеры: ширина 330 мм, высота 360 мм, глубина 280 мм, вес 23 кг. Это накладывает ограничения на место установки — требуется прочная опора и достаточное пространство для обслуживания. Перед монтажом необходимо убедиться, что трубопровод и кронштейны выдержат массу агрегата. Также стоит предусмотреть возможность демонтажа для ремонта или замены.

Практические рекомендации при выборе

Модель ориентирована на системы с умеренным и высоким гидравлическим сопротивлением — например, в многоквартирных домах, производственных цехах или крупных коттеджах. Обратите внимание:

• Насос не предназначен для перекачки питьевой воды без дополнительной сертификации системы.


• Из-за «мокрого» ротора качество теплоносителя должно соответствовать рекомендациям производителя — использование антифризов или грязной воды сокращает ресурс подшипников.


• Трехскоростная регулировка ограничивает точность настройки по сравнению с частотно-регулируемыми моделями, но для большинства классических систем этого достаточно.


• Вес 23 кг требует использования монтажных кронштейнов или опор, способных выдержать нагрузку.
