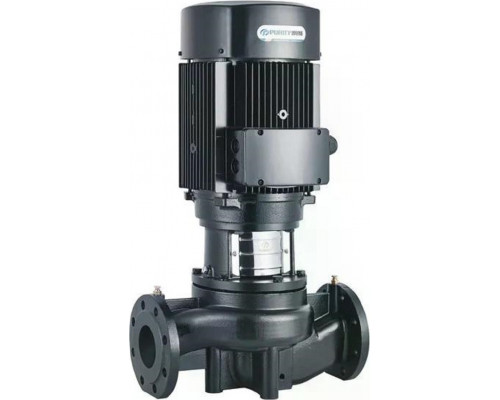

Насос циркуляционный PURITY INLINE PTD100-15/2 100589416

Назначение и область применения

PURITY INLINE PTD100-15/2 — это одноступенчатый циркуляционный насос центробежного типа в линейном (inline) исполнении, предназначенный для перекачивания теплоносителя в закрытых системах отопления. Модель рассчитана на работу с жидкостями, не содержащими твердых включений и агрессивных компонентов, при температурах до +110°C (стандартное исполнение). Благодаря конструкции с уплотнением, устойчивым к высоким температурам, насос подходит для систем с горячей водой и гликолевыми смесями (при соблюдении концентрации и вязкости).

Основные сценарии использования: принудительная циркуляция теплоносителя в жилых, коммерческих и промышленных системах отопления, включая теплые полы, радиаторные сети и тепловые пункты. Модель также может применяться в технологических контурах с аналогичными параметрами среды.

Конструктивные особенности и надежность

Корпус насоса выполнен из чугуна с антикоррозионным покрытием, что обеспечивает устойчивость к коррозии и механическим нагрузкам при контакте с теплоносителем. Составной вал упрощает монтаж и обслуживание: доступ к двигателю возможен без демонтажа корпуса из трубопровода, что сокращает время ремонтных работ.

В конструкции используются высококачественные подшипники NSK и износостойкое механическое уплотнение. Это повышает ресурс работы и снижает риск протечек даже при длительной эксплуатации в условиях высоких температур и давления до 16 бар. Степень защиты IP55 допускает установку в помещениях с повышенной влажностью и пылью, но не предназначена для прямого контакта с водой или агрессивными средами.

Электродвигатель и энергоэффективность

Насос оснащен электродвигателем класса энергоэффективности IE3 с классом изоляции F. Двигатель адаптирован для работы с частотным преобразователем (ПЧ), что позволяет гибко регулировать производительность системы в зависимости от текущей потребности в тепле. Номинальная мощность составляет 4 Вт, напряжение питания — 400/690 В (звезда/треугольник).

Важно: при подключении к сети 400 В используется схема «звезда», при 690 В — «треугольник». Неправильное подключение может привести к выходу двигателя из строя. Убедитесь, что напряжение вашей сети соответствует одной из указанных схем.

Практические ограничения и особенности выбора

Максимальное рабочее давление 16 бар позволяет использовать насос в системах с высоким гидростатическим напором, например, в высотных зданиях. Однако необходимо учитывать, что фактическая производительность насоса зависит от гидравлического сопротивления сети — для точного подбора требуется расчет по характеристикам расхода и напора.

Обратите внимание: вес насоса составляет 800 кг, что требует усиленного крепления и использования грузоподъемного оборудования при монтаже. Габариты упаковки (500x300x83 мм) не отражают размеры самого изделия — перед установкой уточните монтажные размеры в технической документации. Насос поставляется без частотного преобразователя и дополнительных комплектующих — их необходимо приобретать отдельно, если требуется регулировка.

Итоговые рекомендации

Модель PURITY INLINE PTD100-15/2 подходит для систем отопления, где требуется надежная циркуляция при высоком давлении и температурах, с возможностью последующей интеграции частотного регулирования. Основные преимущества: устойчивость к коррозии, простота обслуживания, энергоэффективность IE3 и совместимость с ПЧ. Ключевые ограничения: большой вес, специфические требования к напряжению питания и необходимость внешнего частотного преобразователя для плавной регулировки.
