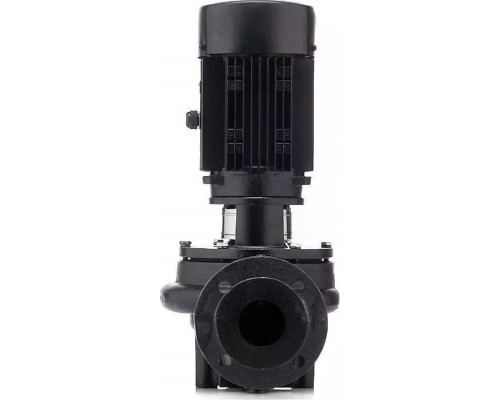

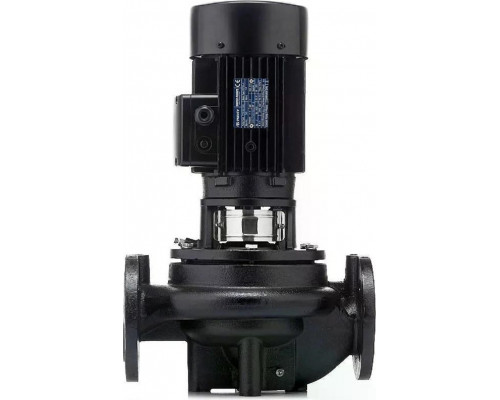

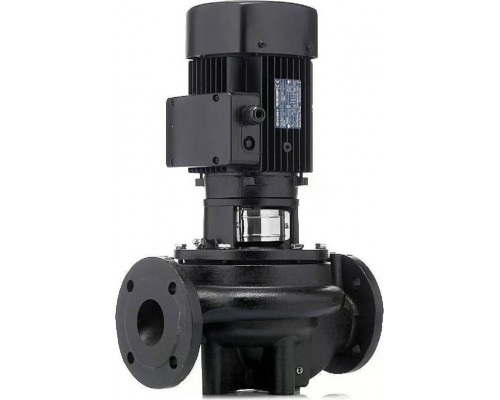

Насос циркуляционный PURITY INLINE PTD40-21G/2 100590551

Назначение и область применения

Циркуляционный насос PURITY INLINE PTD40-21G/2 100590551 представляет собой одноступенчатое центробежное оборудование линейного типа, предназначенное для принудительной циркуляции теплоносителя в закрытых системах отопления. Модель рассчитана на работу в промышленных и коммерческих контурах с высокими требованиями к надежности и устойчивости к температурным нагрузкам. Благодаря конструкции с составным валом и усиленным уплотнением, насос подходит для систем с температурой теплоносителя до +110°C, включая котельные, тепловые пункты и технологические установки.

Конструктивные особенности и надежность

Корпус насоса выполнен из чугуна с антикоррозионным покрытием, что обеспечивает устойчивость к коррозии и механическим воздействиям при длительной эксплуатации. Линейное исполнение (INLINE) позволяет монтировать насос непосредственно в трубопровод без дополнительных опорных конструкций, что упрощает интеграцию в существующие магистрали. Составной вал двигателя и насосной части облегчает обслуживание: доступ к электродвигателю возможен без демонтажа корпуса из трубопровода, что сокращает время ремонтных работ.

В конструкции используются высококачественные подшипники NSK и износостойкое механическое уплотнение, устойчивое к высоким температурам. Это снижает риск протечек и продлевает межсервисный интервал. Степень защиты IP55 позволяет устанавливать насос в помещениях с повышенной влажностью и запыленностью, включая неотапливаемые технические зоны.

Электродвигатель и энергоэффективность

Насос оснащен электродвигателем класса энергоэффективности IE3 с классом изоляции F. Двигатель адаптирован для работы с частотным преобразователем (ПЧ), что позволяет гибко регулировать производительность системы в зависимости от текущей нагрузки. Мощность двигателя составляет 1,5 Вт при напряжении 400 В (трехфазное подключение). Важно учитывать, что для работы с ПЧ требуется корректная настройка параметров и совместимость с конкретной моделью преобразователя — стандартная комплектация насоса не включает частотный преобразователь.

Максимальное рабочее давление в системе не должно превышать 16 бар. Этот параметр указывает на способность насоса выдерживать высокое давление в закрытых контурах, однако при проектировании системы необходимо учитывать, что длительная работа на предельных значениях сокращает ресурс уплотнений и подшипников.

Практические ограничения и особенности монтажа

При выборе модели PTD40-21G/2 следует обратить внимание на следующие аспекты:

• Габариты и вес: упаковочные размеры составляют 560×350×47 мм, вес — 240 кг. Это крупногабаритное оборудование, требующее усиленного крепления и достаточного пространства для монтажа и обслуживания.


• Подключение: насос рассчитан на трехфазное напряжение 400 В, что требует наличия соответствующей электрической инфраструктуры на объекте. Необходимо предусмотреть защиту двигателя от перегрузок и короткого замыкания.


• Совместимость с теплоносителем: модель предназначена для работы с чистой водой или водно-гликолевыми смесями в системах отопления. Использование агрессивных сред или жидкостей с механическими примесями не допускается.


• Температурный режим: уплотнение рассчитано на высокие температуры, но для устойчивой работы рекомендуется избегать резких перепадов температуры теплоносителя.

Насос поставляется без частотного преобразователя, дополнительных фланцев или комплекта для автоматики — все элементы управления и защиты приобретаются отдельно в зависимости от требований конкретной системы.
