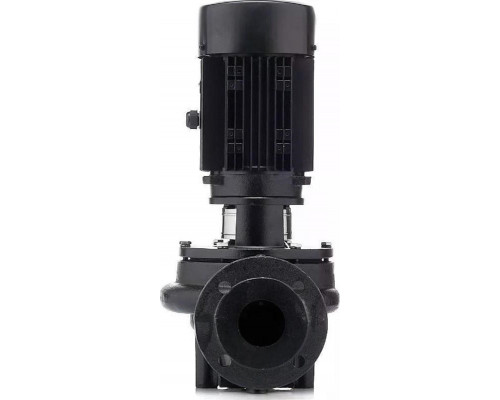

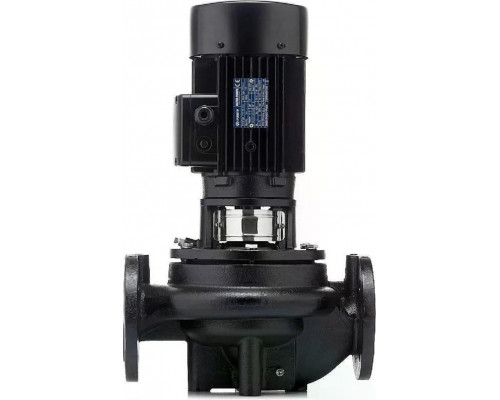

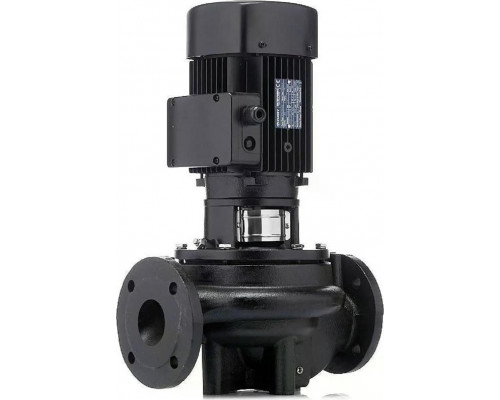

Насос циркуляционный PURITY INLINE PTD80-41G/2 100590591

Назначение и область применения

Циркуляционный насос PURITY INLINE PTD80-41G/2 100590591 представляет собой одноступенчатое центробежное оборудование в линейном (inline) исполнении, предназначенное для обеспечения принудительной циркуляции теплоносителя в закрытых системах отопления. Модель рассчитана на работу с высокотемпературными жидкостями, что позволяет использовать её в системах с котлами различного типа, включая твердотопливные. Благодаря конструкции с составным валом и уплотнением, устойчивым к термическим нагрузкам, насос сохраняет работоспособность в условиях, где температура теплоносителя может значительно превышать стандартные значения для бытовых систем.

Конструктивные особенности и материалы

Корпус насоса выполнен из чугуна с антикоррозионным покрытием, что обеспечивает долговечность при контакте с водой и стандартными теплоносителями. Линейное исполнение позволяет монтировать устройство непосредственно в трубопровод без необходимости создания дополнительных опорных конструкций. Ключевая особенность — доступ к двигателю без демонтажа корпуса из системы: это упрощает техническое обслуживание и замену двигателя, не требуя полного слива теплоносителя и разборки трубопровода.

В конструкции используются высококачественные подшипники NSK и износостойкое механическое уплотнение, что снижает вибрации и увеличивает межсервисный интервал. Составной вал повышает ремонтопригодность: при износе уплотнения или подшипников замена возможна без замены всего роторного узла.

Электродвигатель и управление

Насос оснащён электродвигателем класса энергоэффективности IE3 с классом изоляции F. Двигатель адаптирован для работы с частотными преобразователями (ПЧ), что позволяет гибко регулировать производительность системы в зависимости от текущей потребности в тепле. Однако стоит учитывать, что штатная комплектация не включает в себя ПЧ — его необходимо приобретать отдельно, если требуется регулируемый режим работы. Напряжение питания составляет 400/690 В, что соответствует трёхфазной сети с возможностью подключения как по схеме «звезда», так и «треугольник».

Технические параметры и практические ограничения

• Мощность 11 Вт — показатель потребляемой электрической мощности, характерный для маломощных моделей. Это означает, что насос ориентирован на системы с относительно низким гидравлическим сопротивлением и небольшим расходом теплоносителя. Для крупных объектов с протяжёнными трубопроводами или высокой этажностью данная модель может быть недостаточно производительной.


• Максимальное давление 16 бар — позволяет использовать насос в системах с высоким статическим давлением, включая многоэтажные здания и промышленные контуры. Ограничение по давлению не должно превышаться, так как это может привести к повреждению корпуса или уплотнения.


• Степень защиты IP55 — обеспечивает защиту от пыли и водяных струй, что допускает установку насоса в помещениях с повышенной влажностью или в неотапливаемых зонах, но не предполагает полного погружения в воду.


• Материал корпуса — чугун — устойчив к коррозии при использовании в системах с подготовленной водой, но может быть чувствителен к агрессивным химическим составам теплоносителя. Перед использованием антифризов или других присадок необходимо проверить их совместимость с чугуном и уплотнениями.

Особенности монтажа и эксплуатации

Насос имеет линейное исполнение с фланцевым присоединением, что требует точного совпадения осей трубопровода. При монтаже следует предусмотреть возможность доступа к двигателю для обслуживания. Устройство не предназначено для работы с загрязнёнными теплоносителями — рекомендуется установка фильтра грубой очистки перед насосом. Также важно учитывать, что при использовании с частотным преобразователем необходимо обеспечить соответствие параметров ПЧ характеристикам двигателя, чтобы избежать перегрева обмоток.

Упаковка и габариты

Поставляется в картонной упаковке с габаритами 560×410×201 мм. Вес нетто составляет 1,02 кг, что характерно для маломощных насосов с чугунным корпусом. Компактные размеры упрощают транспортировку и хранение, но не влияют на эксплуатационные характеристики.
