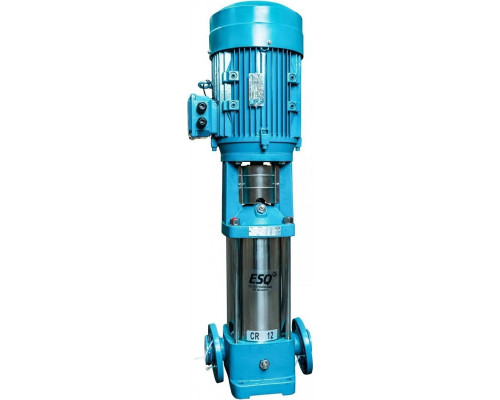

Насос вертикальный многоступенчатый ESQ CR 12-12 HQQE с электродвигателем 7.5/3000

Назначение и область применения

Вертикальный многоступенчатый насос ESQ CR 12-12 HQQE — это промышленный агрегат, предназначенный для перекачивания чистой или слабозагрязненной воды с pH от 6 до 9, а также неагрессивных жидкостей, сходных с водой по плотности и вязкости. Модель рассчитана на длительную работу в системах, где требуется стабильное высокое давление и постоянный расход. Основные сферы применения: повышение давления в хозяйственно-питьевом водоснабжении, пожаротушение, подача технической воды в системах кондиционирования, отопления и водоподготовки. Благодаря 12 рабочим колесам насос способен создавать напор до 127 метров при производительности до 200 литров в минуту, что делает его подходящим для многоэтажных зданий, промышленных объектов и распределительных сетей с большим гидравлическим сопротивлением.

Конструктивные особенности и материалы

Корпус насоса выполнен из чугуна, что обеспечивает устойчивость к механическим нагрузкам и коррозии при контакте с водой. Вертикальная многоступенчатая конструкция с центробежным принципом действия позволяет добиться плавного повышения давления на каждой ступени, снижая пульсации и шум при работе. Внутренние элементы рассчитаны на перекачивание жидкостей с температурой от -15°C до 120°C, что расширяет возможности использования в системах горячего водоснабжения и отопления. Трубное соединение — внутренняя резьба G2 дюйма, что упрощает монтаж в существующие трубопроводы. Степень защиты электродвигателя IP55 гарантирует защиту от пыли и водяных струй, что позволяет устанавливать агрегат в помещениях с повышенной влажностью или на открытых площадках под навесом.

Энергоэффективность и электродвигатель

Насос оснащен электродвигателем мощностью 7,5 кВт с частотой вращения 3000 об/мин и напряжением 400 В (трехфазное питание). Класс энергоэффективности IE1 соответствует базовому уровню, что означает стандартную экономичность без избыточных потерь. Двигатель работает от сети 50 Гц, что типично для промышленного оборудования в странах СНГ. Важно учитывать, что для подключения требуется трехфазная сеть с соответствующим автоматом защиты, а также устройство плавного пуска или частотный преобразователь для снижения пусковых токов и гидроударов. Максимальное давление, создаваемое насосом — 19,7 атм (примерно 19,7 бар), что позволяет использовать его в системах с высокими требованиями к напору, но требует проверки всех элементов трубопровода на соответствие этому давлению.

Практические возможности и ограничения

Модель ESQ CR 12-12 HQQE демонстрирует производительность до 200 л/мин, что эквивалентно 12 м³/ч. При выборе важно учитывать, что максимальная высота подъема 127 метров достигается при минимальном расходе, а максимальная производительность — при минимальном напоре. Рабочая точка должна подбираться по характеристикам насоса, чтобы избежать перегрузки двигателя или кавитации. Агрегат рассчитан на перекачивание жидкостей с содержанием твердых частиц не более 0,01% и размером до 0,1 мм, поэтому для загрязненной воды требуется предварительная фильтрация. Вес насоса без упаковки составляет 87 кг, что требует надежного крепления на фундаменте или монтажной раме. Габариты (1087x300x1087 мм) предполагают установку в вертикальном положении с достаточным пространством для обслуживания и демонтажа двигателя.

Комплектация и монтажные нюансы

Насос поставляется в сборе с электродвигателем, но без частотного преобразователя, реле давления, гидроаккумулятора или автоматики управления — эти элементы приобретаются отдельно в зависимости от конкретной задачи. Для корректной работы рекомендуется установить обратный клапан на напорной линии, манометр для контроля давления и запорную арматуру для обслуживания. Агрегат относится к поверхностному типу, то есть монтируется вне перекачиваемой среды, но требует защиты от замерзания при эксплуатации в холодное время года. Климатическое исполнение У3.1 по ГОСТ 15150-69 допускает работу в умеренном климате при температуре окружающей среды от -40°C до +40°C, однако при отрицательных температурах необходимо предусмотреть обогрев или дренаж системы.
