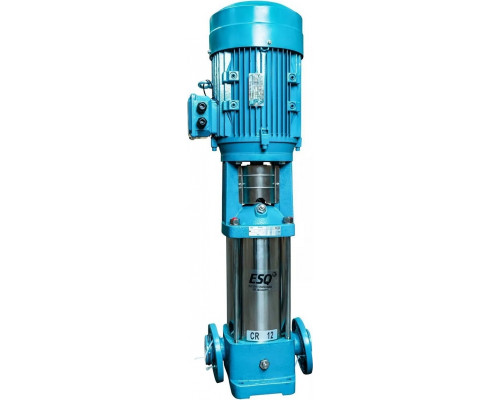

Насос вертикальный многоступенчатый ESQ CR 16-2 HQQE с электродвигателем 2.2/3000

Назначение и область применения

Вертикальный многоступенчатый насос ESQ CR 16-2 HQQE с электродвигателем мощностью 2,2 кВт (синхронная частота 3000 об/мин) — это компактный центробежный агрегат, предназначенный для перекачивания чистой или слабозагрязненной воды, а также неагрессивных жидкостей, сходных с водой по плотности и вязкости. Модель рассчитана на работу с жидкостями, имеющими pH от 6 до 9, температуру от -15°C до +120°C и содержание твердых частиц не более 0,01% с размером до 0,1 мм. Благодаря вертикальной конструкции и чугунному корпусу, насос подходит для задач, где требуется надежная подача воды под стабильным давлением: повышение давления в системах хозяйственно-питьевого водоснабжения, пожаротушения, водоподготовки, а также в контурах отопления и кондиционирования. Климатическое исполнение У3.1 по ГОСТ 15150-69 допускает эксплуатацию в умеренном климате в закрытых помещениях или под навесом.

Конструктивные особенности и преимущества

Насос выполнен по многоступенчатой схеме с двумя рабочими колесами, что позволяет достичь напора до 24 метров при производительности до 266,6 л/мин (16 м³/ч). Вертикальная компоновка экономит место при монтаже и упрощает интеграцию в трубопроводные системы. Чугунный корпус обеспечивает устойчивость к коррозии и механическим нагрузкам, а степень защиты электродвигателя IP55 гарантирует защиту от пыли и водяных струй, что важно при установке в условиях повышенной влажности. Класс энергоэффективности IE1 указывает на базовый уровень экономичности, что типично для промышленных насосов данной мощности. Подключение к трубопроводу выполняется через внутреннюю резьбу G2 (2 дюйма), что упрощает монтаж без использования фланцевых переходников.

Практические возможности и ограничения

Максимальное рабочее давление 19,7 атм (около 1,97 МПа) позволяет использовать насос в системах с высоким сопротивлением, включая многоэтажные здания или протяженные магистрали. При этом важно учитывать, что напор в 24 метра — это предельное значение при нулевой подаче; в рабочей точке напор будет ниже в зависимости от расхода. Производительность 266,6 л/мин достигается при минимальном сопротивлении, поэтому для точного подбора необходимо учитывать гидравлические потери в конкретной системе. Насос рассчитан на питание от трехфазной сети 400 В (50 Гц), что требует наличия соответствующего ввода и защиты. Температурный диапазон до +120°C позволяет работать с горячей водой, но при длительной эксплуатации на верхнем пределе температуры стоит учитывать снижение ресурса уплотнений. Ограничение по содержанию твердых частиц (до 0,01%) исключает использование насоса для перекачки сточных вод или жидкостей с абразивными включениями.

Особенности эксплуатации

Насос является поверхностным, то есть устанавливается вне перекачиваемой среды, и требует заполнения корпуса жидкостью перед запуском (сухой ход недопустим). Рекомендуется предусмотреть обратный клапан на всасывающей линии и защиту от работы без воды. Масса насоса без упаковки составляет 42 кг, что требует надежного крепления к основанию. Габариты (722x300x722 мм) позволяют разместить агрегат в технических помещениях с ограниченной площадью. При монтаже важно обеспечить свободный доступ для обслуживания, особенно к сальниковым уплотнениям и электродвигателю. Упаковочные размеры (345x687x687 мм, вес 47 кг) учитывают защиту при транспортировке, но сам насос поставляется без дополнительных комплектующих (частотного преобразователя, реле давления или гидроаккумулятора), которые могут потребоваться для автоматизации работы.

Ключевые параметры для выбора

• Производительность и напор: 266,6 л/мин при 24 м напора — подходит для систем с умеренным расходом и средним давлением. Для высоких зданий или больших расстояний может потребоваться модель с большим числом ступеней.


• Материал корпуса: чугун — надежен для чистой воды, но не подходит для агрессивных сред или морской воды.


• Электродвигатель: 2,2 кВт, 400 В, 50 Гц — требует трехфазной сети. Класс IE1 означает стандартную эффективность, что может быть важно при расчете энергопотребления.


• Температура жидкости: до +120°C — позволяет использовать насос в системах отопления, но при температурах выше +90°C рекомендуется уточнить совместимость уплотнений.


• Степень защиты IP55: допускает установку в условиях конденсата или брызг, но не для прямого попадания струй воды.
