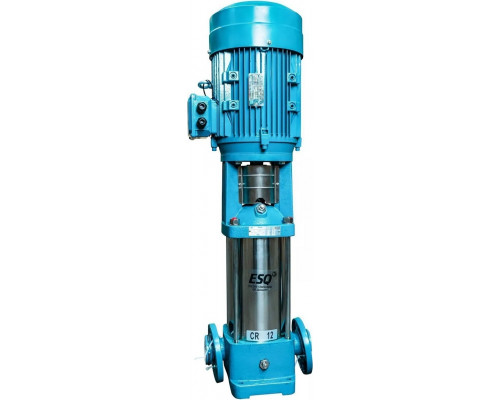

Насос вертикальный многоступенчатый ESQ CR 2-22 HQQE с эл.дв. 2.2/3000

Назначение и область применения

Вертикальный многоступенчатый насос ESQ CR 2-22 HQQE — это промышленный агрегат, предназначенный для перекачивания чистой воды и неагрессивных жидкостей, сходных с водой по плотности и вязкости. Модель рассчитана на работу в системах, где требуется стабильное высокое давление при умеренном расходе. Благодаря 22 рабочим колесам и напору до 200 метров, насос эффективен для подачи воды на верхние этажи зданий, в системы пожаротушения, автоматического полива, а также для повышения давления в магистралях водоснабжения промышленных объектов и жилых комплексов. Конструкция позволяет перекачивать жидкости с температурой от -15°C до +120°C, что делает возможным использование в системах горячего водоснабжения и отопления.

Конструктивные особенности и материалы

Корпус насоса выполнен из чугуна, что обеспечивает устойчивость к механическим нагрузкам и коррозии при работе с водой. Центробежная многоступенчатая конструкция с 22 рабочими колесами позволяет развивать высокое давление (до 19,7 атм) без существенного увеличения габаритов. Вертикальное исполнение экономит пространство при монтаже — агрегат устанавливается на фундамент или раму. Трубное соединение — внутренняя резьба G1 дюйм, что упрощает врезку в существующие трубопроводы. Степень защиты электродвигателя IP55 означает полную пылезащиту и защиту от водяных струй, поэтому насос можно устанавливать в помещениях с повышенной влажностью.

Электродвигатель и энергоэффективность

Насос оснащен трехфазным электродвигателем мощностью 2,2 кВт с частотой вращения 3000 об/мин. Напряжение питания — 400 В (звезда), что характерно для промышленных сетей. Класс энергоэффективности IE1 указывает на стандартный уровень КПД — для данной модели это означает, что при длительной эксплуатации затраты на электроэнергию будут соответствовать базовым показателям для оборудования такого типа. Двигатель рассчитан на частоту сети 50 Гц. При подключении важно учитывать, что для работы требуется трехфазная сеть с напряжением 400 В, а также устройство защиты от перегрузок и короткого замыкания.

Практические возможности и ограничения

Максимальная производительность насоса составляет 33,3 литра в минуту (2 кубометра в час). Это соответствует задачам с умеренным расходом: например, поддержание давления в системе водоснабжения небольшого многоквартирного дома или подача воды на высоту до 200 метров. При этом важно понимать, что с увеличением высоты подъема производительность падает — на максимальном напоре расход будет минимальным. Максимальное давление в 19,7 атм требует использования трубопроводов и фитингов, рассчитанных на такое рабочее давление. Насос может перекачивать жидкости с содержанием твердых частиц не более 0,01% и размером до 0,1 мм — это означает, что вода должна быть предварительно очищена от песка и механических примесей.

Условия эксплуатации и монтажа

Агрегат относится к климатическому исполнению У3.1 по ГОСТ 15150-69, что допускает его эксплуатацию в умеренном климате в закрытых помещениях с естественной вентиляцией без искусственного регулирования температуры. Габариты насоса (928×250×928 мм) и вес 42 кг требуют надежного крепления и достаточного пространства для обслуживания. При монтаже необходимо предусмотреть прямые участки труб до и после насоса для снижения гидравлических потерь, а также установить запорную арматуру для возможности демонтажа. В комплект поставки входит только насосный агрегат с электродвигателем — частотный преобразователь, реле давления, манометры и гидроаккумулятор приобретаются отдельно.

Что важно учесть при выборе

• Насос требует трехфазного питания 400 В — для однофазной сети (220 В) данная модель не подходит.


• Высокий напор (200 м) и давление (19,7 атм) избыточны для одноэтажного дома или небольшого участка — модель ориентирована на высотные здания, промышленные объекты или системы с большим гидравлическим сопротивлением.


• Производительность 33,3 л/мин — это около 2 м³/ч. Если требуется больший расход (например, для одновременной работы нескольких точек водоразбора), стоит рассмотреть модель с большей подачей.


• Класс энергоэффективности IE1 — базовый. Для снижения эксплуатационных расходов можно дополнительно установить частотный преобразователь, но это потребует совместимости с двигателем и дополнительных затрат.


• Материал корпуса (чугун) подходит для чистой воды. Для агрессивных сред или морской воды требуется насос из нержавеющей стали.
