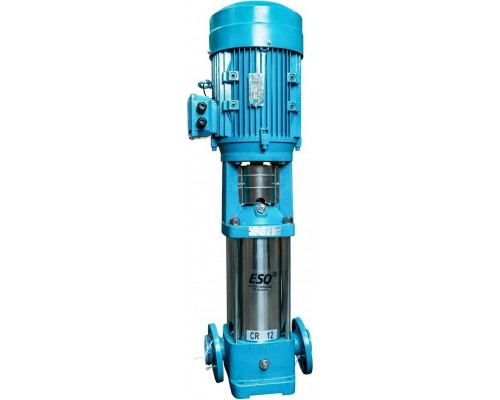

Насос вертикальный многоступенчатый ESQ CR 20-10 HQQE, 11 кВт 3000 об/мин

Назначение и сфера применения

Насос ESQ CR 20-10 HQQE представляет собой вертикальный многоступенчатый центробежный агрегат, предназначенный для перекачивания чистой или слабозагрязненной воды (кроме морской) и неагрессивных жидкостей, близких к воде по плотности и вязкости. Допустимый уровень pH перекачиваемой среды — от 6 до 9, максимальная температура жидкости — до 120 °C, при этом содержание твердых механических примесей не должно превышать 0,01% с размером частиц до 0,1 мм. Модель ориентирована на промышленные системы водоснабжения, повышения давления, пожаротушения, а также на контуры отопления, кондиционирования и водоподготовки. Благодаря вертикальной конструкции и чугунному корпусу, насос подходит для стационарной установки в технических помещениях, котельных, на насосных станциях.

Конструктивные особенности и материалы

Корпус насоса выполнен из чугуна, что обеспечивает устойчивость к механическим нагрузкам и длительный срок службы при работе с чистой водой. Внутренняя конструкция включает 10 рабочих колес, установленных последовательно — это позволяет достичь высокого напора при относительно компактных габаритах. Вертикальное исполнение упрощает монтаж на ограниченной площади, а трубное соединение с внутренней резьбой G2 дюйма облегчает подключение к трубопроводам соответствующего диаметра. Электродвигатель мощностью 11 кВт с частотой вращения 3000 об/мин и классом энергоэффективности IE1 обеспечивает стабильную работу при напряжении 400 В и частоте 50 Гц. Степень защиты IP55 гарантирует защиту от пыли и водяных струй, что позволяет эксплуатировать агрегат в условиях повышенной влажности или в помещениях с возможным образованием конденсата.

Практические возможности и ограничения

Насос развивает максимальный напор 124 метра, что делает его пригодным для подачи воды на верхние этажи высотных зданий, в удаленные точки водозабора или для создания высокого давления в технологических линиях. Производительность достигает 333,3 литра в минуту (около 20 м³/ч) — это соответствует задачам средних и крупных промышленных объектов, систем пожаротушения или водоснабжения многоквартирных домов. Максимальное рабочее давление составляет 19,7 атмосферы, что необходимо учитывать при проектировании трубопроводной обвязки: все элементы системы должны быть рассчитаны на это давление. Важно помнить, что насос предназначен для перекачивания жидкостей с низким содержанием твердых частиц — использование в средах с абразивными включениями или волокнистыми примесями приведет к ускоренному износу рабочих колес и уплотнений. Также следует учитывать, что класс энергоэффективности IE1 соответствует базовому уровню, поэтому для длительной круглосуточной эксплуатации стоит оценить затраты на электроэнергию.

Особенности эксплуатации и монтажа

Агрегат относится к поверхностному типу — он устанавливается вне перекачиваемой среды, на ровное основание, способное выдержать вес 157 кг (без упаковки). Габариты насоса: высота 1380 мм, ширина 300 мм, длина 1380 мм — это необходимо учитывать при планировании места монтажа и обеспечении доступа для обслуживания. Климатическое исполнение У3.1 по ГОСТ 15150-69 допускает эксплуатацию в умеренном климате в закрытых помещениях с естественной вентиляцией без искусственного регулирования температуры. При подключении требуется надежное заземление и защита двигателя от перегрузок — встроенная тепловая защита не предусмотрена, поэтому рекомендуется использовать внешнее реле или автомат с тепловым расцепителем, настроенным на номинальный ток двигателя. Перед первым пуском необходимо заполнить корпус насоса перекачиваемой жидкостью, чтобы избежать работы «на сухую», которая может вывести из строя механическое уплотнение.

Ключевые параметры для выбора

При подборе данной модели обращайте внимание на следующие аспекты:

• Напор и производительность: 124 м и 333,3 л/мин — эти значения достигаются при различных режимах работы, поэтому для точного расчета системы используйте рабочую характеристику насоса (график зависимости напора от расхода).


• Температура жидкости: до 120 °C позволяет использовать насос в системах горячего водоснабжения и отопления, но при длительной работе с температурой выше 80 °C рекомендуется контролировать состояние уплотнений.


• Соединение G2: внутренняя резьба 2 дюйма требует соответствующих фитингов и трубопроводов — убедитесь, что ваша система совместима по диаметру.


• Вес и габариты: 157 кг и высота 1380 мм предполагают использование грузоподъемного оборудования при установке и обслуживании.


• Класс энергоэффективности IE1: для объектов с высоким энергопотреблением стоит рассмотреть модели с более высоким классом (IE2-IE4), если это оправдано условиями эксплуатации.
