Насос вертикальный многоступенчатый ESQ CR 20-3 HQQE с электродвигателем 4/3000

Назначение и сфера применения

Вертикальный многоступенчатый насос ESQ CR 20-3 HQQE с электродвигателем 4/3000 — это промышленный центробежный агрегат, предназначенный для перекачивания чистой или слабозагрязненной воды (кроме морской) и неагрессивных жидкостей, сходных с водой по плотности и вязкости. Модель рассчитана на работу в системах, где требуется стабильное давление и высокая производительность: хозяйственно-питьевое водоснабжение, повышение давления в многоквартирных домах и на промышленных объектах, системы пожаротушения, кондиционирования, отопления и водоподготовки. Благодаря чугунному корпусу и трем рабочим колесам насос способен эффективно работать с жидкостями температурой от -15°C до +120°C и pH 6–9, при условии содержания твердых частиц не более 0,01% с размером до 0,1 мм.

Конструктивные особенности и ключевые параметры

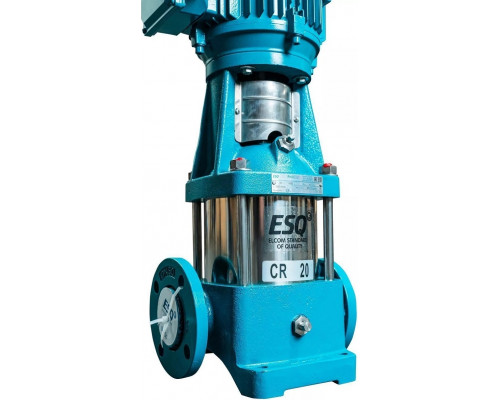

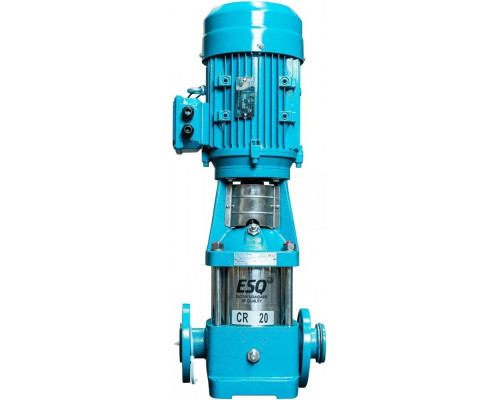

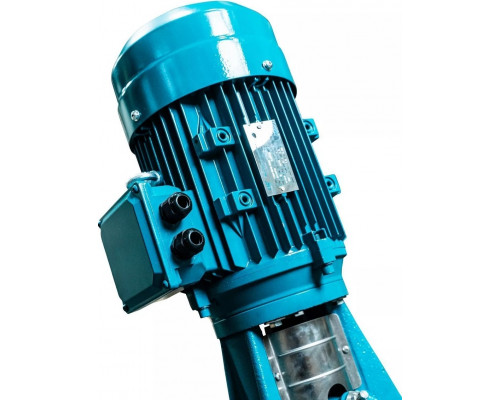

Агрегат выполнен по вертикальной многоступенчатой схеме, что позволяет достичь напора до 37 метров при производительности до 333,3 л/мин (20 м³/ч). Три рабочих колеса обеспечивают равномерный поток и высокий КПД на средних и высоких расходах. Мощность двигателя 4000 Вт (4 кВт) при частоте 50 Гц и напряжении 400 В (трехфазное питание) гарантирует уверенную работу в условиях постоянных нагрузок. Класс энергоэффективности IE1 указывает на базовый уровень экономичности — при выборе для круглосуточной эксплуатации стоит учитывать, что более высокие классы (IE2-IE4) позволили бы снизить затраты на электроэнергию.

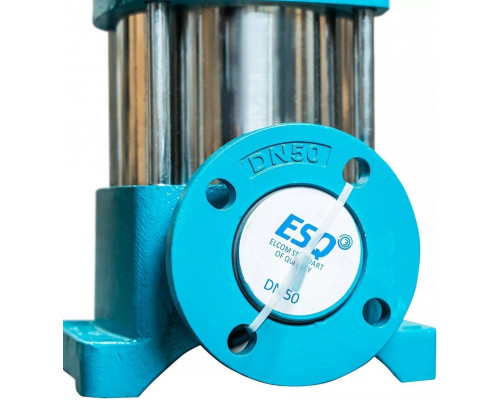

Максимальное давление 19,7 атм (около 19,7 бар) делает модель пригодной для систем с высоким давлением, включая противопожарные установки. Степень защиты IP55 означает полную пылезащиту и защиту от водяных струй — насос можно устанавливать в помещениях с повышенной влажностью или на открытом воздухе под навесом. Трубное соединение G2 (внутренняя резьба 2 дюйма) упрощает монтаж в трубопроводы соответствующего диаметра.

Практические возможности и ограничения

Насос подходит для систем, где требуется стабильное давление при переменном расходе — например, для водоснабжения высотных зданий или подачи воды в технологические линии. Однако при работе с жидкостями, содержащими абразивные частицы или волокна, требуется предварительная фильтрация. Агрегат не предназначен для перекачивания морской воды, агрессивных химикатов или горючих жидкостей.

Климатическое исполнение У3.1 по ГОСТ 15150-69 допускает эксплуатацию в умеренном климате при температуре окружающей среды от -10°C до +40°C. Важно обеспечить защиту от прямого попадания осадков и замерзания жидкости в корпусе при отрицательных температурах. Двигатель требует подключения через пусковую защитную аппаратуру (контактор, тепловое реле) — встроенной автоматики в комплекте нет.

Габариты и монтажные особенности

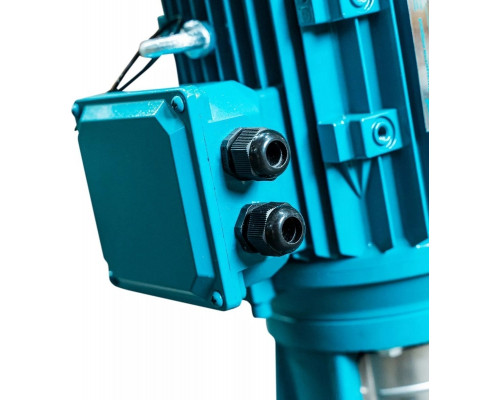

Размеры насоса без упаковки: 792 мм в высоту, 300 мм в ширину и 792 мм в длину. Вес агрегата 58 кг — для монтажа потребуется надежное основание или кронштейн, способное выдержать вибрационные нагрузки. Вертикальная компоновка экономит площадь, но требует достаточного пространства по высоте для обслуживания и демонтажа двигателя. При установке следует предусмотреть свободный доступ к резьбовым соединениям G2 и клеммной коробке.

Упаковочные габариты (418x807x807 мм, вес 63 кг) учитывают защитную тару, но не влияют на эксплуатационные характеристики. При проектировании системы важно учитывать, что насос рассчитан на непрерывную работу в режиме S1 (длительный режим) при номинальной нагрузке.

Что важно учесть при выборе

• Питание: требуется трехфазная сеть 400 В (50 Гц) — для однофазных сетей модель не подходит.


• Качество воды: допустимо содержание твердых частиц не более 0,01% и размером до 0,1 мм — необходима установка фильтра грубой очистки на входе.


• Температурный режим: жидкость до +120°C, но при длительной работе на верхнем пределе рекомендуется контролировать нагрев двигателя.


• Энергоэффективность IE1: при высоких требованиях к экономичности стоит рассмотреть модели с двигателями IE3 или IE4, но для стандартных промышленных задач этого класса достаточно.


• Комплектация: поставляется как насосный агрегат с электродвигателем — частотный преобразователь, реле давления, гидроаккумулятор и автоматика приобретаются отдельно.
