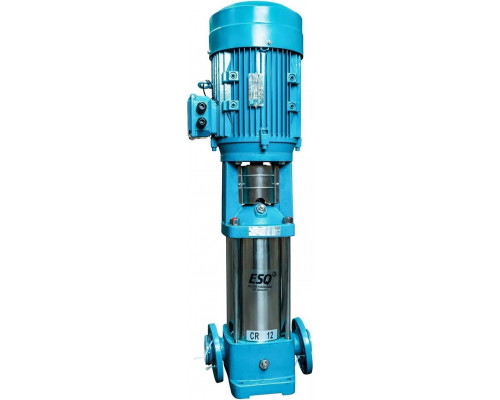

Насос вертикальный многоступенчатый ESQ CR 4-10 HQQE с электродвигателем 2.2/3000

Назначение и область применения

Вертикальный многоступенчатый насос ESQ CR 4-10 HQQE представляет собой центробежный агрегат, предназначенный для перекачивания чистой воды и неагрессивных жидкостей, сходных с ней по плотности и вязкости. Модель оснащена электродвигателем мощностью 2,2 кВт с частотой вращения 3000 об/мин, что обеспечивает стабильную подачу жидкости при повышенном давлении. Конструкция типа «CR» с вертикальным расположением позволяет эффективно использовать насос в системах, где требуется компактный монтаж на ограниченном пространстве.

Основное назначение — повышение давления в системах хозяйственно-питьевого водоснабжения, пожаротушения, а также подача технических жидкостей в контурах отопления, кондиционирования и водоподготовки. Насос подходит для работы с жидкостями, температура которых варьируется от -15°C до 120°C, при условии, что содержание твердых механических примесей не превышает 0,01% с размером частиц до 0,1 мм. Это делает его пригодным для использования в жилых, коммерческих и промышленных объектах, где требуется надежное поддержание давления.

Конструктивные особенности и сильные стороны

Многоступенчатая конструкция насоса ESQ CR 4-10 HQQE обеспечивает высокий напор при относительно компактных габаритах. Вертикальное исполнение упрощает установку в узких колодцах, технических помещениях или на рамах, экономя полезную площадь. Агрегат собран в климатическом исполнении У3.1 по ГОСТ 15150-69, что гарантирует его работоспособность в условиях умеренного климата при температуре окружающей среды до +40°C и относительной влажности до 80%.

Ключевая особенность — устойчивость к перекачиванию жидкостей с pH от 6 до 9, что охватывает большинство типов водопроводной и технической воды. Насос соответствует требованиям безопасности по ГОСТ 31839-2012, что подтверждает его надежность при длительной эксплуатации. Электродвигатель мощностью 2,2 кВт обеспечивает достаточный запас производительности для систем среднего и крупного масштаба, а частота вращения 3000 об/мин позволяет достичь стабильного напора без пульсаций.

Практические возможности и ограничения

Модель ESQ CR 4-10 HQQE рассчитана на подачу до 4 м³/ч (номинальная производительность) и напор до 10 метров на одну ступень, что в сумме дает значительное повышение давления в системе. Однако точные рабочие характеристики (напор, подача) зависят от конкретных условий эксплуатации — длины трубопроводов, диаметра труб и высоты подъема. Для корректного подбора рекомендуется учитывать гидравлические потери в системе.

Ограничения по применению: насос не предназначен для перекачивания морской воды, агрессивных химических реагентов, вязких или абразивных жидкостей. Максимальная температура рабочей среды — 120°C, но при длительной работе вблизи верхнего предела требуется контроль за состоянием уплотнений. Также важно обеспечить защиту от работы всухую — насос должен быть полностью заполнен жидкостью перед запуском. Размер твердых частиц в жидкости не должен превышать 0,1 мм, иначе возможен износ рабочих колес.

Особенности эксплуатации и монтажа

Вертикальный монтаж насоса требует надежного крепления к основанию, так как вес агрегата составляет 38 кг. Габариты упаковки (ширина 345 мм, высота 802 мм, глубина 802 мм) дают представление о размерах самого насоса — при установке необходимо предусмотреть свободное пространство для обслуживания и доступа к электродвигателю. Агрегат поставляется в сборе с электродвигателем, что упрощает подключение к сети — достаточно обеспечить соответствие напряжения и частоты тока (стандартные 380 В, 50 Гц для промышленных сетей).

При выборе данной модели стоит обратить внимание на совместимость с системой управления — для автоматического поддержания давления может потребоваться частотный преобразователь или реле давления. Насос не имеет встроенной защиты от сухого хода, поэтому рекомендуется установка дополнительных датчиков потока или уровня. Также важно проверить соответствие присоединительных размеров трубопроводов — для модели CR 4-10 обычно используются фланцевые соединения, но точные данные по патрубкам уточняются в технической документации.

Рекомендации по выбору

Насос ESQ CR 4-10 HQQE оптимален для систем, где требуется стабильное давление при умеренном расходе — например, для водоснабжения многоэтажных зданий, полива, подпитки котлов или пожаротушения. Если в жидкости возможны примеси с размером частиц более 0,1 мм, потребуется установка фильтра на входе. Для работы с агрессивными средами или морской водой эта модель не подходит — в таких случаях следует выбирать насосы из коррозионностойких материалов.

При эксплуатации в системах отопления с температурой выше 90°C рекомендуется контролировать тепловое расширение и использовать компенсаторы. Вертикальное исполнение упрощает монтаж в ограниченном пространстве, но требует точного выравнивания по вертикали для предотвращения вибраций. В целом, модель сочетает надежность, компактность и достаточную производительность для большинства стандартных задач водоснабжения и повышения давления.
