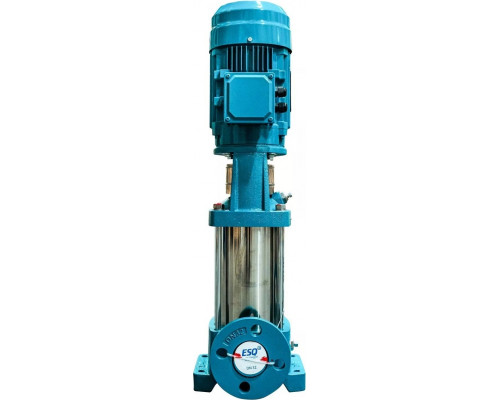

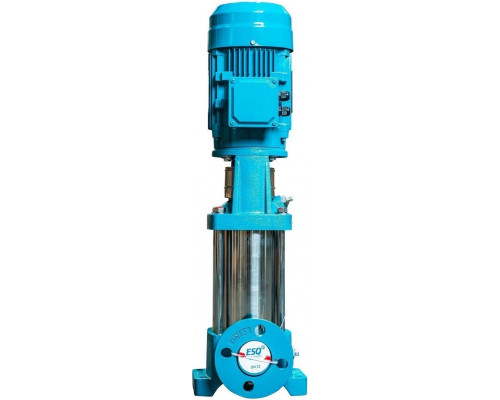

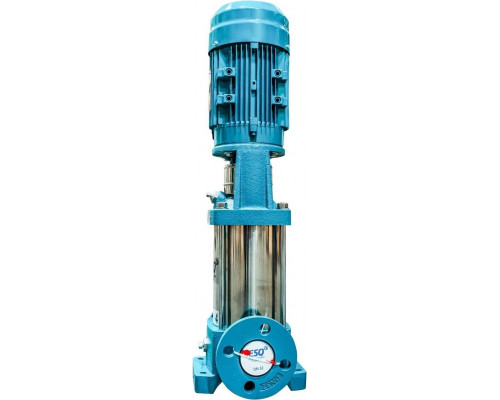

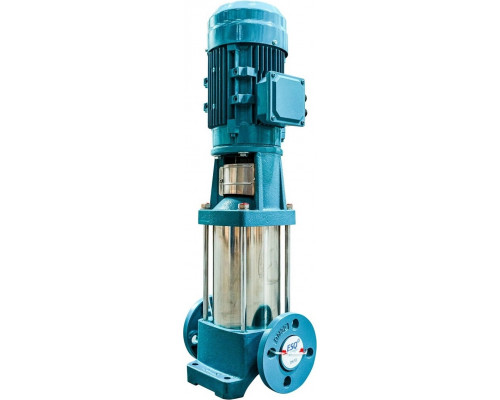

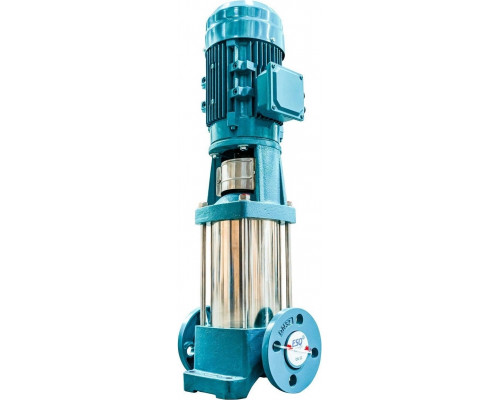

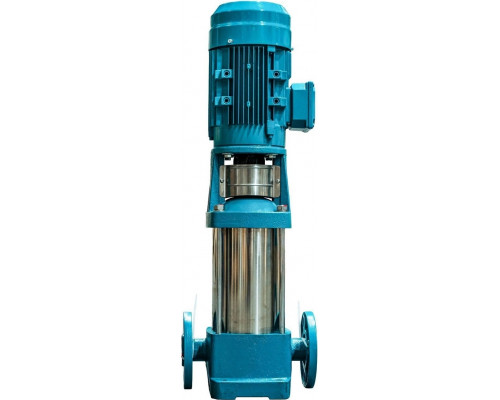

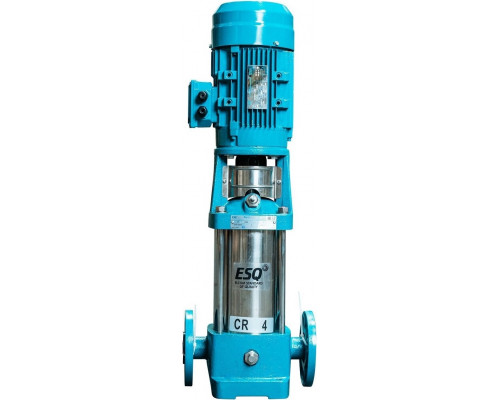

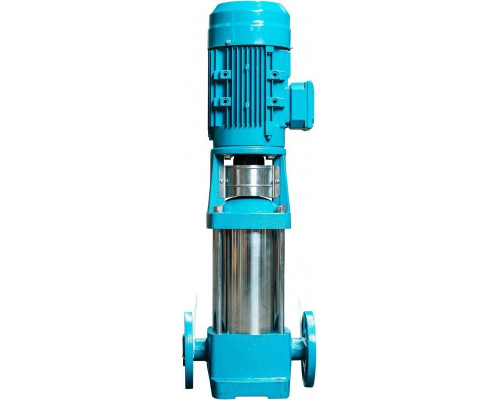

Вертикальный многоступенчатый насос ESQ CR 4-6 HQQE с двигателем 1.1/3000

Назначение и сфера применения

Вертикальный многоступенчатый насос ESQ CR 4-6 HQQE — это центробежный агрегат, предназначенный для перекачивания чистой или слабозагрязненной воды, а также неагрессивных жидкостей, близких к воде по плотности и вязкости. Модель рассчитана на работу с жидкостями, имеющими pH от 6 до 9, и температурой от -15°C до +120°C. Благодаря шести рабочим колесам насос создает стабильное давление при относительно компактных габаритах, что делает его эффективным решением для систем, где требуется подъем воды на высоту до 55,5 метров или создание напора до 19,7 атм.

Основные области применения включают повышение давления в системах хозяйственно-питьевого водоснабжения, пожаротушения, а также подачу технических жидкостей в контурах отопления, кондиционирования и водоподготовки. Важно учитывать, что насос предназначен для работы с жидкостями, содержащими твердые механические примеси не более 0,01% с размером частиц до 0,1 мм — это накладывает ограничения на использование в системах с загрязненной или нефильтрованной водой.

Конструктивные особенности и материалы

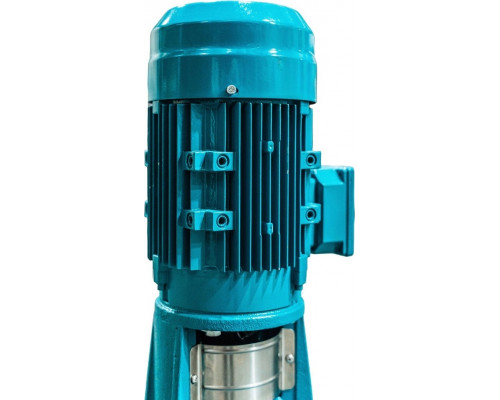

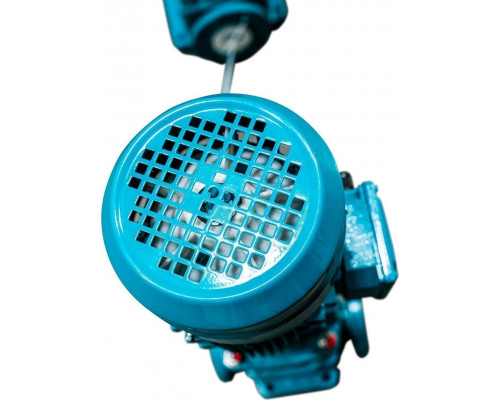

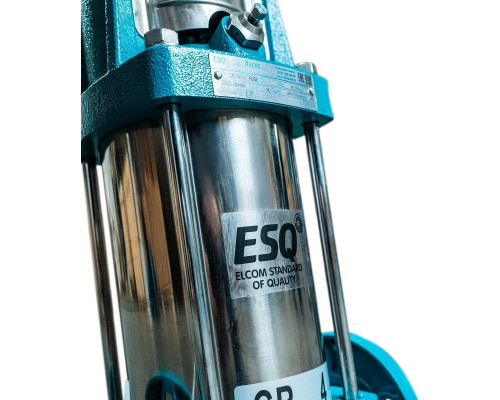

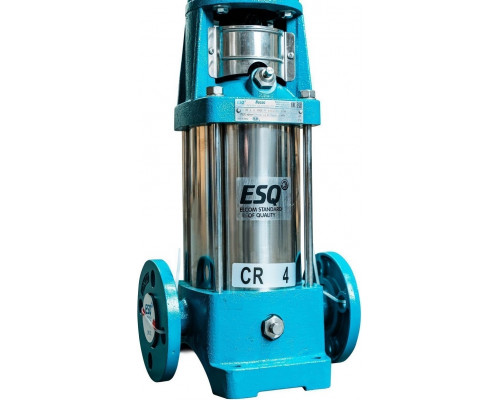

Корпус насоса выполнен из чугуна, что обеспечивает устойчивость к механическим нагрузкам и коррозии при контакте с водой. Вертикальная компоновка позволяет экономить место при монтаже, а центробежная конструкция с шестью рабочими колесами обеспечивает плавное повышение давления без пульсаций. Модель оснащена встроенным электродвигателем мощностью 1100 Вт с частотой вращения 3000 об/мин, работающим от трехфазной сети 400 В (50 Гц).

Степень защиты двигателя IP55 означает, что он защищен от пыли и водяных струй, что позволяет устанавливать насос в помещениях с повышенной влажностью или на открытом воздухе под навесом. Класс энергоэффективности IE1 указывает на базовый уровень энергопотребления — для снижения эксплуатационных расходов рекомендуется рассмотреть модели с более высоким классом (IE2 или IE3), если насос будет работать в непрерывном режиме.

Практические возможности и ограничения

Максимальная производительность насоса составляет 66,6 литров в минуту (около 4 м³/ч), а напор — 55,5 метра. Эти параметры позволяют использовать модель для подачи воды в многоэтажные здания (до 5-6 этажей) или для поддержания давления в разветвленных трубопроводах. Стоит учитывать, что указанные значения достигаются на оптимальных режимах: при увеличении расхода напор снижается, и наоборот. Для точного подбора необходимо сопоставить рабочую точку системы с характеристиками насоса.

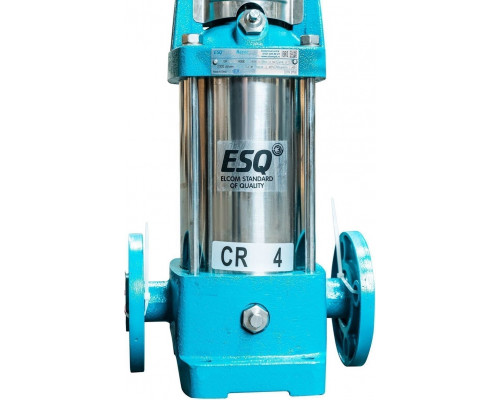

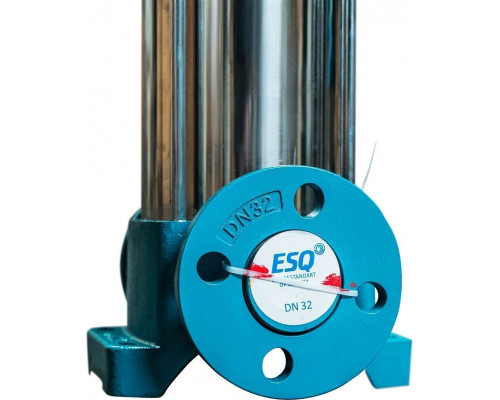

Трубное соединение выполнено по стандарту G1 1/4 дюйма (внутренняя резьба) — это важно для совместимости с существующими трубопроводами. При монтаже потребуется предусмотреть запорную арматуру и обратный клапан (если они не входят в комплект поставки). Насос весит 27 кг, что требует надежного крепления к основанию. Установка должна производиться в месте, где температура окружающей среды не превышает 40°C, а влажность — 80%.

Эксплуатационные особенности

Модель рассчитана на длительную работу при условии соблюдения правил эксплуатации. Важно обеспечить защиту от сухого хода — насос не должен работать без жидкости, так как это приведет к перегреву и выходу из строя. Также рекомендуется установить фильтр на всасывающей линии, чтобы предотвратить попадание крупных частиц в рабочее колесо. При перекачивании жидкостей с температурой выше 60°C необходимо учитывать тепловое расширение материалов и обеспечить соответствующую герметизацию соединений.

Насос относится к категории размещения У3.1 по ГОСТ 15150-69, что допускает его эксплуатацию в умеренном климате в закрытых помещениях или под навесом без прямого воздействия атмосферных осадков. При использовании в системах пожаротушения требуется дополнительная проверка на соответствие местным нормам и правилам.
