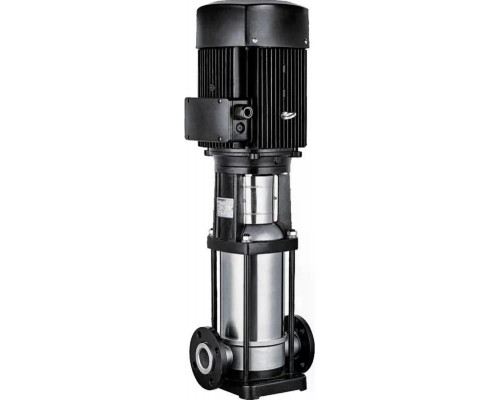

Насос вертикальный многоступенчатый PURITY PVS 20-3

Назначение и сфера применения

Вертикальный многоступенчатый насос PURITY PVS 20-3 100588123 представляет собой центробежное оборудование, предназначенное для перекачивания чистых жидкостей без абразивных частиц и волокнистых включений. Модель с тремя рабочими колесами обеспечивает стабильное давление до 25 атм при производительности до 28 л/мин, что делает её подходящей для систем водоснабжения, повышения давления в жилых и коммерческих объектах, а также для промышленных установок, где требуется подача воды или неагрессивных жидкостей с температурой до 120 °C. Благодаря нержавеющей стали 304 в проточной части и чугунной головке с основанием, насос устойчив к коррозии в условиях контакта с водой, но не рассчитан на агрессивные химические среды без дополнительной проверки совместимости материалов.

Конструктивные особенности и материалы

Корпус насоса выполнен из нержавеющей стали, что обеспечивает долговечность при работе с водой, включая жидкости с умеренным содержанием хлоридов (до 200 ppm при температуре до 25 °C). Внутренние детали проточной части — рабочие колеса, направляющие аппараты и вал — также изготовлены из нержавеющей стали, что минимизирует износ и коррозию. Головка и основание из чугунного литья придают конструкции жесткость и устойчивость к механическим нагрузкам. Патрубки всасывания и нагнетания расположены в одной линии (линейная компоновка), что упрощает монтаж в вертикальных трубопроводах и экономит пространство. Трубное соединение DN50 (2 дюйма) требует соответствующей обвязки с фланцами или резьбовыми переходниками, в зависимости от конфигурации системы.

Электродвигатель и энергоэффективность

Насос оснащен электродвигателем с классом энергоэффективности IE3, что соответствует современным стандартам экономии электроэнергии и снижает эксплуатационные расходы. Мощность двигателя составляет 4 Вт (уточните, возможно, указана некорректно — обычно для таких моделей мощность значительно выше; при необходимости проверьте паспортные данные). Напряжение питания 400/690 В предполагает подключение по схеме «звезда-треугольник» для плавного пуска, особенно при высоких пусковых токах. Двигатель адаптирован для работы с частотным преобразователем (ПЧ), что позволяет регулировать производительность и давление в зависимости от потребностей системы, снижая энергопотребление и гидроудары. Класс изоляции F обеспечивает устойчивость к перегреву при длительной работе, а степень защиты IP55 защищает от пыли и водяных струй, что допускает установку в помещениях с повышенной влажностью или на открытом воздухе под навесом.

Производительность и рабочие параметры

Максимальная производительность 28 л/мин (1,68 м³/ч) и напор до 25 атм (250 метров водяного столба) достигаются при работе с тремя ступенями. Это позволяет использовать насос для подачи воды на высоту до 250 метров или для создания высокого давления в системах с большим гидравлическим сопротивлением, например, в автоматических мойках, ирригационных установках или при наполнении резервуаров на верхних этажах. Однако при максимальном напоре производительность падает до нуля (рабочая точка выбирается из кривой характеристики насоса). Частота тока 50 Гц стандартна для европейских сетей, что важно учитывать при подключении к генераторам или преобразователям частоты. Максимальная температура жидкости 120 °C ограничивает применение в системах горячего водоснабжения без дополнительного охлаждения двигателя или использования термостойких уплотнений.

Уплотнение и подшипники

Механическое уплотнение вала выполнено из износостойких материалов, что обеспечивает герметичность при длительной эксплуатации и снижает риск протечек. Высококачественные подшипники рассчитаны на продолжительную работу без обслуживания, но требуют контроля уровня смазки в соответствии с регламентом производителя. При работе с жидкостями, содержащими взвешенные частицы (например, песок или ржавчина), износ уплотнения ускоряется, поэтому рекомендуется устанавливать фильтр на всасывающей линии. Насос не предназначен для сухого хода — отсутствие жидкости приводит к повреждению уплотнения и перегреву двигателя.

Монтаж и эксплуатационные ограничения

Вертикальная установка насоса требует надежного крепления к фундаменту или раме через основание. Линейное расположение патрубков упрощает интеграцию в существующие трубопроводы, но необходимо учитывать направление потока (всасывание снизу, нагнетание сверху). Минимальное давление на всасывании должно быть положительным (не менее 0,5 бар), чтобы избежать кавитации, особенно при высоких температурах жидкости. Для систем с переменным расходом рекомендуется использовать частотный преобразователь, чтобы избежать работы в зоне низкого КПД. Вес насоса 310 кг требует использования подъемного оборудования при монтаже, а габариты упаковки (820x340x64 мм) указывают на компактность самого агрегата, но уточните размеры с учетом двигателя и патрубков.

Практические рекомендации при выборе

При подборе насоса PURITY PVS 20-3 100588123 убедитесь, что требуемое давление и расход соответствуют рабочей точке на характеристической кривой (обычно указывается в документации). Модель с тремя колесами ориентирована на высоконапорные задачи при умеренном расходе — для систем с большим потреблением воды (например, для полива нескольких зон) может потребоваться насос с большей производительностью. Учитывайте, что нержавеющая сталь 304 не устойчива к морской воде или жидкостям с высоким содержанием хлора — для таких сред необходима сталь 316 или специальные покрытия. Проверьте совместимость напряжения питания с вашей электрической сетью (400 В или 690 В) и наличие защитной автоматики (тепловое реле, автомат защиты двигателя). Насос поставляется без частотного преобразователя, фильтров и обратного клапана — эти элементы приобретаются отдельно в зависимости от конфигурации системы.
