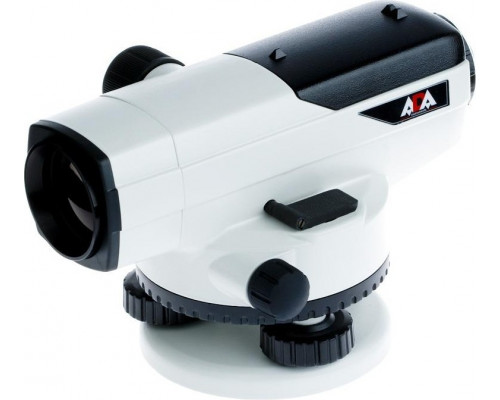

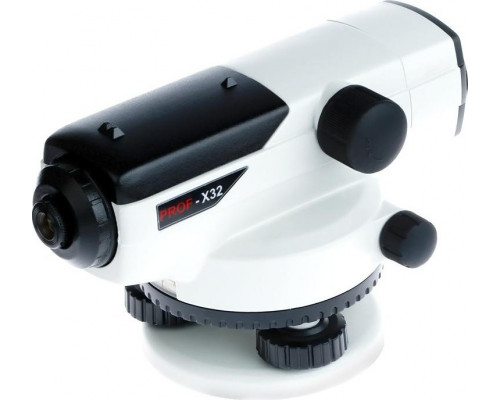

Нивелир оптический ADA PROF X32 А00119

Назначение и сфера применения

Оптический нивелир ADA PROF X32 А00119 — это измерительный инструмент для определения превышений точек на местности и выведения горизонтальных плоскостей. Модель ориентирована на профессиональные строительные, геодезические и гражданские инженерные работы, где требуется стабильная точность при разбивке осей, контроле высотных отметок, выравнивании фундаментов, стяжек, установке опалубки или монтаже конструкций. Благодаря 32-кратному увеличению и точности 1.5 мм на 1 км двойного хода, прибор подходит как для основных съемочных операций, так и для выверки уже выполненных этапов строительства.

Конструкция и компенсатор

Нивелир оснащен автоматическим компенсатором с воздушно-магнитным демпфером. После грубой установки прибора по круглому уровню с помощью трех подъемных винтов, компенсатор самостоятельно приводит линию визирования в строго горизонтальное положение. Диапазон работы компенсатора составляет ±15°, что позволяет эффективно работать на участках с заметным уклоном без необходимости точной предварительной юстировки. Воздушно-магнитный демпфер гасит колебания, вызванные вибрацией от проходящей техники или порывами ветра, что особенно важно на активных стройплощадках. При этом компенсатор чувствителен к резким перепадам температур, поэтому перед началом измерений после переноса прибора из тепла в холод рекомендуется дать ему несколько минут на адаптацию.

Оптика и визирование

Просветленная оптика с увеличением 32Х обеспечивает четкое и контрастное изображение рейки даже при работе в условиях недостаточной освещенности. Минимальное расстояние визирования составляет 0.3 метра, что позволяет выполнять измерения в стесненных условиях — например, в траншеях или вблизи стен. Встроенный визир упрощает первичное наведение на рейку, а прорезиненные винты наведения и фокусировки обеспечивают плавное и точное управление без скольжения пальцев в перчатках. Регулировка диоптрий на окуляре позволяет настроить резкость сетки нитей под индивидуальные особенности зрения оператора, снижая утомляемость глаз при длительной работе.

Угловые измерения и дальномерные нити

Горизонтальный лимб с ценой деления 360° дает возможность выполнять приблизительные угловые построения и привязки без использования теодолита. Точность отсчета по лимбу ограничена — он предназначен для ориентирования, а не для точных угловых измерений. Дальномерные нити в поле зрения трубы позволяют определять расстояния до рейки по разности отсчетов, что удобно для оперативного контроля без рулетки, но требует учета коэффициента дальномера (обычно 100). Этот метод дает приемлемую точность для большинства строительных задач.

Установка и особенности эксплуатации

Основание прибора имеет выпуклую центральную часть, что позволяет устанавливать нивелир как на стандартный плоский штатив с резьбой 5/8", так и на штатив со сферической головой. Сферическая головка ускоряет предварительное выравнивание — достаточно зафиксировать прибор на шаре, и он уже близок к горизонту, что экономит время при большом количестве точек съемки. Складное зеркальце над круглым уровнем дает возможность контролировать положение пузырька, не наклоняясь к прибору, что удобно при работе на высоких штативах. Рабочий температурный диапазон от -25°C до +50°C позволяет использовать нивелир в большинстве климатических зон, но при отрицательных температурах возможно замедление реакции компенсатора, поэтому перед отсчетом стоит делать небольшую паузу для стабилизации.

Комплектация и транспортировка

В комплект поставки входит транспортировочный кейс, защищающий прибор от ударов и пыли, шестигранный ключ для юстировки, ключ для юстировки нитей и нитяной отвес для точной установки над точкой. Вес прибора составляет 1.8 кг, что делает его достаточно легким для переноски на объекте, но при этом устойчивым при работе на штативе. Габариты кейса (320x220x220 мм) позволяют разместить нивелир в стандартном багажнике или сумке для инструмента. Обратите внимание: в комплекте нет штатива и рейки — их необходимо приобретать отдельно.

Ограничения и рекомендации

Нивелир не предназначен для работы в условиях сильного дождя или пылевых бурь — он не имеет герметичного корпуса, поэтому после использования в сырую погоду прибор следует просушить при комнатной температуре. Точность 0.3 мм на 1 мм — это паспортная точность нивелирования, которая достигается при правильной юстировке и использовании качественной рейки. Для высокоточных геодезических работ (например, нивелирование I и II классов) эта модель не подходит, но для строительного контроля и технического нивелирования ее возможностей достаточно. При выборе стоит учитывать, что 32-кратное увеличение требует устойчивого штатива и отсутствия сильного ветра для получения точных отсчетов.
