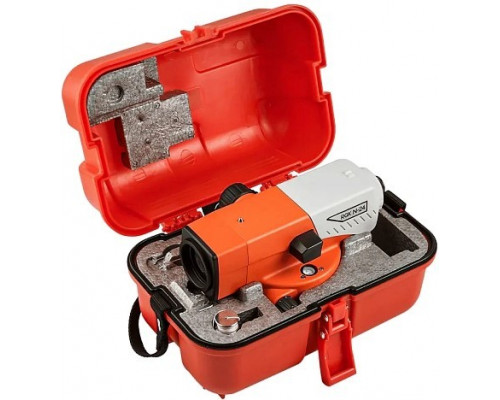

Нивелир оптический RGK N-24 с поверкой, комплект 752367

Оптический нивелир RGK N-24 с поверкой: готовый комплект для геодезических работ

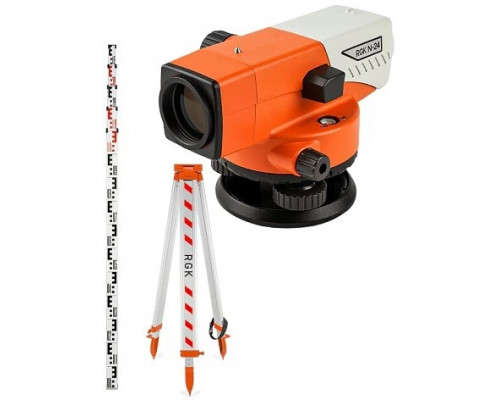

Нивелир оптический RGK N-24 в комплекте с поверкой, штативом RGK S6-N и рейкой AMO S5 представляет собой законченное решение для выполнения точных высотных измерений на строительных площадках, при монтажных работах и в инженерной геодезии. Прибор прошел метрологическую поверку, что подтверждает его соответствие заявленным характеристикам и готовность к использованию в работах, требующих официального подтверждения точности.

Конструкция и точность измерений

Основа прибора — маятниковый компенсатор с магнитным демпфированием, который автоматически корректирует незначительные отклонения оси нивелира от горизонтального положения. Диапазон работы компенсатора составляет ±15 угловых минут — этого достаточно для уверенной работы на стандартных штативах без дополнительной юстировки. Система магнитного демпфирования гасит колебания маятника, вызванные вибрациями от проходящего транспорта или работающей техники, что особенно важно при измерениях вблизи автомагистралей, железнодорожных путей или в условиях активного строительства.

Средняя квадратическая ошибка нивелирования на 1 км двойного хода составляет 2 мм. Это означает, что прибор способен обеспечить точность, достаточную для большинства стандартных строительных задач: выноса отметок, контроля вертикальности конструкций, определения перепадов высот при подготовке оснований и фундаментов. Для высокоточных геодезических работ (например, нивелирования I и II классов) данная модель не предназначена.

Оптическая система и рабочие возможности

Зрительная труба с 24-кратным увеличением формирует прямое изображение, что упрощает ориентацию на местности и считывание показаний с рейки. Минимальное расстояние визирования составляет 0,2 метра — это позволяет выполнять измерения в ограниченном пространстве: в узких коридорах, технических шахтах, подвалах, тоннелях или при работе вблизи стен и колонн. При этом на больших дистанциях (до 50–80 метров) сохраняется четкость изображения, достаточная для уверенного распознавания делений рейки.

Оптика прибора защищена от пыли и влаги, что расширяет диапазон рабочих условий и снижает риск отказа при попадании мелкодисперсной пыли или капель воды. Тем не менее, нивелир не является водонепроницаемым — его не следует эксплуатировать под дождем или в условиях прямого попадания струй воды.

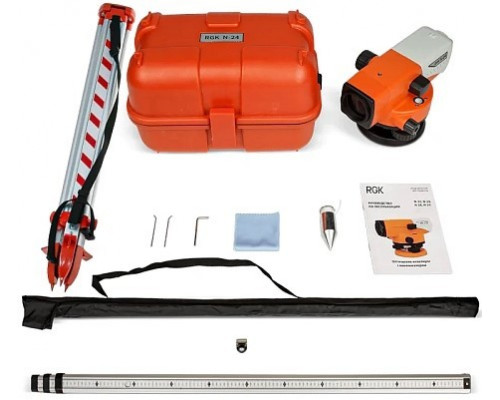

Комплект поставки: штатив и рейка

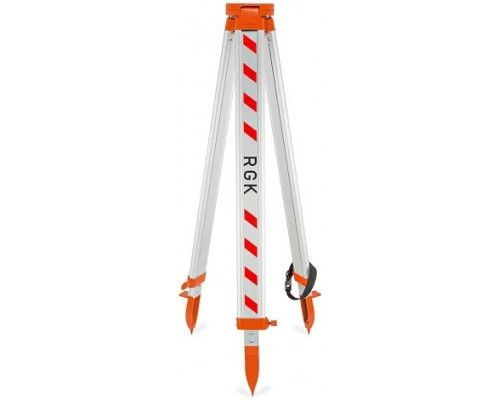

В комплект входит штатив RGK S6-N с плоской площадкой, предназначенный для установки оптических нивелиров. Максимальная рабочая высота штатива — до 170 см, что позволяет комфортно работать операторам среднего роста без излишнего наклона. Плоская площадка обеспечивает надежное крепление прибора и снижает риск его смещения при случайных касаниях.

Нивелирная рейка AMO S5 представляет собой телескопическую конструкцию из пяти выдвижных секций, которые фиксируются блокирующей кнопкой. В сложенном состоянии рейка компактна и удобна для транспортировки, в разложенном — достигает высоты 5 метров. Рейка оснащена двумя шкалами: Е-градуированной (шашечной) и миллиметровой, что позволяет проводить отсчеты с точностью до 1 мм. Для контроля вертикального положения рейки на корпусе предусмотрен пузырьковый уровень — его наличие обязательно для получения достоверных результатов, так как наклон рейки вносит систематическую погрешность в измерения.

Что важно учесть при выборе

• Точность 2 мм/км — достаточна для строительного нивелирования, но не подходит для геодезических работ высокой точности (например, наблюдений за осадками сооружений).


• 24-кратное увеличение — стандартный показатель для оптических нивелиров начального и среднего уровня; позволяет работать на расстояниях до 80–100 метров при хорошем освещении.


• Минимальное расстояние визирования 0,2 м — полезная особенность для работы в стесненных условиях, но требует аккуратности при фокусировке на коротких дистанциях.


• Компенсатор с диапазоном ±15' — обеспечивает автоматическую коррекцию наклона прибора в пределах этого угла; при превышении диапазона компенсатор блокируется, и измерения становятся некорректными.


• Комплект с поверкой — гарантирует, что прибор соответствует заявленным характеристикам на момент продажи; при длительной эксплуатации рекомендуется проводить периодическую поверку для подтверждения точности.


• Вес комплекта 9,01 кг — учитывайте этот параметр при планировании транспортировки и перемещения по объекту; для длительных полевых работ может потребоваться дополнительное оборудование для переноски.
