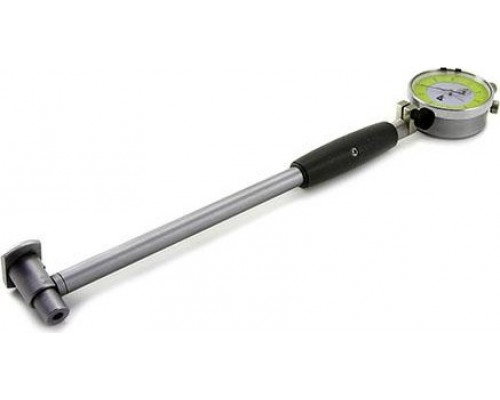

Нутромер индикаторный КАЛИБРОН НИ 35-50 0.01 мм 70425

Назначение и принцип работы

Нутромер индикаторный КАЛИБРОН НИ 35-50 0.01 70425 — это измерительный инструмент для определения внутренних диаметров отверстий, пазов и других полостей в диапазоне от 35 до 50 мм. Работа основана на двухточечном контакте с измеряемой поверхностью и относительном методе измерения: прибор показывает отклонение от предварительно заданного размера, а не абсолютное значение. Отсчет производится по встроенному индикатору часового типа с ценой деления 0.01 мм, что обеспечивает точность, достаточную для большинства задач в машиностроении и ремонтных работах.

Особенности конструкции и настройки

Инструмент поставляется с набором сменных стержней, которые позволяют адаптировать нутромер под конкретный измеряемый размер. Для работы требуется предварительная настройка: необходимо подобрать и установить стержень, соответствующий ожидаемому диаметру отверстия, после чего выставить нутромер на ноль по аттестованному калибровочному кольцу или блоку концевых мер длины с боковиками. Это обязательное условие для получения корректных показаний — без эталона точное измерение невозможно.

Конструкция оснащена центрирующим мостиком, который автоматически совмещает линию измерения с осевой плоскостью отверстия. Это исключает перекосы и повышает достоверность результатов, особенно при работе в глубоких или труднодоступных полостях. Однако стоит учитывать, что мостик ориентирует инструмент только в одной плоскости, поэтому для получения точного диаметра требуется аккуратное покачивание нутромера для поиска минимального показания (в случае измерения цилиндрических отверстий).

Практические возможности и ограничения

Диапазон измерения 35–50 мм делает модель подходящей для контроля посадочных мест подшипников, цилиндров, втулок и других деталей среднего размера. Цена деления 0.01 мм позволяет фиксировать отклонения в пределах сотых долей миллиметра, что соответствует требованиям квалитетов точности IT7–IT9 при условии корректной настройки и стабильной температуры.

Основные ограничения связаны с методом измерения: нутромер предназначен только для относительных замеров и требует наличия эталонного образца для настройки. Он не подходит для измерения овальности или конусности в автоматическом режиме — для выявления таких отклонений потребуется несколько замеров в разных сечениях. Также инструмент чувствителен к чистоте поверхности и наличию заусенцев, которые могут исказить показания.

Комплектация и хранение

В стандартный комплект поставки входят: корпус нутромера с индикатором, набор сменных стержней для диапазона 35–50 мм, а также упаковка, обеспечивающая защиту при транспортировке и хранении. Габариты упаковки (135×100×300 мм) и вес около 0.78 кг позволяют разместить инструмент в стандартном ящике для измерительного оборудования. Сам нутромер имеет небольшой вес (0.75 г — вероятно, указан вес без упаковки и стержней), что делает его удобным для частого перемещения между рабочими местами.
